在電力配電自動化和工業自動化領域，通信管理機（DPU，數據處理單元）是不可或缺的關鍵設備。它通過多個下行通訊接口和一個或多個上行網絡接口，將智能監控或保護裝置的數據采集、整理并實時上傳至主站系統或云端數據中心，實現遠程測量、數據采集和控制功能。

現代智能通信管理機集成了4G/5G模塊、邊緣計算、通信管理和協議轉換等多種前沿技術，覆蓋智慧物聯管理體系的“邊”與“端”，是實現云邊協同、邊端聯動的重要組成部分，廣泛應用于智能電網、電力物聯網和工業互聯等領域。

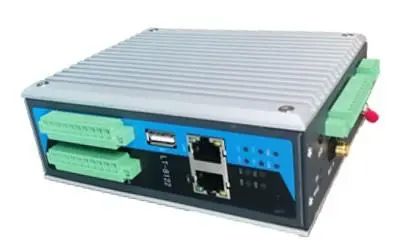

場景應用圖

核心技術優勢

1. 高效接口設計

配備多達16個UART接口，無需擴展或使用FPGA即可直接連接測量終端，顯著降低成本并節省布板空間。

2. 工業級耐用性

支持-40℃至125℃的寬溫范圍，適用于各種惡劣環境，真正實現工業級SoC的高可靠性。

3. 精準時間同步

具備TSN（時間敏感網絡）以太網功能，支持時間觸發消息傳遞和隊列調度，確保數據傳輸?shù)牡脱舆t和高穩定性，滿足時間關鍵型應用需求。

4. 全面安全保障

支持國際標準加密算法（AES、RSA、DSA等）及國密算法（SM2、SM3、SM4、SM9），并具備安全啟動功能，確保數據傳輸和系統運行的安全性。

5. 雙系統運行

在Secure DCLS Cortex-R5上運行RTOS，同時在4核Cortex-A55上運行Linux系統，滿足多任務處理需求。

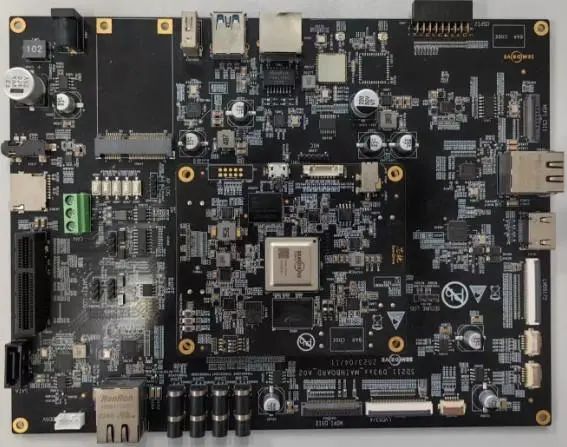

展示板照片

方案規格

應用CPU

- 4 個ARM Cortex-A55 處理器內核

- 每個內核包含 32KB I/D L1 Cache

- 每個內核包含 128KB L2 Cache

- 1MB L3 Cache

安全CPU

- ARM Cortex-R5 處理器， DCLS 模式

- 32KB/32KB L1 I/D Cache

- 128KB L2 Cache

- Cache & TCM 具備ECC 和奇偶校驗功能

DRAM 接口

- 32 位DRAM 接口， 2400MT/s

- 支持DDR4/LPDDR4/LPDDR4x

- 支持In-line ECC

高速接口

- 2 個USB3.0 接口

- 2 個PCIe3.0 接口, 支持RC/EP 兩種模式

- 2 個千兆以太網接口，支持TSN

HSM

- 真隨機數發生器

- 高性能Crypto 算法引擎

（AES, RSA, ECC, SHA, SM2/3/4/9）

外設接口

- 4 個CAN-FD

- 8 個SPI

- 16 個UART

- 12 個I2C

- PWM

- 12 位SAR ADC

2GB/4GB LPDDR4X

8GB/16GB eMMC

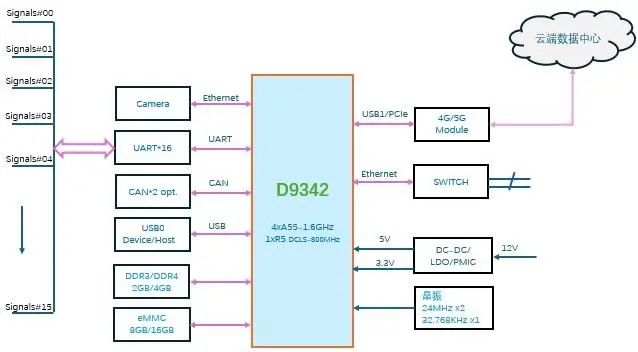

方案方塊圖
