概述
ADP1034是一款高性能、隔離式微功耗管理單元(PMU)，結合了隔離反激式DC/DC穩壓器、反相降壓-升壓DC/DC穩壓器和降壓DC/DC穩壓器，提供三個隔離供電軌。ADP1034包括四個高速串行外設接口(SPI)隔離通道和三個通用隔離器，用于需要低功耗、小尺寸解決方案的通道間應用。

ADP1034在4.5 V至60 V的輸入電壓范圍內工作，可為VOUT1產生6 V至28 V的隔離輸出電壓范圍、為VOUT3產生?24 V至?2 V電壓范圍并為VOUT2產生5 V工廠可編程電壓。此外，PPC_IN引腳用于通過串行命令按需調整VOUT1設置，從而在系統級應用中實現更高的效率。

默認情況下，ADP1034反激式穩壓器以250 kHz的開關頻率工作，而降壓和反相穩壓器以125 kHz頻率工作。ADP1034在350 kHz至750 kHz范圍內可由外部振動器驅動，從而輕松濾除敏感應用中的噪聲。

集成在ADP1034中的數字隔離器采用ADI公司的iCoupler ^?^ 芯片級變壓器技術，其針對低功耗和低輻射發射進行了優化。ADP1034采用9 mm × 7 mm、41引腳引腳架構芯片級封裝(LFCSP)，額定工作結溫范圍為?40°C至+125°C。
數據表：*附件：ADP1034集成七個數字隔離器和可編程功率控制功能的3通道隔離式微功耗管理單元技術手冊.pdf

應用

• 工業自動化和過程控制
• 儀器儀表和數據采集系統
• 數據和電源隔離

特性

• 寬輸入電源電壓范圍：4.5 V 至 60 V
• 集成式反激電源開關
• 生成隔離式獨立電阻器可編程雙極輸出和工廠可編程降壓輸出
  • V OUT1 ：6 V 至 28 V
  • V OUT2 ：5.0 V
  • V OUT3 ：?24 V 至 ?2 V
• 2.61 W 輸出功率時可達到 86% 的效率（典型值）
• 用于通過串行命令調整 VOUT1 的可編程功率控制引腳 (PPC_IN)
• 使用 1:1 比率的變壓器簡化變壓器設計
• 可通過 SYNC 輸入調整開關頻率
• 峰值電流顯示和過壓保護
• 每個穩壓器的內部補償和軟啟動控制
• 精密使能輸入
• 高速低傳播延遲 SPI 信號隔離通道
• 三個 100 kbps 通用隔離式數據通道
• 41 引腳 9 mm × 7 mm LFCSP 外形尺寸可實現小巧的解決方案總體尺寸
• 工作結溫范圍為 ?40°C 至 +125°C
• 安全和監管審批（申請中）
  • CISPR11 B 級輻射發射
  • UL 認證：2500 V rms 持續 1 分鐘，符合 UL 1577 標準
  • CSA 元件驗收通知 5A
    • 從屬器件、主器件和現場電源域之間 300 V rms 的基本絕緣（IEC 61010-1，申請中）
  • VDE 合規證書
  • DIN V VDE 0884-10 (VDE 0884-10):2006-12
  • VIORM = 565 V 峰值

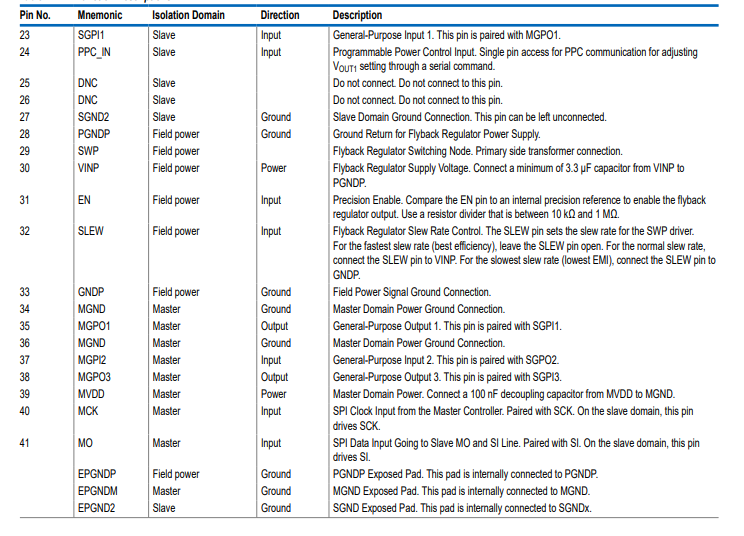

引腳配置描述

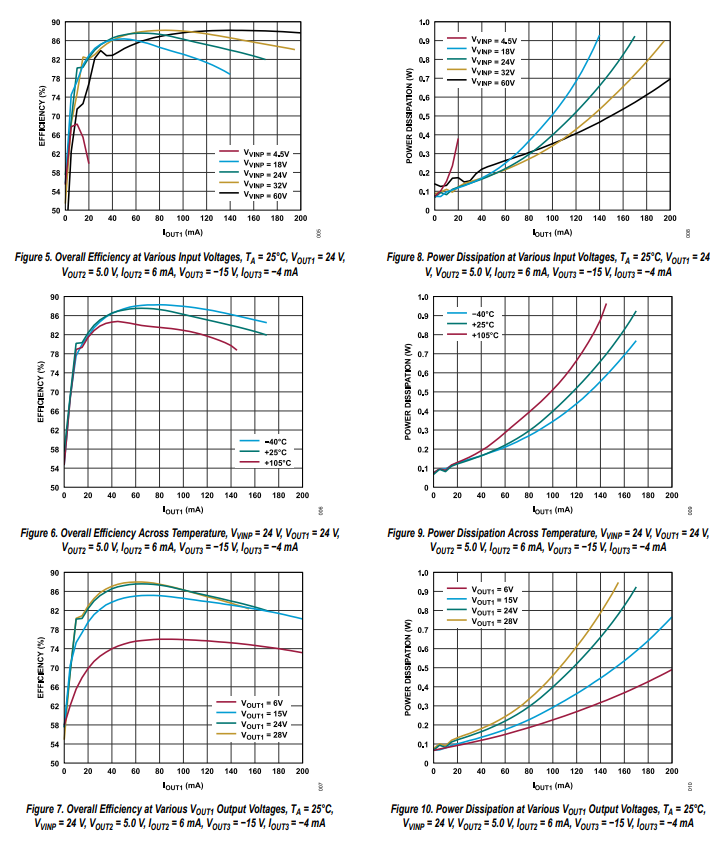

典型性能特征

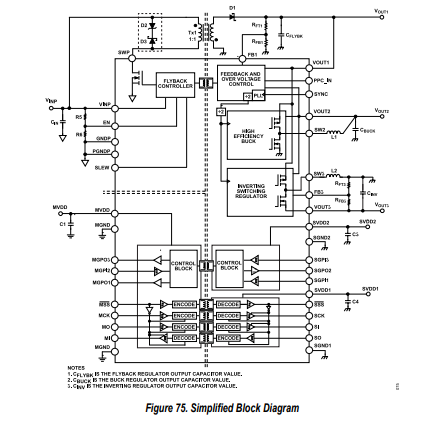

工作原理

ADP1034是一款高性能的隔離式微型電源管理單元（PMU），它將隔離式反激式穩壓器、反向降壓 - 升壓穩壓器和降壓穩壓器集成在一起。ADP1034提供三條隔離式電源軌，并在一個4引腳LFCSP封裝中集成了七個低功耗數字隔離器，適用于對功率損耗和電路板空間要求嚴苛的通道隔離應用。此外，還設有PPC_IN引腳，可通過串行命令按需調整V OUT1設置。

反激式穩壓器

反激式穩壓器工作原理

ADP1034中的反激式穩壓器可生成一個隔離式輸出電源軌，其輸出電壓可在6V至28V之間進行編程設定。該反激式穩壓器采用電流模式控制，能實現快速的內部電流控制環路，通過隔離式耦合通道實現較慢的外部環路，以此來調節輸出電壓。當高壓側開關導通時，次級側的二極管截止，這會使變壓器反向偏置，導致初級側的電流增加，電流以磁能的形式存儲在變壓器中。當開關斷開時，二極管正向偏置，變壓器中存儲的能量就會傳輸到負載。

傳統的隔離式反激式穩壓器會使用一個分立的光耦合器，將次級側的信號傳輸到初級側。然而，光耦合器的電流傳輸比（CTR）會隨時間和溫度發生變化。因此，光耦合器每隔5到10年就必須更換。ADP1034通過集成亞德諾半導體（Analog Devices）的iCoupler技術，省去了光耦合器及其相關問題，從而降低了系統成本、印刷電路板面積和復雜度，同時在不存在CTR退化問題的情況下提高了系統可靠性。

該反激式變壓器采用單初級繞組和單次級繞組。這種配置之所以可行，是因為iCoupler技術用于傳輸隔離式控制信號，從而無需初級側傳感繞組。此外，由于在高效率開關穩壓器中會生成次級側和輔助電源軌，所以無需額外的次級繞組。這種單繞組配置相比替代的多繞組解決方案具有以下幾個優點：

• 由于磁芯上的匝數較少且引腳數量也更少，變壓器解決方案的尺寸更小。
• 每個輸出可以獨立設置——多抽頭方法需要為不同的輸出電壓組合定制多抽頭變壓器。
• 輸出更加精確，因為輸出不依賴于變壓器繞組之間的匝數比。
• 輸出不受各電源軌負載變化的影響。
