在工業生產、商業運營以及居民生活的各個領域，電力系統的穩定運行都是至關重要的。然而，電力設備在長期運行過程中，由于電流通過、環境因素等影響，不可避免地會出現局部過熱現象，尤其是電纜接頭、開關柜觸頭等關鍵部位。一旦溫度過高且未及時發現處理，就可能引發設備故障、停電事故，甚至造成火災、爆炸等嚴重后果。安科瑞無線測溫設備應運而生，以其精準、高效、便捷的測溫性能，成為守護電力安全的隱形衛士。

1、精準測溫，洞察隱患于微末

安科瑞無線測溫設備采用了先進的溫度傳感器技術，具備極高的測溫精度。它能夠實時、準確地監測電力設備關鍵部位的溫度變化，將溫度數據jingque到小數點后一位甚至更高。無論是在高溫環境下的高壓開關柜，還是空間狹小的電纜接頭處，設備都能穩定工作，提供可靠的溫度信息。

例如，在大型變電站中，開關柜觸頭的溫度監測至關重要。一旦觸頭接觸不良，溫度就會急劇上升。安科瑞無線測溫設備可以緊密貼合在觸頭表面，實時感知溫度變化，當溫度超過設定的安全閾值時，立即發出報警信號，讓運維人員能夠迅速采取措施，避免事故的發生。這種精準的測溫能力，使得電力設備的小隱患能夠被及時發現和解決，將故障扼殺在萌芽狀態。

2、無線傳輸，安裝便捷無束縛

傳統的測溫方式往往需要布線，不僅安裝復雜、成本高，而且在一些空間有限或布線困難的場合，根本無法實現。而安科瑞無線測溫設備采用了無線通信技術，無需布線，安裝過程簡單快捷。

設備由無線測溫傳感器和接收裝置組成。無線測溫傳感器體積小巧，可以直接安裝在電力設備的監測部位，通過無線信號將溫度數據傳輸到接收裝置。接收裝置可以安裝在控制室或值班室內，方便運維人員實時查看溫度數據。這種無線傳輸的方式，大大降低了安裝成本和難度，尤其適用于老舊設備的改造和新建項目的快速部署。無論是工業廠房、商業樓宇還是居民小區，都能輕松實現電力設備的溫度監測。

3、智能報警，及時響應保安全

當電力設備關鍵部位的溫度出現異常時，時間就是生命。安科瑞無線測溫設備具備智能報警功能，能夠根據預設的溫度閾值和報警規則，及時發出報警信號。

報警方式多樣，包括聲光報警、短信報警、郵件報警等。當溫度超過設定的上限值時，接收裝置會立即發出響亮的聲光報警，提醒現場運維人員。同時，系統還可以通過短信或郵件的方式，將報警信息發送到相關人員的手機上，無論運維人員身處何地，都能第一時間收到報警通知。這種智能報警機制，確保了電力設備溫度異常時能夠得到及時處理，大大提高了電力系統的安全性和可靠性。

4、數據分析，助力能效與管理優化

安科瑞無線測溫設備不僅是一個測溫工具，更是一個強大的數據分析平臺。它能夠記錄和存儲大量的溫度數據，并通過數據分析軟件對這些數據進行深入挖掘和分析。

運維人員可以通過數據分析軟件，查看電力設備的歷史溫度曲線、溫度變化趨勢等信息。通過對這些數據的分析，可以了解設備的運行狀態和健康程度，預測設備可能出現的故障，提前制定維護計劃。同時，數據分析還可以幫助企業優化能源管理，根據設備的溫度變化情況，合理調整設備的運行負荷，降低能源消耗，提高能源利用效率。

4、應用廣泛，適配多場景需求

安科瑞無線測溫設備具有廣泛的應用場景，幾乎涵蓋了所有需要電力設備溫度監測的領域。

在工業領域，它可以應用于發電廠、變電站、工廠配電室等場所，對高壓開關柜、變壓器、電纜接頭等關鍵設備進行溫度監測，保障工業生產的穩定運行。在商業建筑中，如商場、寫字樓、酒店等，它可以對配電箱、空調機組等設備的溫度進行監測，確保商業運營的正常進行。在居民小區，它可以用于監測配電變壓器的溫度，保障居民用電的安全和可靠。

5、安科瑞無線測溫設備選型

5.1概述

電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循guojibiaozhunModbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了較大地提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

5.2應用場所

適合在泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等廠礦企業、變配電所等電力設備的溫度監測。

5.3系統結構

溫度在線監測系統結構圖

5.4系統功能

測溫系統主機Acrel-2000T安裝于值班監控室，可以遠程監視系統內所有開關設備運行溫度狀態。系統具有以下主要功能：

溫度顯示：顯示配電系統內每個測溫點的實時值，也可實現電腦WEB/手機APP遠程查看數據。

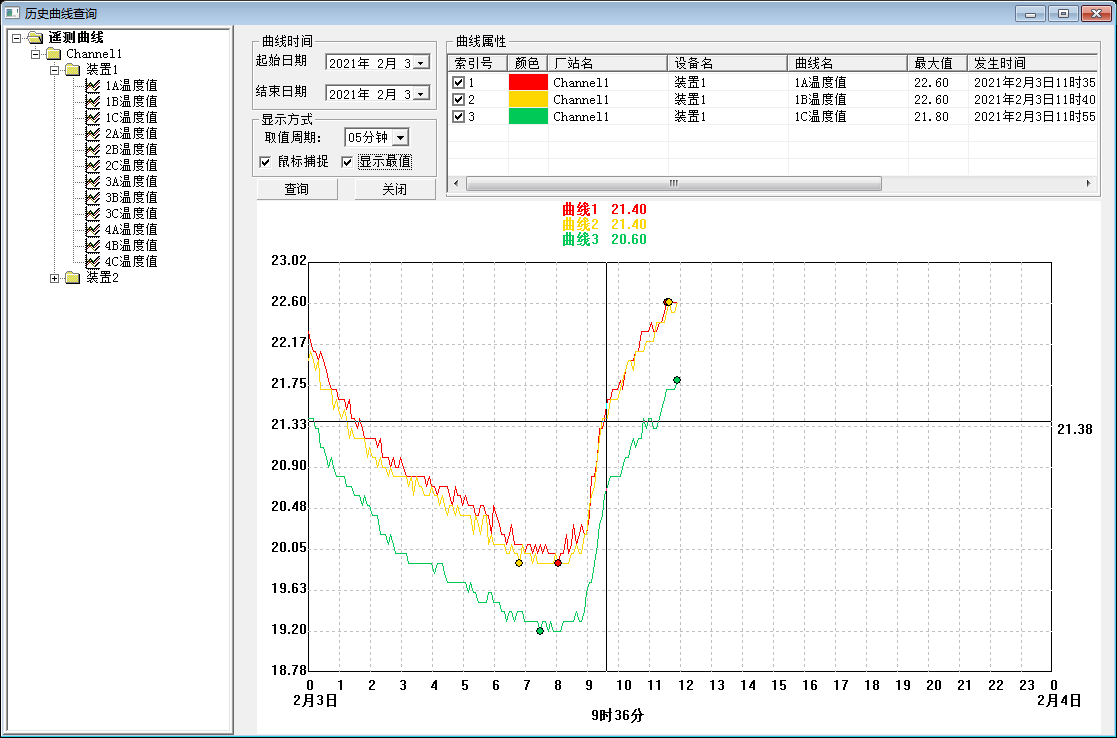

溫度曲線：查看每個測溫點的溫度趨勢曲線。

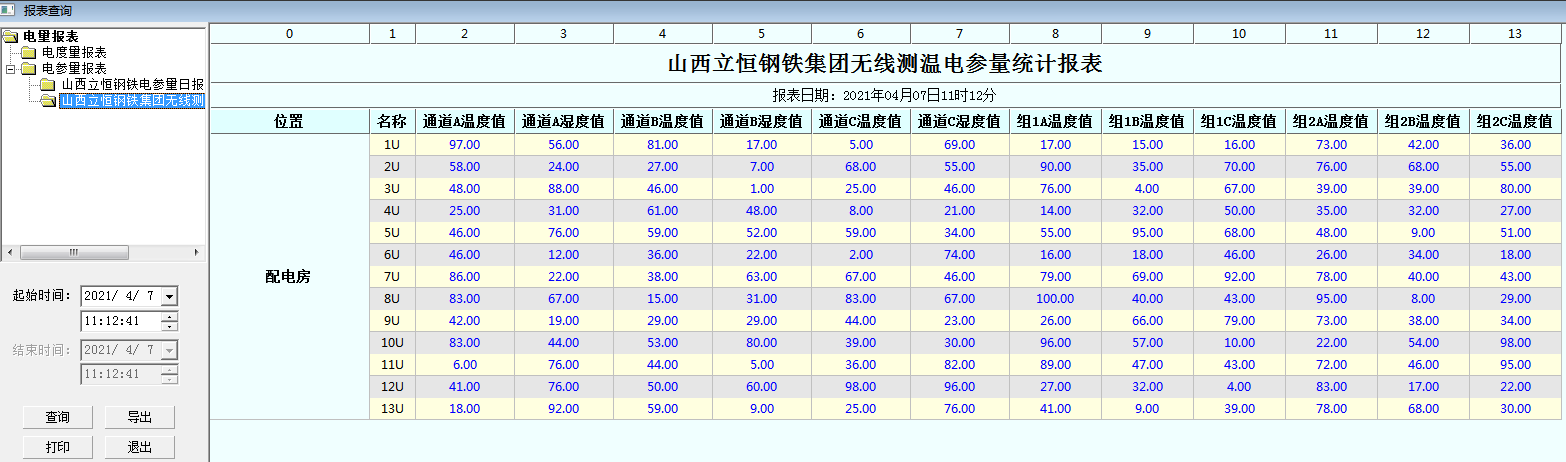

運行報表：查詢及打印各測溫點指定時間的溫度數據。

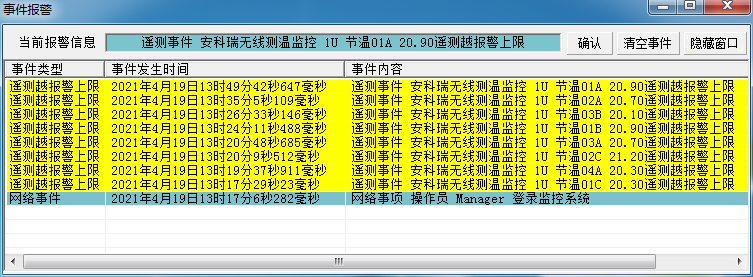

實時告警：系統能夠對各測溫點異常溫度發出告警。系統具有實時語音報警功能，能夠對所有事件發出語音告警，告警方式有彈窗、語音告警等，還可以短信/APP推送告警消息，及時提醒值班人員。

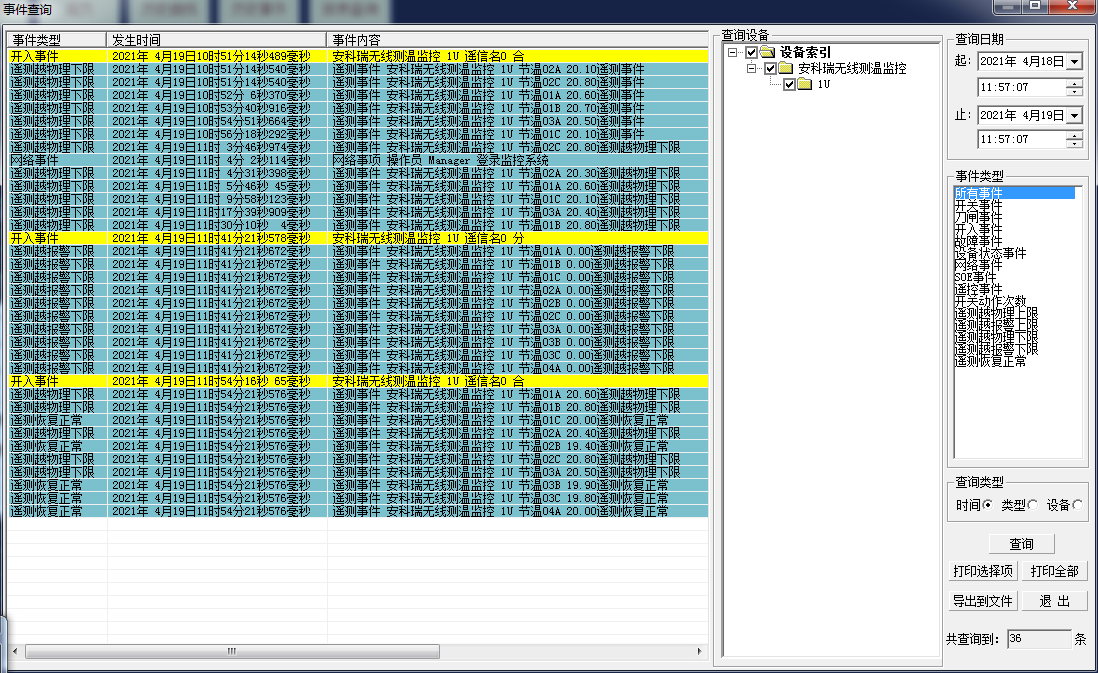

歷史事件查詢：能夠溫度越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析等。

5.5系統硬件配置

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

名稱	外形	型號	參數說明
系統組態軟件		Acrel-2000/T	硬件：內存4G，硬盤500G，以太網口。 顯示器：21寸，分辨率1280*1024。 操作系統：Windows764位簡體中文旗艦版。 數據庫系統：MicrosoftSQLServer2008R2。 通訊協議：IEC60870-5-103、IEC60870-5-104、ModbusRTU、ModbusTCP等guojibiaozhun通信規約
智能通信管理機		Anet-2E4SM	通用網關，2路網口，4路RS485，可選配1路LORA，帶電告警功能，支持485，4G從模塊擴展。
無線測溫集中采集設備		Acrel-2000T/A	壁掛式安裝 標配一路485接口、一路以太網口 自帶蜂鳴器告警 柜體尺寸480*420*200（單位mm）
		Acrel-2000T/B	硬件：內存4G，硬盤128G，以太網口 顯示器：12寸，分辨率800*600 操作系統：Windows7 數據庫系統：MicrosoftSQLServer2008R2 可選Web平臺/APP服務器 柜體尺寸為480*420*200（單位mm)
顯示終端		ATP007 ATP010	DC24V供電；一路上行RS485接口；一路下行RS485接口； 可接收20個ATC200/1個ATC400/1個ATC450-C。
		ARTM-Pn	面框96*96*17mm，深度65mm；開孔92*92mm； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接收60個ATE100/200/300/400；配套ATC200/300/450。
		ASD320 ASD300	面框237.5*177.5*15.3mm，深度67mm；開孔220*165mm； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接收12個ATE100/200/300/400；配套ATC200/300/450。
智能溫度巡檢儀		ARTM-8	開孔88*88mm嵌入式按照； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接入8路PT100傳感器，適用于低壓開關柜電氣接點、變壓器繞組、點擊繞組等場合的測溫；
		ARTM-24	35MM導軌安裝； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 24路NTC或PT100、1路溫濕度測溫、2路繼電器告警輸出，用于低壓電氣接點、變壓器繞組、點擊繞組等場所測溫；
無線收發器		ATC450-C	可接收60個ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P傳感器數據。
		ATC600	ATC600有兩種規格；ATC600-C可接收240個ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P傳感器數據。ATC600-Z做中繼透傳。
電池型無線測溫傳感器		ATE100M	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米； 32.4*32.4*16mm(長*寬*高)。
		ATE200	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米； 35*35*17mm，L=330mm(長*寬*高，三色表帶)。
		ATE200P	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米,防護等級IP68；35*35*17mm，L=330mm(長*寬*高，三色表帶)。
CT取電型無線測溫傳感器		ATE400	CT感應取電，啟動電流≥5a；-50℃~125℃；精度±1℃470MHz，空曠距離150米； 合金片固定、取電；三色外殼；25.82*20.42*12.8mm(長*寬*高)。
有線溫度傳感器		PT100	用于低壓接點測溫時，具體封裝、精度、線制、線材、線長與供應商聯系； 用于變壓器、電機繞組測溫時，建議變壓器或電機內部預埋好Pt100
		NTC	用于低壓接點測溫時，具體封裝、精度、線制、線材、線長與供應商聯系；

6結語

增加電纜電纜中間頭無線測溫系統后,達到了預期的效果:能夠在24小時實時監控383個電纜中間接頭的溫度,溫度信息及時、準確,并能及時發現電纜中間頭異常溫度,及時搶修處理,避免事故擴大化,保證了383個電纜中間接頭安全穩定運行。
