一、摘要

隨著電力行業向智能化、數字化邁進，開關柜作為電網的核心設備，其運行狀態直接影響供電可靠性與安全性。傳統測溫方式存在監測盲區、響應滯后等問題，難以滿足現代電網對設備狀態感知的化需求。安科瑞開關柜在線測溫系統通過集成多模態感知技術、智能算法與邊緣計算能力，實現了對開關柜關鍵部位溫度的實時監測、異常預警與故障溯源，為電力設備的安全運行提供了創新解決方案。

關鍵詞

安科瑞；開關柜；在線測溫；多模態感知；智能預警；邊緣計算

二、行業痛點與系統設計背景

開關柜內部觸頭、母排等部位因長期承受大電流、高電壓，易出現接觸不良、氧化腐蝕等問題，導致局部過熱甚至引發火災。傳統測溫方法（如紅外點溫儀、示溫蠟片）依賴人工巡檢，存在以下局限：

監測盲區：難以覆蓋開關柜內部復雜結構；

響應滯后：無法實時感知溫度突變；

數據孤島：缺乏多源數據融合分析能力。

安科瑞針對上述痛點，推出基于“感知-分析-決策”閉環架構的在線測溫系統，通過硬件創新與算法優化，實現了對開關柜熱狀態的精細化管控。

三、安科瑞無線測溫系統

3.1系統結構

Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了很大地提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

溫度在線監測系統結構圖

3.2系統功能

測溫系統主機Acrel-2000T安裝于值班監控室，可以遠程監視系統內所有開關設備運行溫度狀態。系統具有以下主要功能：

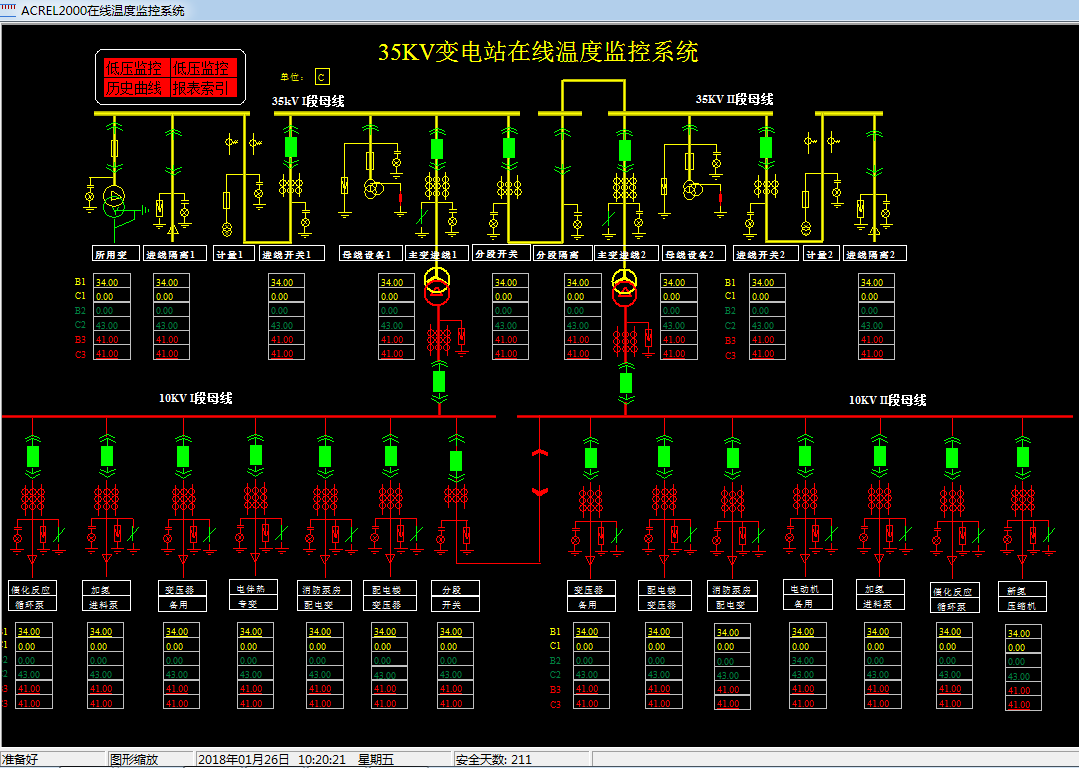

溫度顯示：顯示配電系統內每個測溫點的實時值，也可實現電腦WEB/手機APP遠程查看數據。

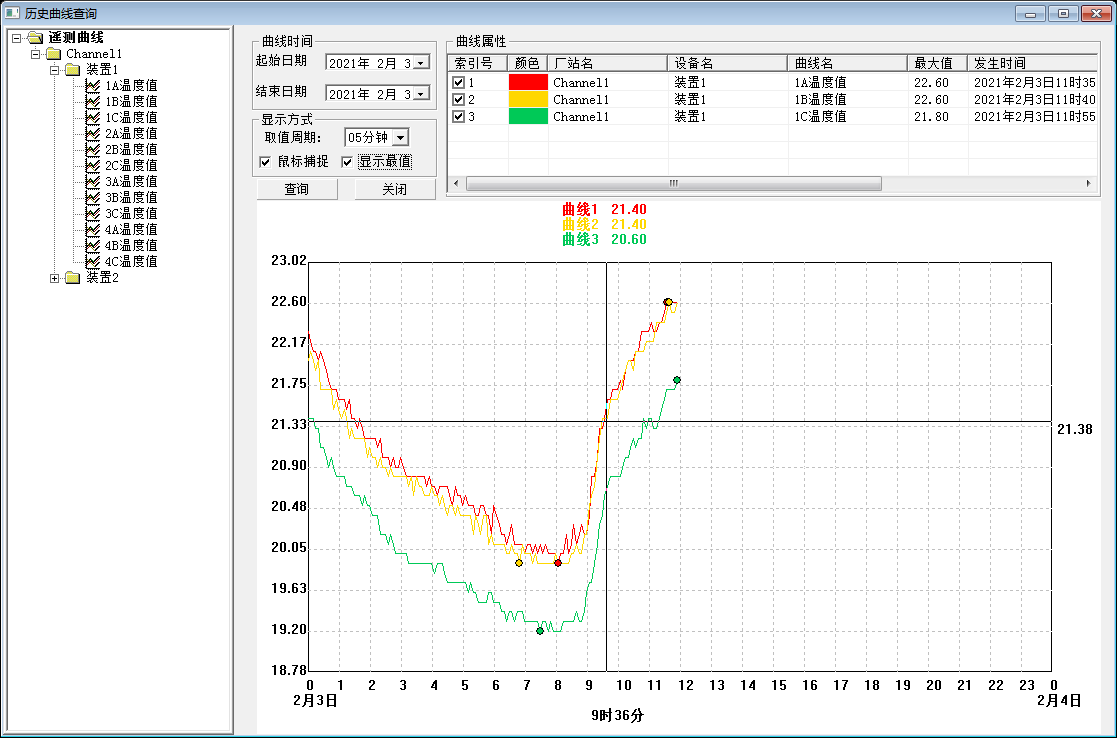

溫度曲線：查看每個測溫點的溫度趨勢曲線。

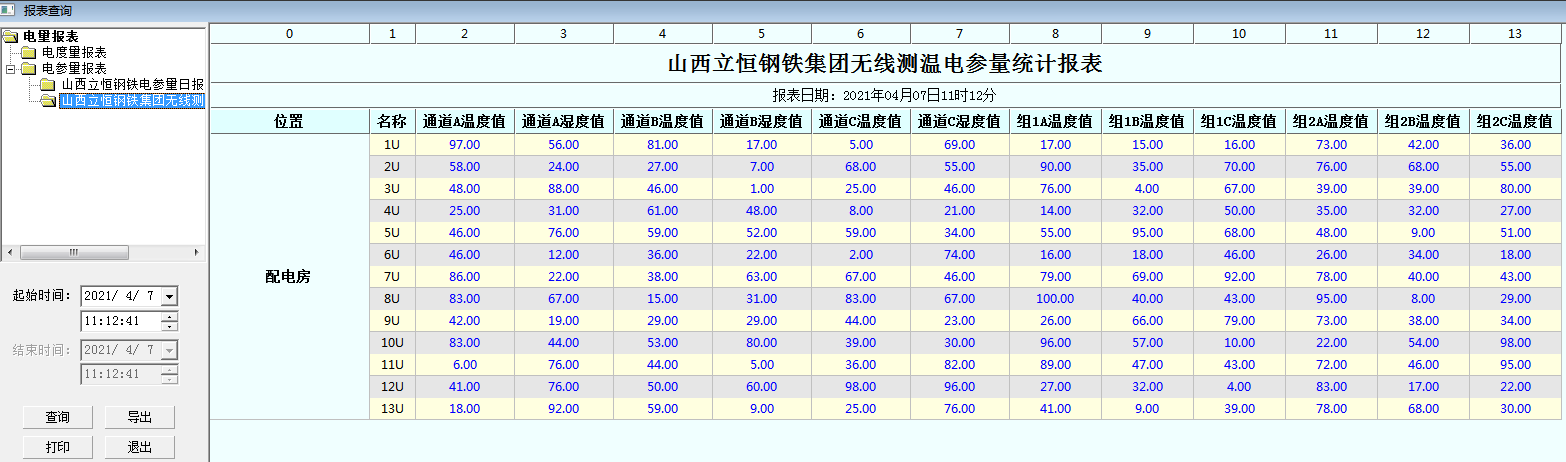

運行報表：查詢及打印各測溫點指定時間的溫度數據。

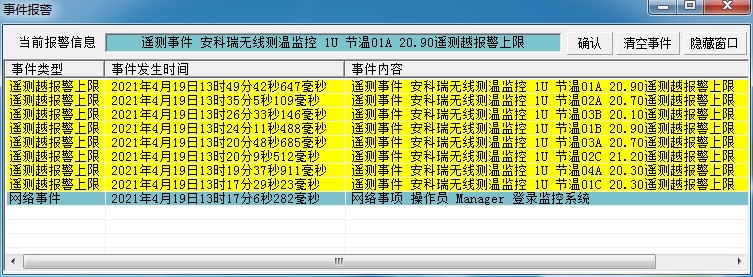

實時告警：系統能夠對各測溫點異常溫度發出告警。系統具有實時語音報警功能，能夠對所有事件發出語音告警，告警方式有彈窗、語音告警等，還可以短信/APP推送告警消息，及時提醒值班人員。

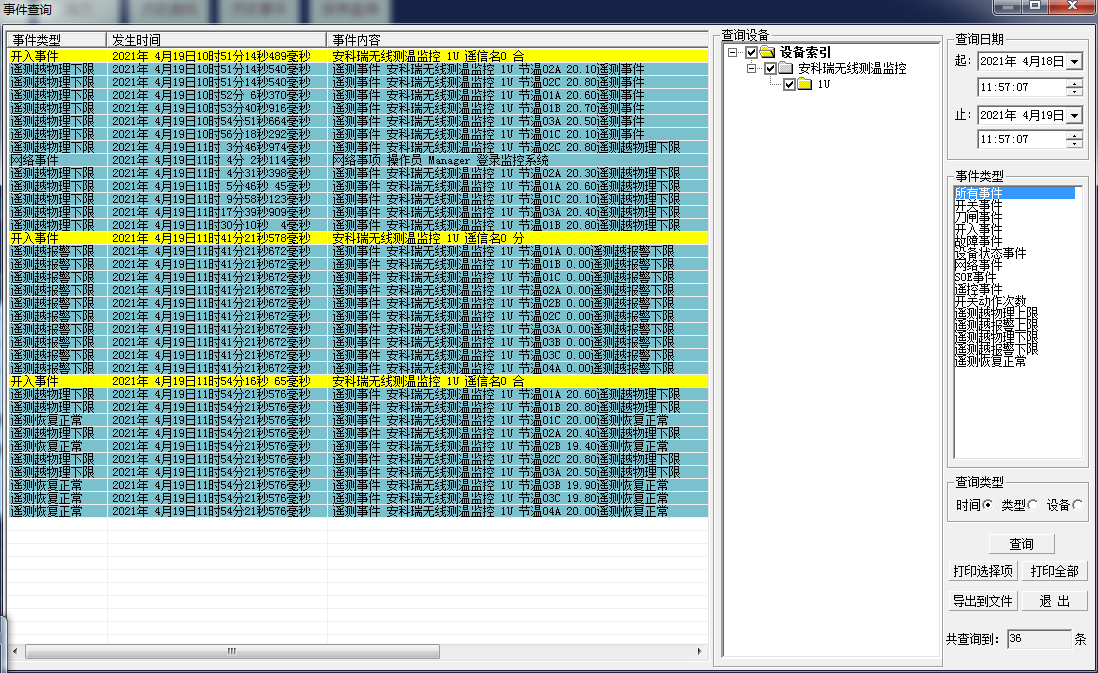

歷史事件查詢：能夠溫度越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析等。

3.3系統硬件配置

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

名稱	外形	型號	參數說明
系統組態軟件		Acrel-2000/T	硬件：內存4G，硬盤500G，以太網口。 顯示器：21寸，分辨率1280*1024。 操作系統：Windows764位簡體中文旗艦版。 數據庫系統：MicrosoftSQLServer2008R2。 通訊協議：IEC60870-5-103、IEC60870-5-104、ModbusRTU、ModbusTCP等通信規約
智能通信管理機		Anet-2E4SM	通用網關，2路網口，4路RS485，可選配1路LORA，帶電告警功能，支持485，4G從模塊擴展。
無線測溫集中采集設備		Acrel-2000T/A	壁掛式安裝 標配一路485接口、一路以太網口 自帶蜂鳴器告警 柜體尺寸480*420*200（單位mm）
		Acrel-2000T/B	硬件：內存4G，硬盤128G，以太網口 顯示器：12寸，分辨率800*600 操作系統：Windows7 數據庫系統：MicrosoftSQLServer2008R2 可選Web平臺/APP服務器 柜體尺寸為480*420*200（單位mm)
顯示終端		ATP007 ATP010	DC24V供電；一路上行RS485接口；一路下行RS485接口； 可接收20個ATC200/1個ATC400/1個ATC450-C。
		ARTM-Pn	面框96*96*17mm，深度65mm；開孔92*92mm； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接收60個ATE100/200/300/400；配套ATC200/300/450。
		ASD320 ASD300	面框237.5*177.5*15.3mm，深度67mm；開孔220*165mm； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接收12個ATE100/200/300/400；配套ATC200/300/450。
智能溫度巡檢儀		ARTM-8	開孔88*88mm嵌入式按照； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 可接入8路PT100傳感器，適用于低壓開關柜電氣接點、變壓器繞組、點擊繞組等場合的測溫；
		ARTM-24	35MM導軌安裝； AC85-265V或DC100-300V供電； 一路上行RS485接口，Modbus協議； 24路NTC或PT100、1路溫濕度測溫、2路繼電器告警輸出，用于低壓電氣接點、變壓器繞組、點擊繞組等場所測溫；
無線收發器		ATC450-C	可接收60個ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P傳感器數據。
		ATC600	ATC600有兩種規格；ATC600-C可接收240個ATE100/ATE100M/ATE200/ATC400/ATE100P/ATE200P傳感器數據。ATC600-Z做中繼透傳。
電池型無線測溫傳感器		ATE100M	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米； 32.4*32.4*16mm(長*寬*高)。
		ATE200	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米； 35*35*17mm，L=330mm(長*寬*高，三色表帶)。
		ATE200P	電池供電，壽命≥5年；-50℃~+125℃； 精度±1℃；470MHz，空曠距離150米,防護等級IP68；35*35*17mm，L=330mm(長*寬*高，三色表帶)。
CT取電型無線測溫傳感器		ATE400	CT感應取電，啟動電流≥5a；-50℃~125℃；精度±1℃470MHz，空曠距離150米； 合金片固定、取電；三色外殼；25.82*20.42*12.8mm(長*寬*高)。
有線溫度傳感器		PT100	用于低壓接點測溫時，具體封裝、精度、線制、線材、線長與供應商聯系； 用于變壓器、電機繞組測溫時，建議變壓器或電機內部預埋好Pt100
		NTC	用于低壓接點測溫時，具體封裝、精度、線制、線材、線長與供應商聯系； 用于變壓器、電機繞組測溫時，建議變壓器或電機內部預埋好

四、結束語

為了確保電力系統的正常運行，就要高中重視高壓開關柜中的溫度在線監測，進行有針對性的監測系統設計，從而讓監測系統能夠發揮出正常的作用，保證高壓開關柜中的溫度適中保持在合理范圍之內，避免發生各種事故，影響電力系統的穩定。
