LM644A2-Q1 汽車級 36V、12A、低 Iq 雙輸出同步降壓轉換器數據手冊
LM644A2-Q1 是一款 36V 同步降壓 DC/DC 轉換器，用于大電流單輸出或雙輸出。該器件采用交錯式、可堆疊、電流模式控制架構，可實現輕松的環路補償、快速瞬態響應、出色的負載和線路調節，并通過支持多達 6 相輸出時鐘（電流高達 36A）實現精確均流。高側開關的最小導通時間為 50ns，可提供較大的降壓比，從而能夠從 12V、24V 或汽車輸入直接轉換為低壓軌，從而降低系統復雜性和設計成本。
*附件：lm644a2-q1.pdf
LM644A2-Q1 將擴頻集成在優化的增強型 HotRod QFN 封裝中，具有可潤濕側翼和低電感輸入旁路配置，以最大限度地降低 EMI。雙隨機擴頻 （DRSS） 跳頻設置為 ±10%（典型值），通過三角調制和偽隨機調制的組合大幅減少發射。偏置引腳允許 LM644A2-Q1 通過從轉換器的輸出為器件供電來節省損耗，實現 9μA 的空載靜態電流，以延長電池供電系統中的運行時間。LM644A2-Q1 即使在堆疊多個器件時也能保持高效率的輕負載運行，從而在整個負載范圍內實現高效率。
特性
- 符合 AEC-Q100 標準，適用于汽車應用：
- 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
- 可在高達 150°C 的結溫下工作
- 熱增強型封裝提供外露的頂部和底部導熱墊，并支持雙面冷卻
- 功能安全
- 專為低 EMI 而設計
- 對稱輸入電壓引腳，與地間隙> 1mm
- 引腳可選擴頻選項
- 引腳可選的 FPWM 或自動模式作
- 增強型 HotRod? QFN （25） 封裝，具有可濕性側面
- 開關頻率從 100kHz 到 2.2MHz
- 符合 CISPR 25 5 類 EMI 要求
- 單輸出和雙輸出功能
- 3V 至 36V 的寬輸入電壓范圍
- 1% 精度固定 3.3V、5V 或 0.8V 至 20V 可調輸出
- 帶滯后的打嗝模式過流保護和熱關斷保護
- 精密 ENABLE 和 PGOOD 功能
- 50ns tON（min） 用于高 VIN / VOUT 比率
- 80ns tOFF（min） 用于低壓差
- 多功能雙輸出作
- 停機模式電流：0.5μA （典型值）
- 空載待機電流：9μA（典型值）
- 內置補償和 3ms 軟啟動
- 獨立的精密 ENABLE 和 PGOOD
- 適應性強的單輸出作
8A 負載、單輸出、VIN =12V、VOUT = 5V 時效率為 95%
- 外部補償和可調軟啟動
- PGOOD、SYNCIN 和 SYNCOUT 函數
- 與 LMQ644A2-Q1 引腳對引腳兼容
參數

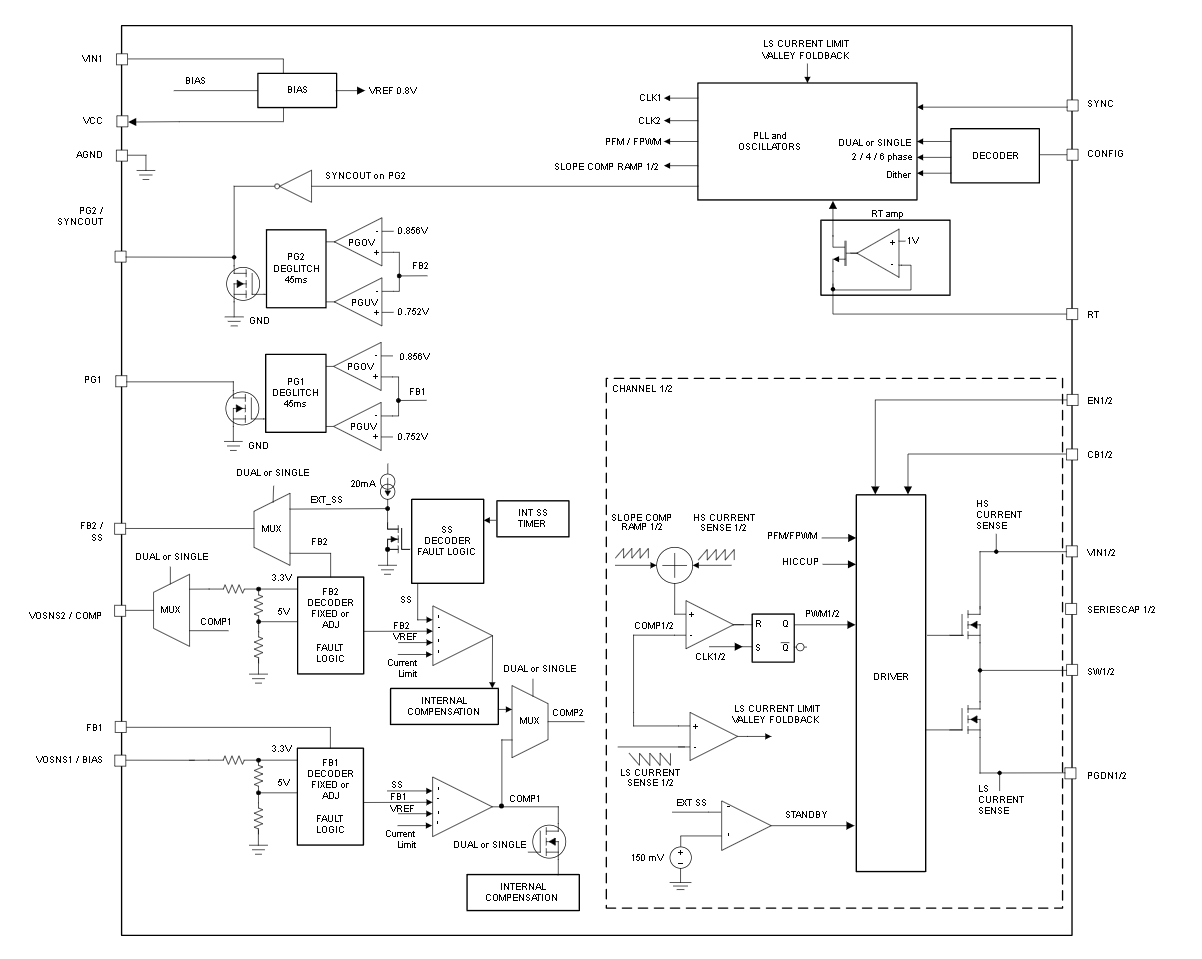

方框圖
1. 產品概述
- ?產品名稱?：LM644A2-Q1
- ?類型?：3V至36V輸入，雙6A同步降壓轉換器，適用于汽車應用
- ?特點?：高功率密度、低EMI、多相位堆疊能力、功能安全能力
2. 主要特性
- ?輸入電壓范圍?：3V至36V（操作溫度范圍-40°C至+125°C）
- ?輸出電流?：單通道最大6A，多相位堆疊可達36A
- ?輸出電壓?：固定3.3V、5V或可調0.8V至20V
- ?效率?：>95%（8A負載，VIN=12V，VOUT=5V）
- ?超低靜態電流?：關機模式0.5μA，無負載待機電流9μA
- ?封裝?：增強型HotRod? QFN（25）封裝，帶濕側引腳
3. 功能特點
- ?多相位堆疊?：支持多達6相堆疊，實現高電流輸出
- ?低EMI設計?：對稱輸入電壓引腳、可選擴展頻譜、優化旁路配置
- ?功能安全能力?：提供文檔支持功能安全系統設計
- ?靈活的輸出配置?：支持單輸出和雙輸出模式
- ?保護特性?：過流保護（打嗝模式）、熱關斷、電源良好（PGOOD）功能
4. 應用領域
- ?汽車駕駛艙和顯示系統?
- ?ADAS和中央計算單元?
- ?車身電子和照明?
- ?通用雙降壓轉換器?
5. 封裝與尺寸
- ?封裝類型?：WQFN-FCRLF（24引腳）
- ?尺寸?：5mm × 4mm
6. 典型應用電路
- 提供雙輸出和單輸出（初級和次級）的典型應用電路圖
7. 設計指南
8. 性能參數
- ?電氣特性?：包括使能閾值、電壓參考、軟啟動時間、電流限制、熱關斷閾值等
- ?熱特性?：提供多種熱阻參數，支持雙面冷卻
9. 文檔與支持
LM644A2-Q1是一款專為汽車應用設計的同步降壓轉換器，具有高功率密度、低EMI、多相位堆疊能力和功能安全能力等特點。其靈活的輸出配置和保護特性使其在各種汽車電子系統中具有廣泛的應用前景。
