Analog Devices Inc. EVAL-ADA4620-2評估板專為ADA4620-2而設計，這是一款精密、36V、低噪聲和低偏移漂移運算放大器，采用8引線SOIC封裝。該電路板預配置了ADA4620-2運算放大器作為單增益跟隨器緩沖器，并配備了邊緣安裝的SMA連接器，便于連接輸入和輸出。這有助于與測試和測量設備或外部電路進行有效連接。 這塊四層評估板的接地層、元器件布局和電源去耦經過優化，可實現最大的電路靈活性和性能。 功能齊全的EVAL-ADA4620-2板可實現快速原型設計，包括光電二極管配置和濾波器設計。 該評估板支持各種應用，包括有源回路濾波器、跨阻抗放大器 (TIA) 和電荷放大器，并帶有用于定制的未填充焊盤。

數據手冊：*附件：Analog Devices Inc. EVAL-ADA4620-2評估板數據手冊.pdf

特性

• ADA4620-2的全功能評估板，是一款36V、精密JFET運算放大器
• 用戶自定義電路配置的規定
• 實現快速原型設計
• 為快速評估光電二極管預留占位面積
• 邊緣安裝連接器和測試點裝置

應用

• 有源回路濾波器
• 跨阻抗放大器 (TIA)
• 電荷放大器
• 電氣測試與測量
• 科學和野外儀器
• 半導體測試

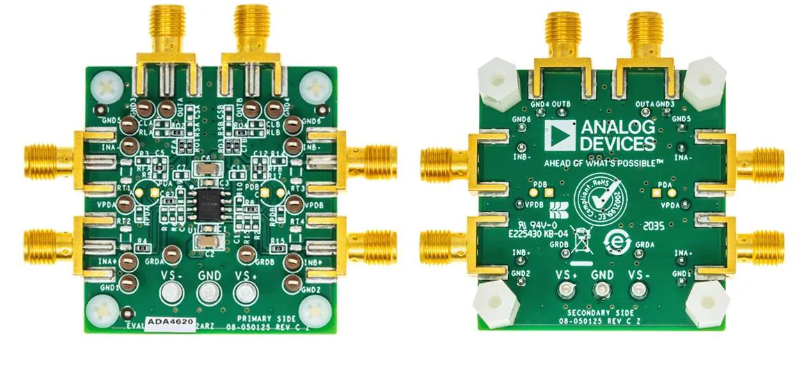

EV電路板連接

概述
