摘要

本文針對深孔孔深測量需求，探討激光頻率梳 3D 輪廓測量技術的應用。先分析深孔測量現狀及傳統方法局限，再闡述該技術原理，最后結合航空航天、石油工程等領域?qū)嵗宫F(xiàn)其在深孔孔深測量中的具體應用，為相關工程實踐提供參考。

關鍵詞

激光頻率梳；3D 輪廓測量；深孔孔深測量；應用

一、引言

在現代工業制造中，深孔結構廣泛存在于航空航天、能源、機械等領域，如航空發動機渦輪葉片冷卻孔、石油鉆井孔、汽車發動機噴油孔等。深孔孔深的精確測量對產品質量和性能至關重要。然而，傳統測量方法如深度計、測繩、聲波測井等，在面對大長徑比、高精度要求的深孔時，存在精度低、效率差、適應性弱等問題。激光頻率梳 3D 輪廓測量技術憑借其獨特優勢，為深孔孔深測量提供了高效精準的解決方案。

二、激光頻率梳 3D 輪廓測量技術原理

激光頻率梳是一種具有精確頻率間隔的光頻源，其頻譜呈現梳狀結構，可作為頻率和時間測量的 “標尺”。該技術基于光的干涉原理，發射的超短激光脈沖經分光后分為測量光和參考光。測量光射向深孔底部，反射后與參考光干涉，產生的干涉信號由光柵光譜儀接收。通過對干涉數據處理，利用光譜解算待測距離（即孔深），同時結合各梳齒干涉信息的傅里葉變換，獲取深孔不同位置深度，實現 3D 輪廓測量。

三、激光頻率梳 3D 輪廓測量在深孔孔深測量中的具體應用

3.1 航空航天領域的應用

在航空發動機制造中，渦輪葉片冷卻孔的深度精度直接影響發動機散熱效率和使用壽命。某航空企業在加工冷卻孔時，傳統測量方法導致廢品率達 15%。采用激光頻率梳 3D 輪廓測量技術后，孔深測量精度達 ±10μm，廢品率降至 3%。該技術可實時監測加工過程中孔深變化，幫助調整切削參數，確保冷卻孔深度符合設計要求，提升發動機性能和可靠性。

3.2 石油工程領域的應用

石油鉆井過程中，準確測量井孔深度對鉆井安全和油氣資源開采至關重要。在復雜地質條件下，傳統測量方法受環境影響大，精度難以保證。激光頻率梳 3D 輪廓測量技術可在高溫、高濕、粉塵等惡劣環境中穩定工作，快速準確獲取井孔深度數據。某油田應用該技術后，鉆井孔深測量誤差控制在 ±50μm 內，為鉆井軌跡規劃和油氣層定位提供了精準數據支持，減少了鉆井事故發生率。

3.3 汽車制造領域的應用

汽車發動機噴油孔的深度精度影響燃油噴射效果和發動機燃油經濟性。傳統測量方法在批量檢測噴油孔時效率低、誤差大。激光頻率梳 3D 輪廓測量技術可實現對噴油孔孔深的快速非接觸測量，每分鐘可檢測數十個零件，且測量精度達 ±20μm。某汽車發動機廠采用該技術后，噴油孔加工質量顯著提升，發動機油耗降低 5%。

3.4 精密機械加工領域的應用

在精密機械零件加工中，如液壓缸深孔、動車空心主軸等，對孔深精度要求極高。激光頻率梳 3D 輪廓測量技術可對這些深孔進行高精度 3D 輪廓測量，不僅能獲取孔深數據，還能檢測孔壁直線度、圓度等參數。某精密機械加工廠利用該技術，將深孔孔深測量精度提升至 ±5μm，滿足了高端零件的加工要求。

四、應用優勢分析

4.1 高精度測量能力

該技術利用激光頻率梳的高相干性，測量精度可達微米級甚至納米級，遠超傳統測量方法，能滿足航空航天等高精度領域需求。

4.2 非接觸式測量特性

無需與深孔內壁接觸，避免了測量過程對孔壁的損傷，特別適合光學儀器、精密零件等對表面質量要求高的深孔測量。

4.3 快速測量與實時監測

可快速發射激光脈沖并采集數據，實現深孔孔深的實時測量和加工過程監測，提高生產效率，及時發現加工誤差。

4.4 強環境適應性

受光線、溫度、濕度等環境因素影響小，能在惡劣工業環境中穩定工作，適用于石油、礦山等復雜工況下的深孔測量。

激光頻率梳3D光學輪廓測量系統簡介：

20世紀80年代，飛秒鎖模激光器取得重要進展。2000年左右，美國J.Hall教授團隊憑借自參考f-2f技術，成功實現載波包絡相位穩定的鈦寶石鎖模激光器，標志著飛秒光學頻率梳正式誕生。2005年，Theodor.W.H?nsch（德國馬克斯普朗克量子光學研究所）與John.L.Hall（美國國家標準和技術研究所）因在該領域的卓越貢獻，共同榮獲諾貝爾物理學獎。?

系統基于激光頻率梳原理，采用500kHz高頻激光脈沖飛行測距技術，打破傳統光學遮擋限制，專為深孔、凹槽等復雜大型結構件測量而生。在1m超長工作距離下，仍能保持微米級精度，革新自動化檢測技術。?

核心技術優勢?

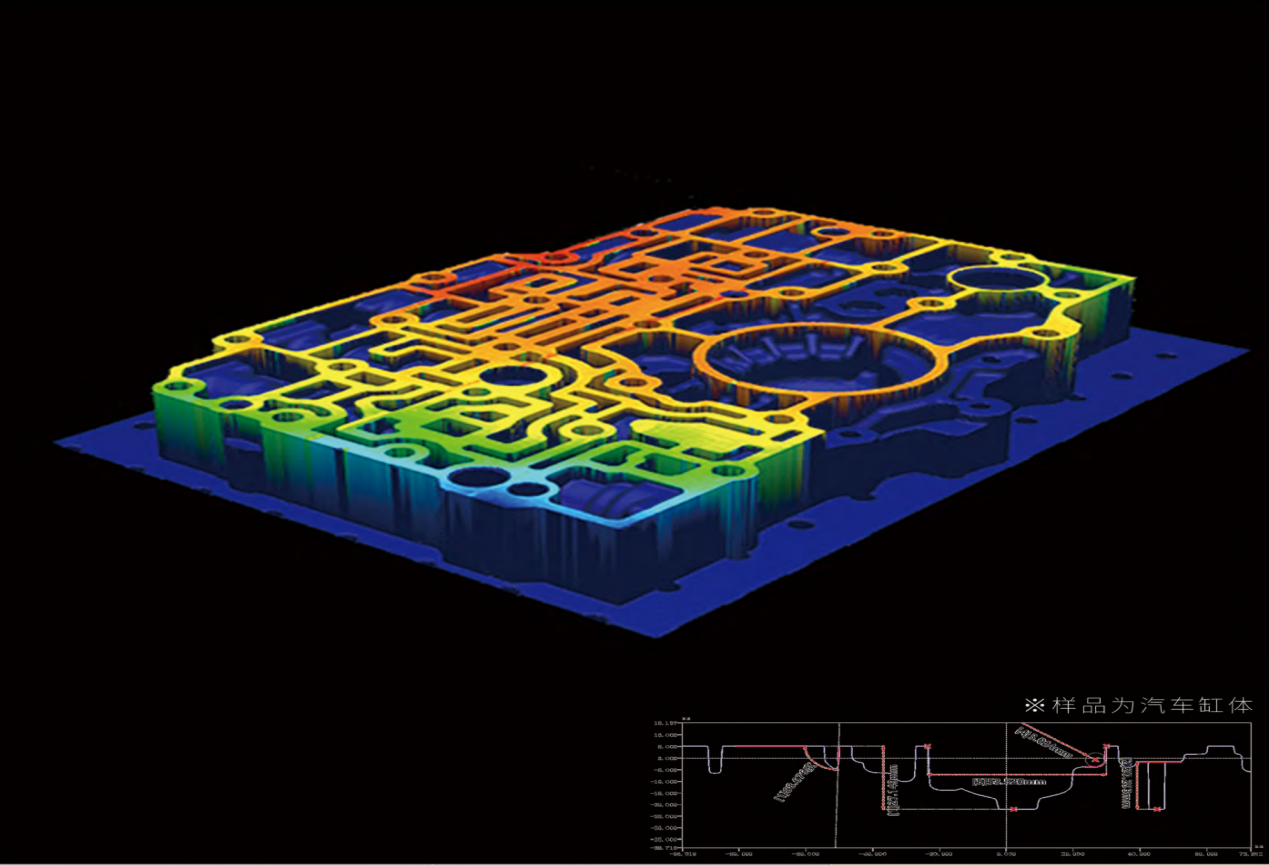

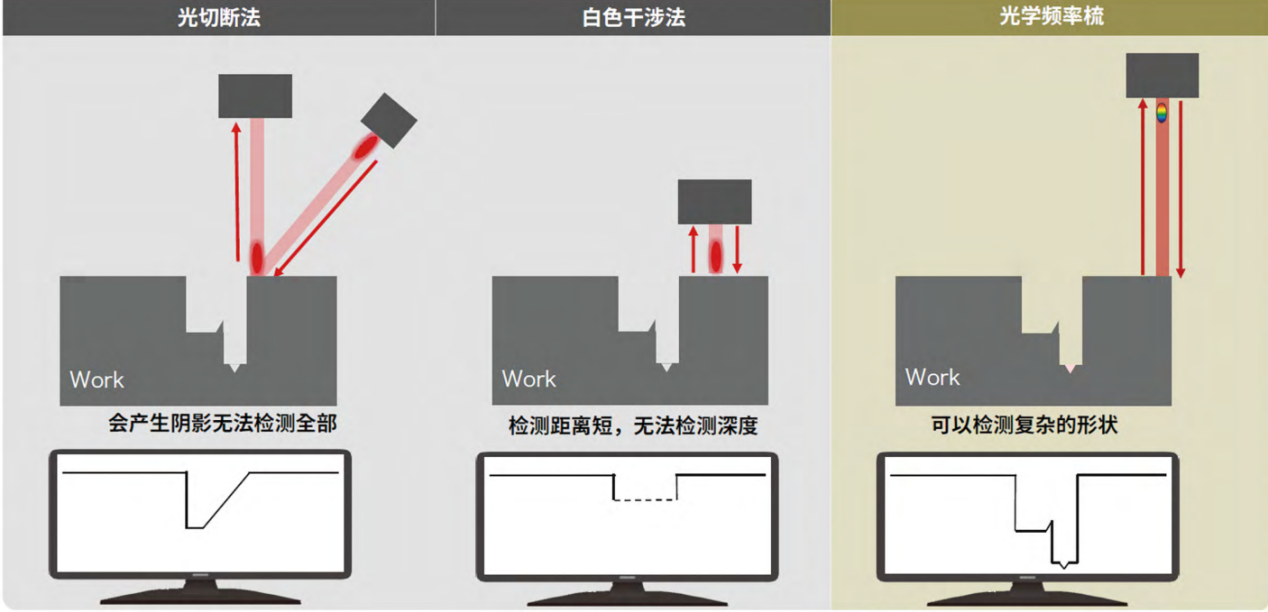

①同軸落射測距：獨特掃描方式攻克光學“遮擋”難題，適用于縱橫溝壑的閥體油路板等復雜結構；?

（以上為新啟航實測樣品數據結果）

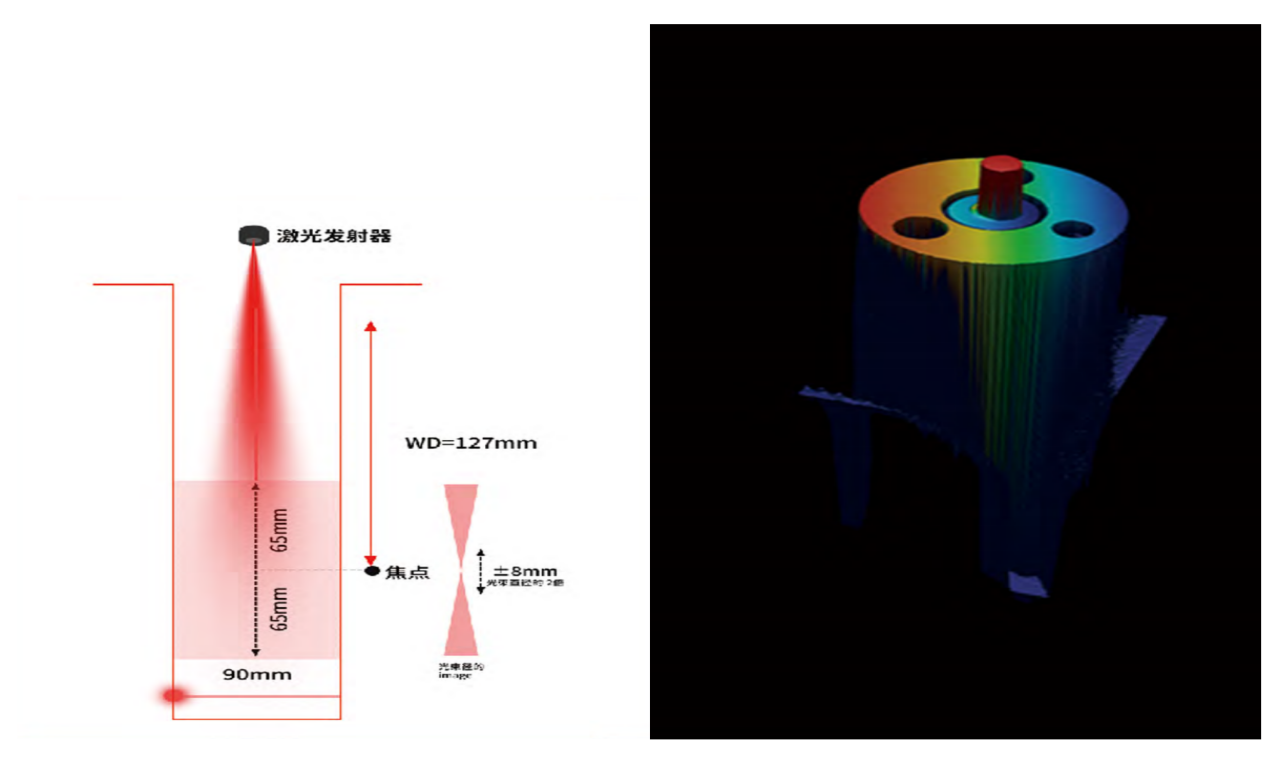

②高精度大縱深：以±2μm精度實現最大130mm高度/深度掃描成像；?

（以上為新啟航實測樣品數據結果）

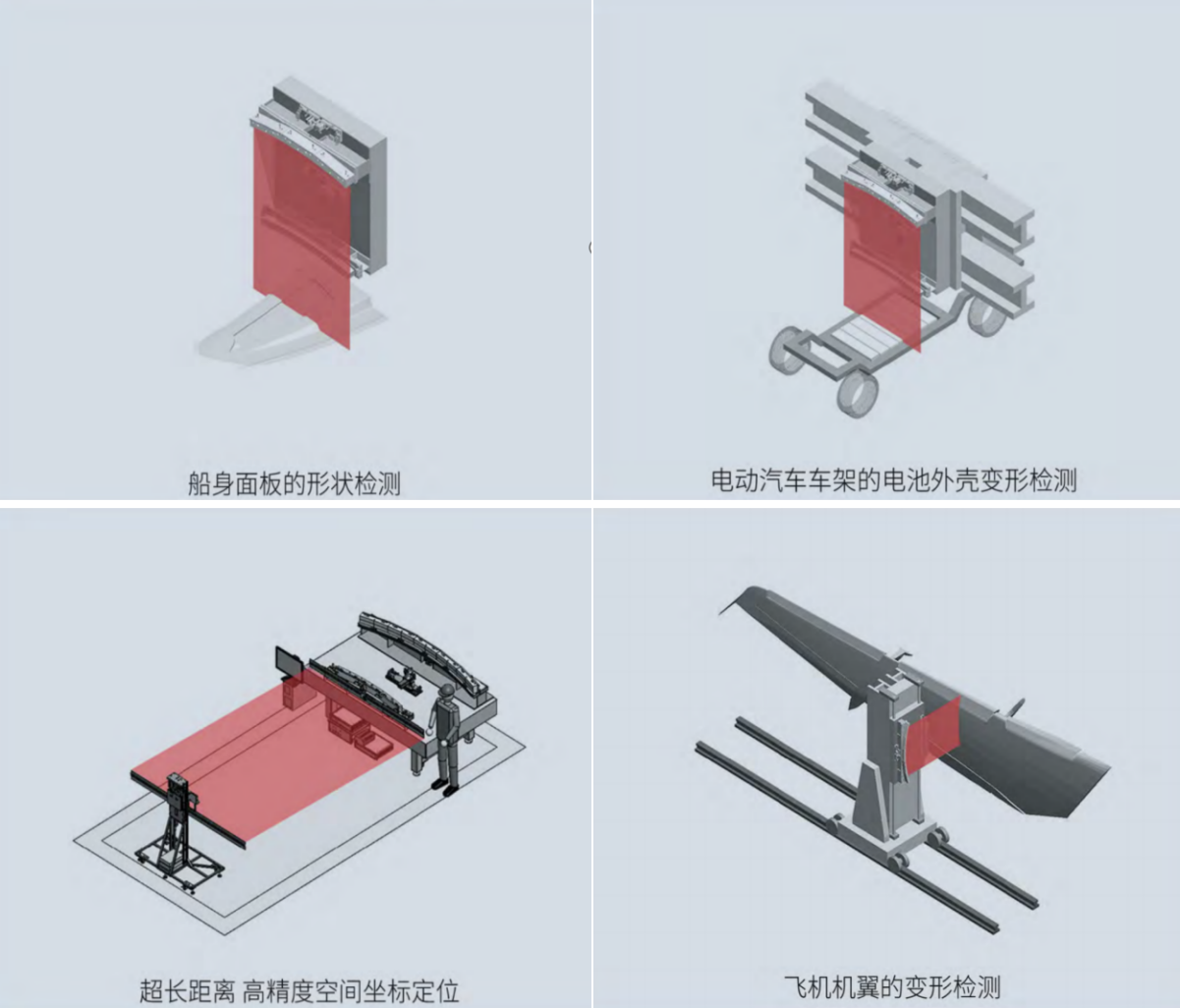

③多鏡頭大視野：支持組合配置，輕松覆蓋數十米范圍的檢測需求。

（以上為新啟航實測樣品數據結果）
