01項目背景在現代汽車制造業中，汽車方向盤的品質和裝配精度對于駕駛體驗和安全性至關重要。方向盤殼體間縫隙的測量是確保方向盤裝配質量的關鍵環節之一。

由于現代方向盤設計普遍采用符合人體工學的異形曲面結構，其殼體接縫處往往呈現多維空間曲線特征。傳統測量工具在面對這種復雜形狀時，往往難以準確測量縫隙。

深視智能SRI8020一體式三維激光輪廓測量儀通過非接觸式的激光掃描方式，能夠輕松適應各種復雜曲面和不規則形狀的工件，無論曲面的曲率如何變化，都能快速生成該部位的三維輪廓圖像，并精確計算出縫隙的寬度，為后續的工藝調整提供了有力依據。

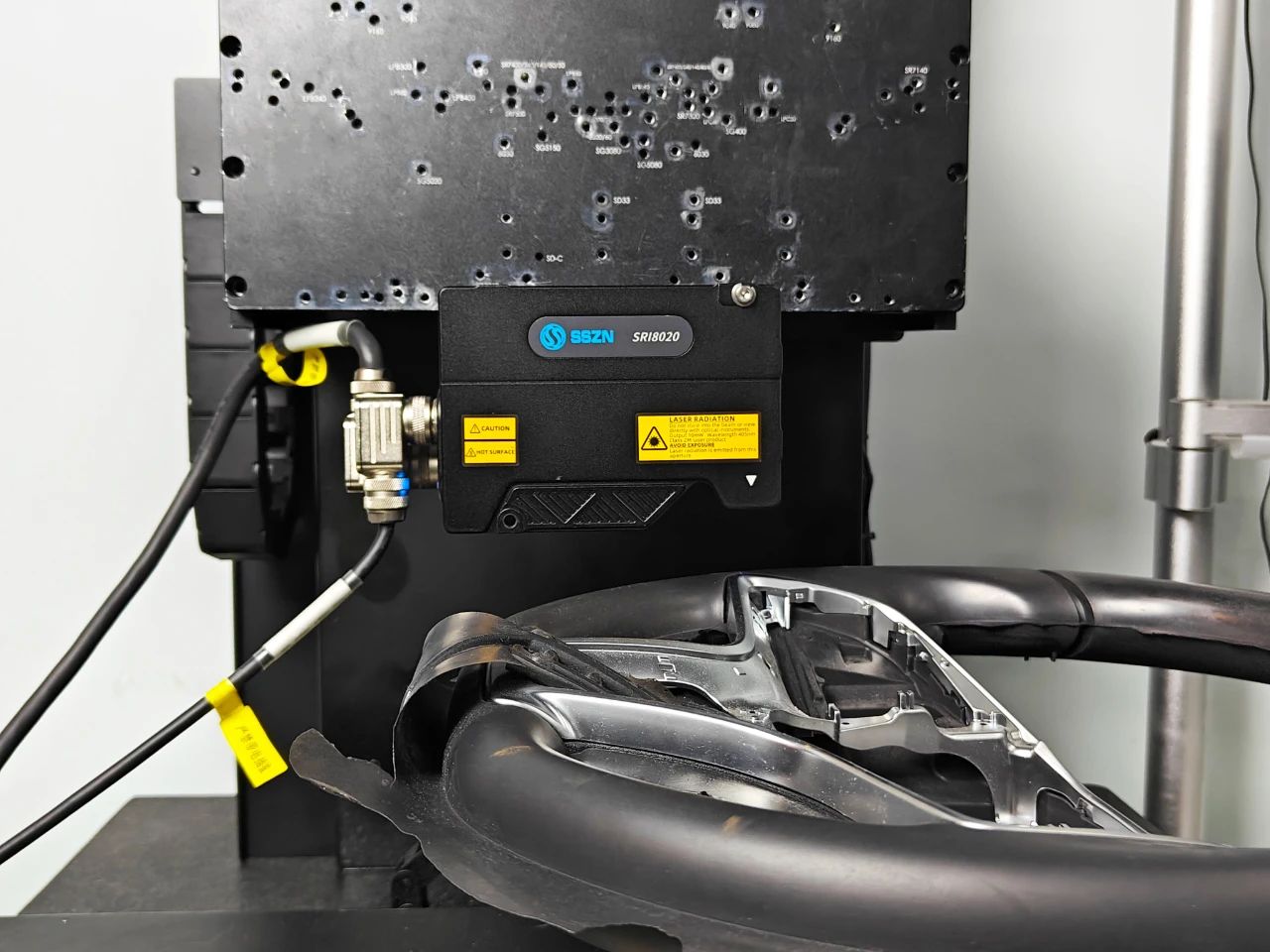

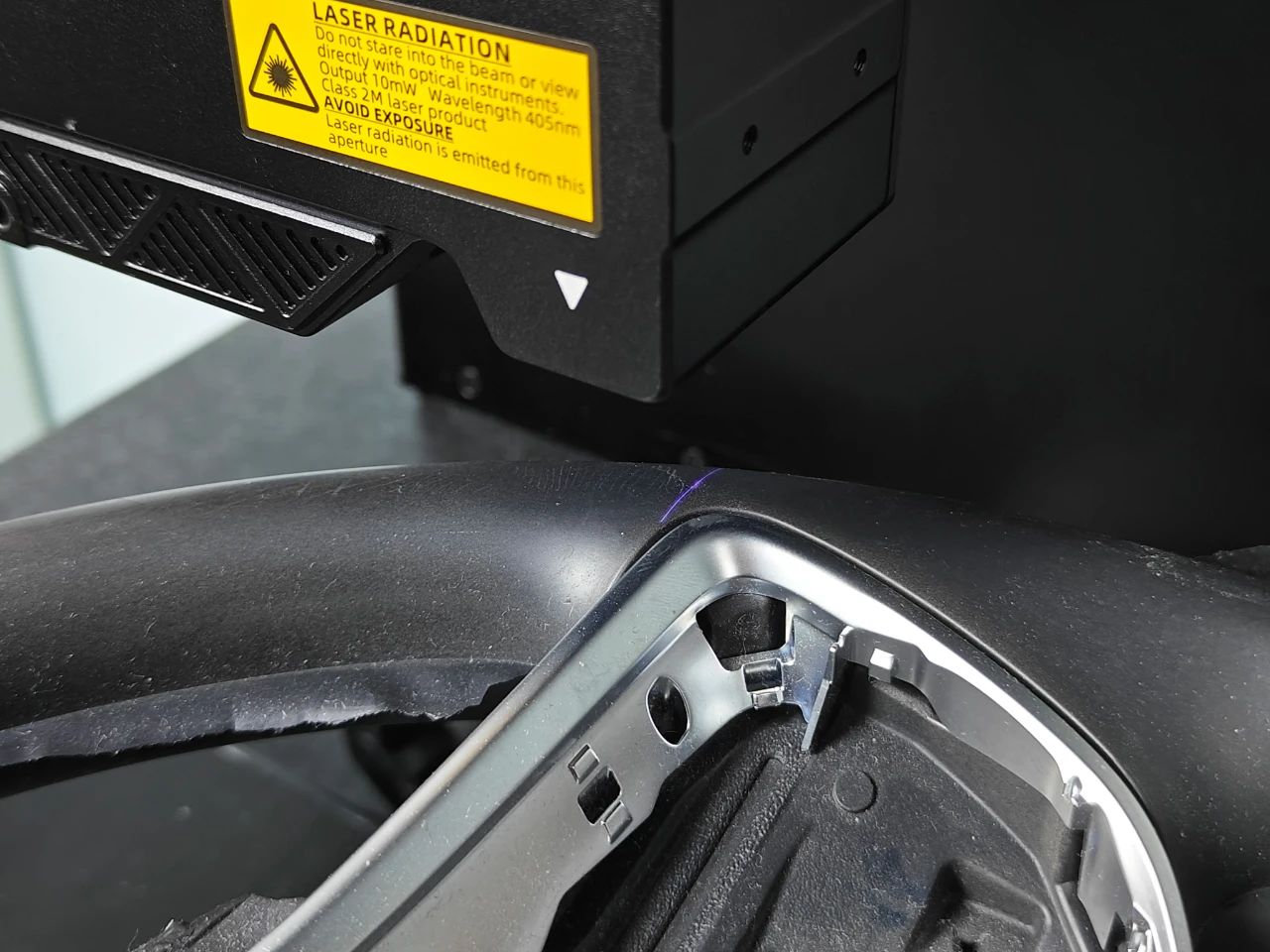

圖 | 汽車方向盤殼體間縫隙測量

02高速測量方案

在汽車方向盤殼體間縫隙測量的應用中，將深視智能SRI8020三維激光輪廓測量儀安裝在生產線的裝配工藝段，通過測量儀高達0.02%的F.S.線性精度和67kHz采樣頻率快速、準確地捕捉到方向盤兩側所標輪廓以及標定位置的縫隙間隔，用來保證產品縫隙間隔在公差范圍之內。

當方向盤在生產線上快速通過測量儀時，SRI8020三維激光輪廓測量儀以高頻率掃描獲取殼體表面的截面輪廓數據，通過高魯棒性的定位算法實時計算出縫隙的寬度、深度等關鍵測量數據，并在短時間內生成殼體間縫隙的三維圖像和尺寸報告，幫助檢測人員直觀地了解縫隙的大小和分布情況，有效提升了生產與質檢效率。

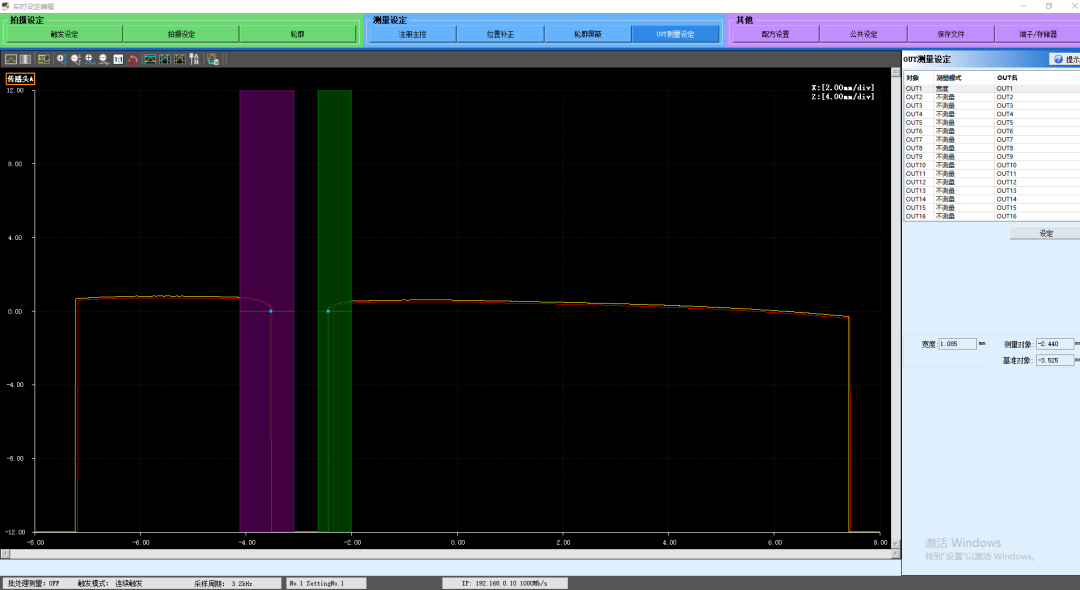

圖 | 方向盤殼體間縫隙測量效果

在工業生產環境中，測量儀器的穩定性和可靠性至關重要。SRI8020 激光三維輪廓測量儀采用一體化設計，內部結構高度集成，堅固耐用的材料和IP67防護等級，在惡劣的工業環境下長時間穩定運行。

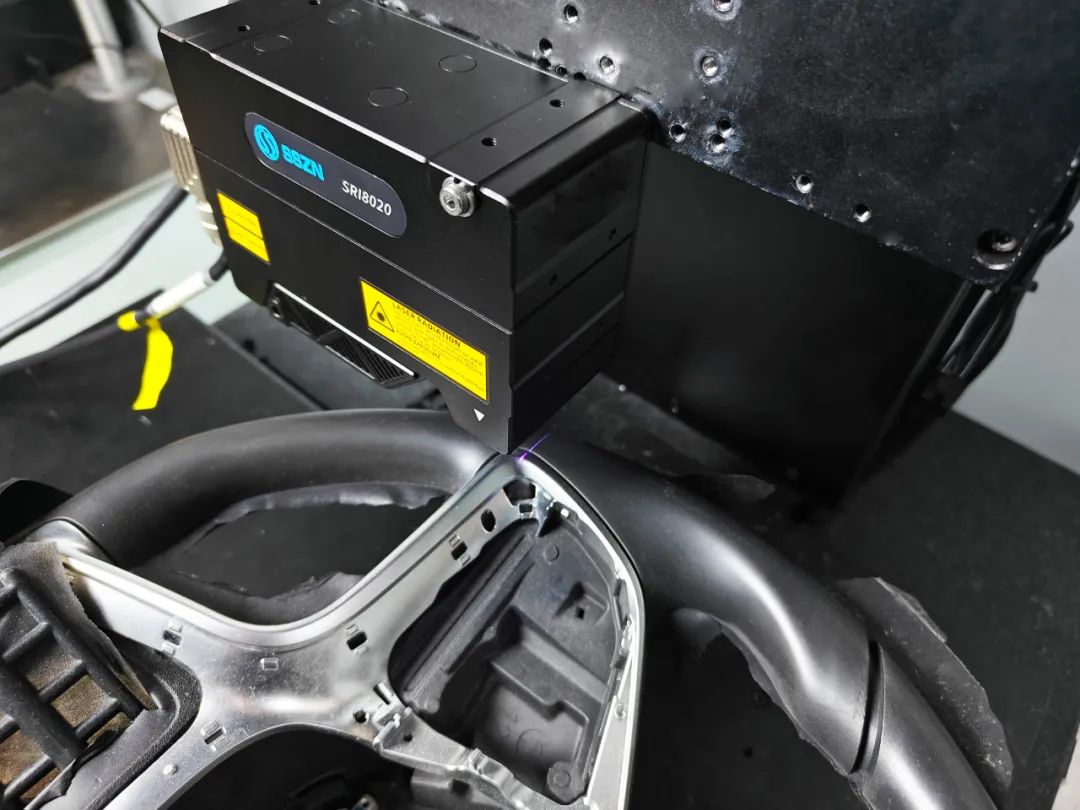

圖 | 方向盤殼體間縫隙測量

SRI8020 激光三維輪廓測量儀具備良好的抗干擾能力，溫漂可達0.01%的F.S./°C，能夠有效避免外界光線、溫度變化等因素對測量結果的影響，確保測量精度的長期穩定，為生產過程中的質量控制提供了有力保障。

03深視智能傳感器推薦

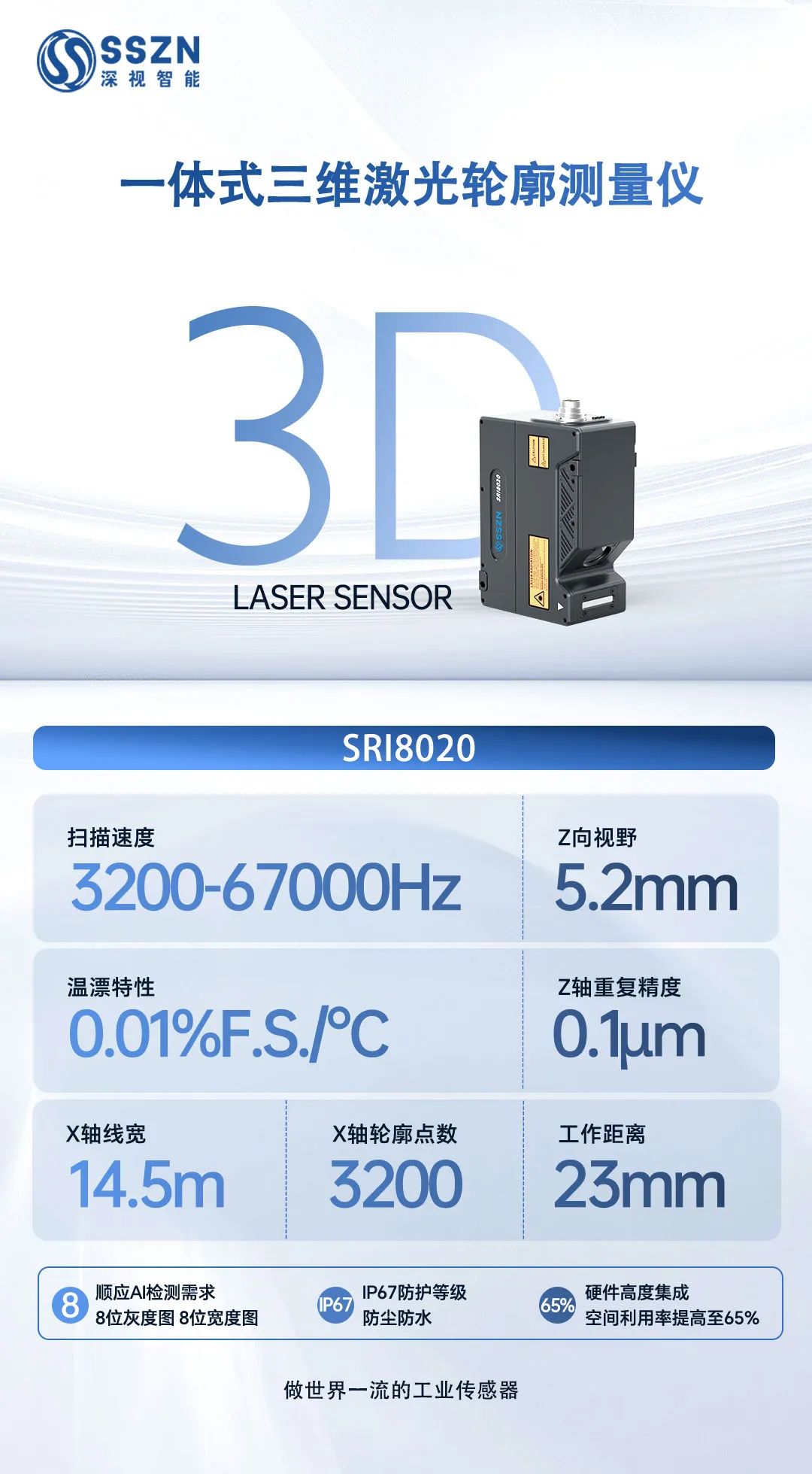

深視智能SRI系列一體式三維激光輪廓測量儀具有高度的靈活性和可擴展性，它能根據不同的測量需求，調整測量范圍和測量精度，輕松應對復雜曲面或不規則形狀工件的縫隙檢測。這使其應用范圍廣泛，除方向盤殼體間縫隙檢測外，還適用于汽車零部件、航空航天器件、精密機械零件等領域的縫隙檢測和質量控制。
