TPS54202x 是一款 4.5V 至 30V 輸入電壓范圍、2A 同步降壓轉換器。該器件包括兩個集成開關 FET、內部環路補償和 5ms 內部軟啟動，以減少元件數量。

通過集成 MOSFET，TPS54202x 實現了高功率密度，并在 PCB 上提供了較小的占用空間。TPS542025具有固定的 5V 輸出，通過進一步減少 FB 電阻器來節省 BOM。TPS542021 通過不同的 FB 電阻器配置實現可調輸出。
*附件：tps542025.pdf

TPS54202x 在脈沖頻率調制下運行，可實現高輕負載效率并降低功率損耗。引入頻率擴頻作以減少電磁干擾 （EMI）。

兩個高側 MOSFET 中的逐周期電流限制可在過載情況下保護轉換器，并通過低側 MOSFET 續流電流限制來防止電流失控。如果過流情況持續的時間超過當前時間，則觸發打嗝模式保護。

特性

• 針對廣泛的應用進行配置
  • 4.5V 至 30V 輸入電壓范圍
  • 可選可調輸出 （TPS542021）、固定 5V 輸出 （TPS542025）
  • 高達 2A 的連續輸出電流
  • 0.6V ± 1.5% 參考電壓 （25°C）
  • 支持低壓差模式
• 高效率
  • 集成 100mΩ 和 60mΩ MOSFET
  • 2μA 低停機電流、26μA 靜態電流
  • 脈沖頻率調制 （PFM） 可實現高輕負載效率
• 易用性
  • 具有內部環路補償?shù)姆逯惦娏髂Ｊ娇刂?/li>
  • 固定 500kHz 開關頻率
  • 內部 5ms 軟啟動
  • 頻率擴頻以降低 EMI
  • 具有打嗝模式保護功能，可為兩個 MOSFET 提供過流保護
  • 非閉鎖保護，用于過熱保護 （OTP）、過流保護 （OCP）、過壓保護 （OVP） 和欠壓鎖定 （UVLO）
  • P2P、B2B 與 TPS54202
  • SOT-23 （6）、SOT-563 封裝

參數

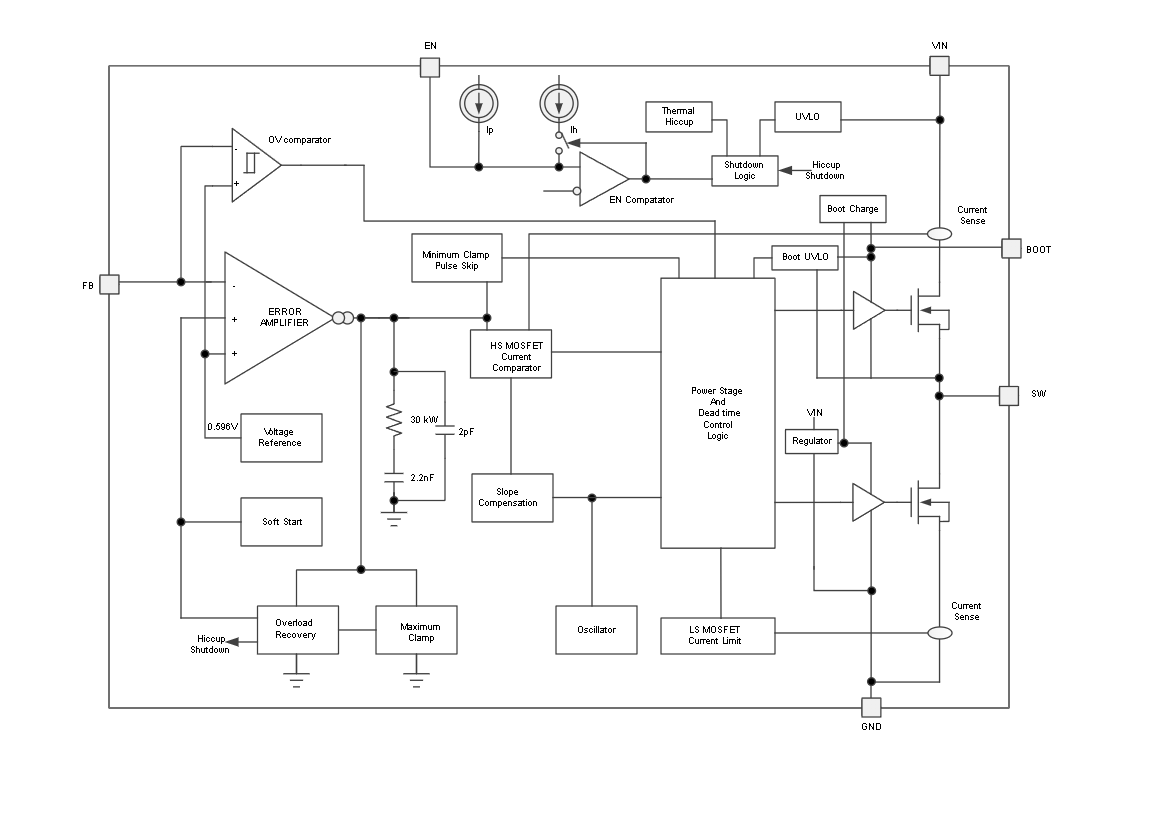

方框圖

1. 概述

• ?文件名?：tps542025.pdf
• ?內容?：TPS54202x系列4.5V至30V輸入，2A輸出，同步降壓轉換器的數據手冊，重點介紹了TPS542025（固定5V輸出版本）
• ?發布日期?：2025年4月（修訂版）
• ?發布者?：Texas Instruments

2. 主要特性

• ?輸入電壓范圍?：4.5V至30V
• ?輸出電壓?：TPS542025為固定5V輸出
• ?輸出電流?：連續輸出電流高達2A
• ?效率?：高效率設計，支持低靜態電流和輕載模式下的脈沖頻率調制（PFM）
• ?集成MOSFET?：集成100mΩ高側和60mΩ低側MOSFET
• ?保護功能?：過流保護（OCP）、過溫保護（OTP）、過壓保護（OVP）和欠壓鎖定（UVLO）
• ?易用性?：固定500kHz開關頻率，內部環路補償，內部5ms軟啟動

3. 應用領域

• ?分布式電源總線供電?：如12V、24V系統
• ?工業應用?：白色家電
• ?消費類應用?：音頻設備、機頂盒（STB）、數字電視（DTV）、打印機

4. 功能描述

• ?固定頻率PWM控制?：使用固定頻率、峰值電流模式控制，減少輸出電容需求
• ?脈沖頻率模式?：輕載時進入PFM模式，提高輕載效率
• ?誤差放大器?：具有內部補償網絡，簡化控制環路設計
• ?過流保護?：高側和低側MOSFET均具備周期限流功能，防止過載
• ?熱關斷?：內部熱關斷電路，防止結溫過高

5. 封裝與尺寸

• ?封裝類型?：SOT-23（6引腳）和SOT-563（6引腳）
• ?尺寸?：SOT-23為2.9mm × 2.8mm，SOT-563為1.60mm × 1.60mm（包括引腳）

6. 推薦應用電路與設計指南

• ?典型應用電路?：提供了5V至30V輸入，5V輸出的參考設計電路
• ?設計步驟?：包括輸入電容、輸出電容、電感的選擇，以及UVLO和輸出電壓設置點的調整方法
• ?布局指南?：提供了PCB布局建議，以最小化噪聲和提高效率
