TPS255x 和 TPS255x-1 配電開關 適用于需要精確電流限制或較重電流的應用 遇到電容性負載和短路，并提供高達 1.5 A 的連續負載 當前。這些器件提供 75 mA 至 1.7 A（典型值）的可編程限流閾值 通過外部電阻器。在更高的± current-limit 設置。控制電源開關的上升和下降時間以最大限度地減少電流 開啟和關閉期間的浪涌。

TPS255x 器件限制 當輸出負載超過 current-limit 閾值。TPS255x-1 器件提供斷路器 通過在過流或反向電壓期間鎖定電源開關來實現功能 情況。內部反向電壓比較器在輸出 電壓被驅動到高于輸入端的電壓，以保護開關輸入側的器件。FAULT 輸出在過流和反向電壓情況下斷言為低電平。
*附件：tps2553.pdf

特性

• 最大負載電流高達 1.5A
• 1.7 A 時限流精度為 ±6%（典型值）
• 滿足 USB 限流要求
• 向后兼容 TPS2550 和 TPS2551
• 可調電流限制：75 mA 至 1700 mA（典型值）
• 恒流 （TPS255x） 和閉鎖 （TPS255x-1） 版本
• 快速過流響應 - 2 μs（典型值）
• 85mΩ 高壓側 MOSFET（DBV 封裝）
• 反向輸入-輸出電壓保護
• 工作范圍：2.5 V 至 6.5 V
• 內置軟啟動
• 符合 IEC 61000-4-2 標準的 15kV ESD 保護（帶外部電容）

參數

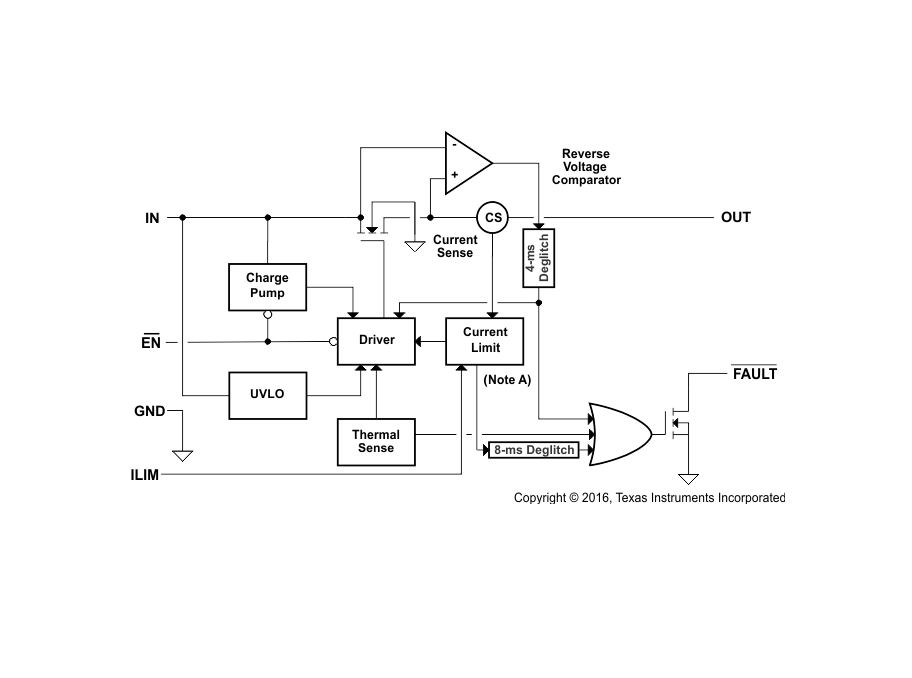

方框圖

一、產品概述

• ?產品名稱?：TPS2553
• ?類型?：高精度可調電流限制電源分配開關
• ?應用場景?：適用于USB端口、集線器、數字電視、機頂盒、VOIP電話等需要精確電流限制的應用

二、主要特性

• ?最大負載電流?：高達1.5A
• ?電流限制精度?：±6%（在1.7A時，典型值）
• ?可調電流限制?：通過外部電阻器可調，范圍為75mA至1.7A（典型值）
• ?版本類型?：提供常通（TPS2553）和自動關斷（TPS2553-1）兩種版本
• ?過流響應?：快速，典型值為2μs
• ?反向輸入輸出電壓保護?：防止輸出電壓高于輸入電壓時損壞設備
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊
• ?ESD保護?：高達15kV（符合IEC 61000-4-2標準）
• ?UL認證?：符合UL安全標準

三、引腳與功能

• ?引腳配置?：6引腳SOT-23或WSON封裝
• ?主要功能引腳?：
  • ?IN?：電源輸入
  • ?EN?：使能輸入（TPS2553為高電平有效，TPS2553-1為低電平有效）
  • ?OUT?：電源輸出
  • ?FAULT?：故障指示，開漏輸出，低電平有效
  • ?ILIM?：電流限制閾值設置，通過外部電阻器連接
  • ?GND?：地

四、電氣特性

• ?靜態漏源導通電阻?：具體值取決于封裝和溫度，如DBV封裝在25°C時為85-95mΩ
• ?上升/下降時間?：受控以減小電流沖擊
• ?熱關斷閾值?：155°C（總溫升），135°C（電流限制時）
• ?欠壓鎖定?：具有欠壓鎖定功能，防止在低電壓下工作

五、特殊功能

• ? 自動關斷功能（TPS2553-1） ?：在過流或反向電壓條件下，設備將自動關斷并保持在關斷狀態，直到重新上電或使能信號切換

六、應用與實現

• ?典型應用?：USB電源分配、自動重試功能、多級別電流限制電路等
• ?設計指南?：提供了詳細的電流限制閾值編程方法、自動重試功能實現、輸入/輸出電容選擇、布局布線建議等
• ?熱設計考慮?：討論了如何計算結溫，以確保設備在安全工作范圍內運行

七、封裝與尺寸

• ?封裝類型?：SOT-23（6引腳）或WSON（6引腳）
• ?尺寸?：SOT-23封裝尺寸為2.90mm x 1.60mm，WSON封裝尺寸為2.00mm x 2.00mm

八、結論

TPS2553是一款高性能的可調電流限制電源分配開關，提供常通和自動關斷兩種版本，適用于多種需要精確電流控制的應用場景。其高精度的電流限制、快速的過流響應以及多種保護功能，使其成為電源管理解決方案中的理想選擇。
