TPS2560 和 TPS2561 （TPS256x） 是雙通道配電開關，適用于需要精確電流限制或遇到重電容負載和短路的應用。這些器件通過外部電阻器提供每通道 250 mA 至 2.8 A（典型值）的可編程限流閾值。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2561.pdf

當輸出負載超過電流限制閾值時，TPS256x 器件的每個通道都會切換到恒定電流模式，從而將輸出電流限制在安全水平。每個通道的 FAULTx 邏輯輸出在過流和過熱情況下獨立地置為低電平。

特性

• 兩個獨立的限流通道
• 滿足 USB 限流要求
• 可調電流限制：250 mA 至 2.8 A（典型值）
• ± 2.8 A 時電流限制精度為 7.5%
• 快速過流響應：3.5 μs（典型值）
• 兩個 44mΩ 高側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 最大待機電源電流為 2μA
• 內置軟啟動
• 支持 15kV、8kV 系統級 ESD

參數

方框圖

一、產品概述

• ?產品名稱?：TPS2561
• ?功能描述?：TPS2561是一款雙通道精密可調限流電源開關，專為需要精確限流功能的應用設計，如處理重電容負載和短路情況。

二、主要特性

• ?雙通道限流?：支持兩個獨立的限流通道，每個通道的限流范圍可調，從250 mA到2.8 A（典型值）。
• ?高精度?：在2.8 A時，限流精度達到±7.5%。
• ?快速響應?：過流響應時間僅為3.5 μs（典型值）。
• ?低待機功耗?：最大待機供電電流為2 μA。
• ?寬工作電壓范圍?：支持2.5 V至6.5 V的輸入電壓范圍。
• ?保護功能?：包括過流保護、過熱保護和欠壓鎖定（UVLO）。
• ?認證與標準?：符合USB限流要求，通過UL、CB和Nemko認證。

三、應用領域

• USB端口和集線器
• 數字電視
• 機頂盒
• VOIP電話

四、功能細節

• ?限流機制?：當輸出電流超過設定的限流閾值時，TPS2561會自動切換到恒流模式，以保護電路免受損壞。
• ?FAULT輸出?：每個通道都有獨立的FAULT輸出，用于指示過流或過熱條件。
• ?軟啟動?：內置軟啟動功能，有助于減少開機時的電流和電壓浪涌。
• ?可編程限流?：通過外部電阻器可以方便地設置每個通道的限流閾值。

五、電氣特性

• ?靜態漏源導通電阻?：每個通道的導通電阻為44 m?（典型值，VIN = 5V，TJ = 25°C）。
• ?開關速度?：具有快速的上升和下降時間，確保電路響應迅速。
• ?使能控制?：通過EN引腳可以控制電源開關的使能狀態，兼容TTL和CMOS邏輯電平。
• ?熱關斷?：內置熱關斷保護，當結溫超過一定閾值時自動關斷電源。

六、封裝與尺寸

• ?封裝類型?：采用10引腳VSON封裝，尺寸為3.00 mm × 3.00 mm。
• ?熱焊盤設計?：內部熱焊盤連接到GND，有助于將熱量散出到電路板。

七、布局與散熱

• ?布局指南?：提供了詳細的布局指南，包括旁路電容的放置、輸出電容的選擇以及限流電阻的布局等。
• ?散熱考慮?：強調了在進行熱設計時需要考慮的因素，如空氣流動、電路板布局等。

八、典型應用與設計指導

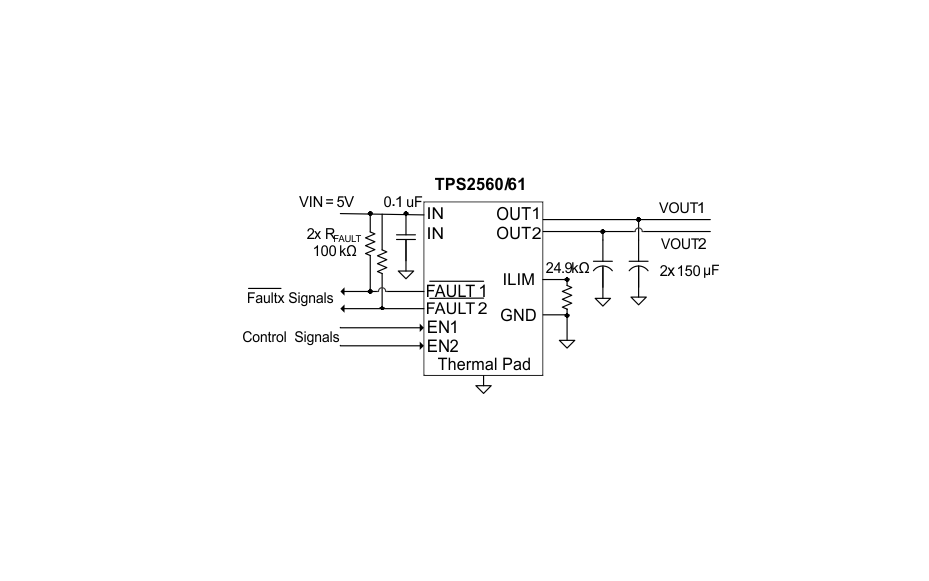

• ?典型應用電路?：提供了典型的應用電路圖，展示了如何使用TPS2561實現雙通道限流電源開關。
• ?設計指導?：包括輸入和輸出電容的選擇、限流閾值的設置以及電阻容差對限流精度的影響等。

九、結論

TPS2561是一款功能強大、易于使用的雙通道精密可調限流電源開關。其高精度、快速響應和多種保護功能使其成為需要精確電流控制和保護的應用的理想選擇。通過合理的布局和散熱設計，可以確保TPS2561在各種工作條件下都能穩定可靠地工作。
