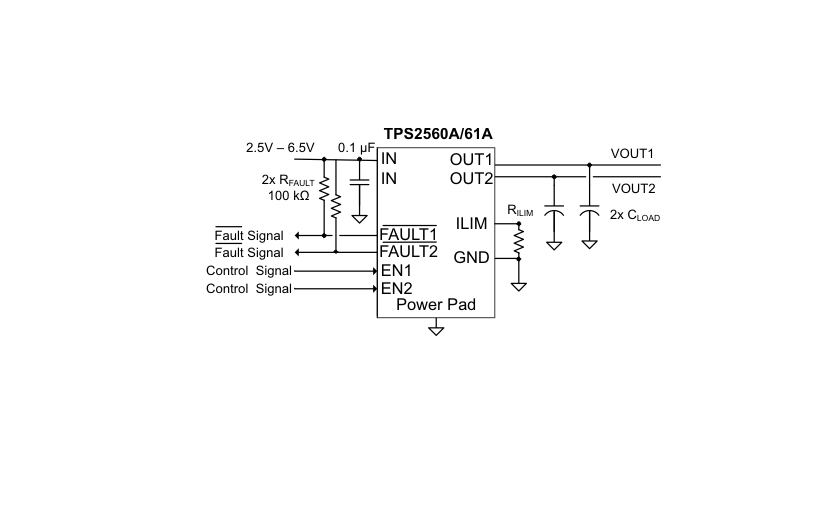

TPS2560A 和 TPS2561A 是雙通道配電開關，適用于需要精確電流限制或遇到重電容負載和短路的應用。這些器件通過外部電阻器提供每通道 250 mA 至 2.8 A（典型值）的可編程限流閾值。電源開關的上升和下降時間受到控制，以最大限度地減少開啟 / 關閉期間的電流浪涌。
*附件：tps2561a.pdf

當輸出負載超過限流閾值時，TPS2560A/61A 器件的每個通道通過切換到恒流模式，將輸出電流限制在安全水平。每個通道的 FAULTx 邏輯輸出在過流和過溫情況下獨立地置為低電平。

特性

• 兩個獨立的限流通道
• 滿足 USB 限流要求
• 可調電流限制：250 mA–2.8 A（典型值）
• 精確的 2.1A 最小 / 2.5A 最大設置（包括電阻器）
• 快速過流響應 - 3.5μs（典型值）
• 兩個 44mΩ 高側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 2μA 最大待機電源電流
• 內置軟啟動
• 支持 15 kV / 8 kV 系統級 ESD
• UL 認證 – 文件編號E169910
• CB & Nemko認證

參數

方框圖

概述

TPS2561A是一款與TPS2560A相似的雙通道精密可調電流限制型電源開關，適用于需要精密電流控制的應用場景，如USB端口/集線器、數字電視、VoIP電話等。

主要特性

• ?雙通道設計?：具有兩個獨立的電流限制通道。
• ?可調電流限制?：允許用戶通過外部電阻在250mA至2.8A之間設置電流限制閾值。
• ?快速過流響應?：典型過流響應時間為3.5μs。
• ?低導通電阻?：每個通道的N-MOSFET具有44mΩ的低導通電阻。
• ?寬工作電壓范圍?：支持2.5V至6.5V的輸入電壓范圍。
• ?低待機功耗?：最大待機供電電流為2μA。
• ?系統級ESD保護?：具備15kV接觸放電和8kV空氣放電的ESD保護能力。
• ?安全認證?：通過UL、CB和Nemko認證。

電氣特性

• ?輸入電壓?：2.5V至6.5V
• ?連續輸出電流?：每通道最大2.5A
• ?靜態導通電阻?：典型值為44mΩ（每通道），范圍在44mΩ至70mΩ之間
• ?過流響應時間?：3.5μs（典型值）
• ?FAULTx輸出?：在過流或過熱條件下，FAULTx引腳將輸出低電平信號
• ?熱關斷?：具有兩級熱關斷保護，分別在135°C和155°C時觸發

功能描述

• ?過流保護?：當輸出電流超過設定的電流限制閾值時，設備將進入恒流模式，限制輸出電流。
• ?FAULTx信號?：每個通道具有獨立的FAULTx引腳，用于指示過流或過熱故障。
• ? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時啟動設備。
• ?使能控制?：通過ENx引腳控制設備的開啟和關閉。
• ?熱保護?：內置兩個獨立的熱傳感電路，監測并保護設備免受過熱損害。

應用信息

• ?輸入和輸出電容?：推薦在輸入端放置0.1μF或更大的陶瓷旁路電容，以減少噪聲。在需要時，輸出端可放置高值電解電容以應對大瞬態電流。
• ?電流限制編程?：提供了通過ILIM引腳上的外部電阻設置電流限制閾值的方法。
• ?功率耗散和結溫?：提供了估算功率耗散和結溫的指南，但需注意實際結果受多種系統級因素影響。

封裝與尺寸

• ?封裝類型?：VSON（DRC）封裝
• ?引腳數?：10引腳
• ?尺寸?：具體尺寸因封裝選項而異，如DRC封裝為3mm×3mm。

結論

TPS2561A是一款功能全面的雙通道精密可調電流限制型電源開關，適用于多種需要精密電流控制和保護的應用場景。其快速過流響應、可調電流限制以及多重保護特性使其成為這些應用的理想選擇。
