TPS2560A 和 TPS2561A 是雙通道配電開關，適用于需要精確電流限制或遇到重電容負載和短路的應用。這些器件通過外部電阻器提供每通道 250 mA 至 2.8 A（典型值）的可編程限流閾值。電源開關的上升和下降時間受到控制，以最大限度地減少開啟 / 關閉期間的電流浪涌。

當輸出負載超過限流閾值時，TPS2560A/61A 器件的每個通道通過切換到恒流模式，將輸出電流限制在安全水平。每個通道的 FAULTx 邏輯輸出在過流和過溫情況下獨立地置為低電平。
*附件：tps2560a.pdf

特性

• 兩個獨立的限流通道
• 滿足 USB 限流要求
• 可調電流限制：250 mA–2.8 A（典型值）
• 精確的 2.1A 最小 / 2.5A 最大設置（包括電阻器）
• 快速過流響應 - 3.5μs（典型值）
• 兩個 44mΩ 高側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 2μA 最大待機電源電流
• 內置軟啟動
• 支持 15 kV / 8 kV 系統級 ESD
• UL 認證 – 文件編號E169910
• CB & Nemko認證

參數

方框圖

概述

TPS2560A/61A是一款雙通道精密可調電流限制型電源開關，適用于需要精密電流限制、重電容負載和短路保護的應用，如USB端口/集線器、數字電視、VoIP電話等。

主要特性

• ?雙通道設計?：每個通道可獨立設置電流限制。
• ?可調電流限制?：電流限制閾值可通過外部電阻在250mA至2.8A之間調節。
• ?快速過流響應?：典型響應時間為3.5μs。
• ?高側MOSFET?：每個通道具有44mΩ的低導通電阻。
• ?寬工作電壓范圍?：2.5V至6.5V。
• ?低待機功耗?：最大2μA。
• ?系統級ESD能力?：15kV接觸放電，8kV空氣放電。
• ?安全認證?：UL列表認證，CB和Nemko認證。

應用場景

• USB端口/集線器
• 數字電視
• VoIP電話
• 機頂盒

電氣特性

• ?輸入電壓范圍?：2.5V至6.5V
• ?連續輸出電流?：每通道0至2.5A
• ?靜態導通電阻?：典型值44mΩ（每通道）
• ?過流響應時間?：典型值3.5μs
• ?FAULTx輸出低電壓?：180mV（I_FAULTx=1mA）
• ?熱關斷溫度?：135°C（在電流限制條件下），155°C（不在電流限制條件下）

功能描述

• ?過流保護?：當輸出負載超過電流限制閾值時，每個通道將輸出電流限制在安全水平。
• ?FAULTx輸出?：在過流或過熱條件下，每個通道的FAULTx引腳將獨立斷言低電平。
• ? 欠壓鎖定（UVLO） ?：UVLO電路在輸入電壓達到閾值之前禁用電源開關。
• ?使能控制?：ENx引腳控制電源開關和設備供電電流。
• ?熱保護?：兩個獨立的熱傳感電路監測電源開關的工作溫度，并在溫度超過推薦操作條件時禁用操作。

封裝與尺寸

• ?封裝類型?：VSON（DRC）封裝
• ?引腳數?：10引腳
• ?尺寸?：具體尺寸根據封裝選項而定，如DRC封裝為3mm×3mm。

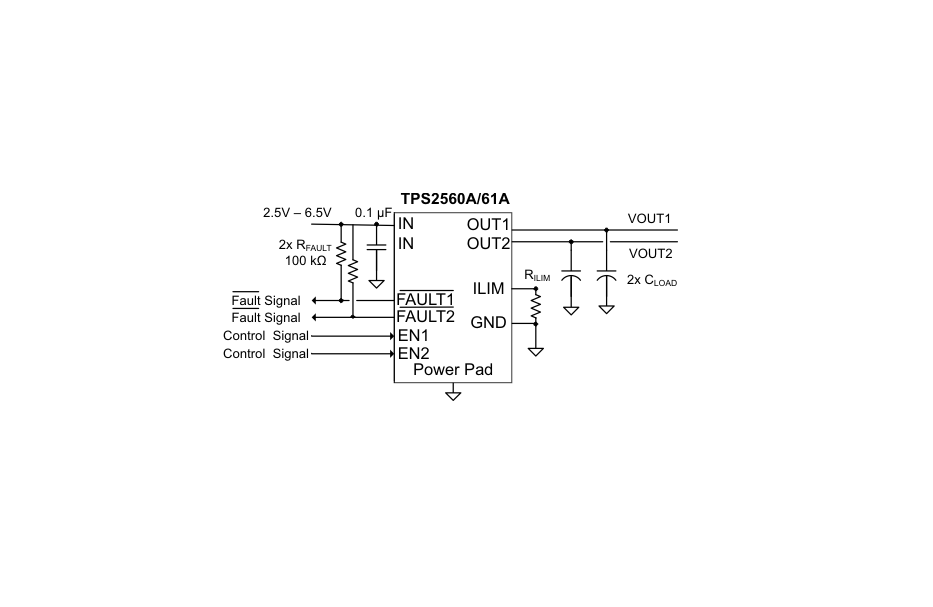

應用信息

• ?輸入和輸出電容?：推薦在IN引腳和GND之間放置0.1μF或更大的陶瓷旁路電容，以減少電源瞬態引起的輸入振鈴。在預期有大瞬態電流的輸出端，建議放置高值電解電容。
• ?電流限制閾值編程?：通過ILIM引腳上的外部電阻設置電流限制閾值。
• ?功率耗散和結溫?：提供了估算功率耗散和結溫的方法，但需注意熱分析還取決于系統級因素，如氣流、板布局等。

結論

TPS2560A/61A是一款功能強大的雙通道精密可調電流限制型電源開關，適用于需要精密電流控制和保護的多種應用。其快速過流響應、可調電流限制和多重保護特性使其成為USB端口、數字電視等應用的理想選擇。
