TPS2552D 和 TPS2553D 配電開關適用于以下應用： 需要精確的電流限制，或者遇到重電容負載和短路 并提供高達 1.5 A 的連續負載電流。這些器件提供可編程的 通過外部電阻器實現 75 mA 至 1.7 A（典型值）之間的限流閾值。限流 在較高的電流限制設置下，可以實現 ±6% 的精度。電源開關 控制上升和下降時間，以最大限度地減少開啟/關閉期間的電流浪涌。

TPS2552D/3D 器件通過使用 恒定電流模式，當輸出負載超過限流閾值時。內部 當輸出電壓被驅動得高于 用于保護開關輸入側設備的輸入。FAULT 輸出在過流和反向電壓情況下斷言為低電平。
*附件：tps2553d.pdf

特性

• 最大負載電流高達 1.5 A
• 1.7 A 時限流精度為 ±6%（典型值）
• 滿足 USB 限流要求
• 向后兼容 TPS2550/51
• 可調電流限制：75 mA–1700 mA（典型值）
• 恒流（TPS2552D 和 TPS2553D）
• TPS2552D（啟用低電平）和 TPS2553D（啟用高電平）
• 快速過流響應 - 2 μs（典型值）
• 85mΩ 高壓側 MOSFET（DBV 封裝）
• 反向輸入-輸出電壓保護
• 工作范圍：2.7 V 至 6.5 V
• 內置軟啟動
• 符合 IEC 61000-4-2 標準的 15 kV ESD 保護（帶外部電容）
• UL 認證 – 文件編號E169910 和 NEMKO IEC60950-1-am1 ed2.0

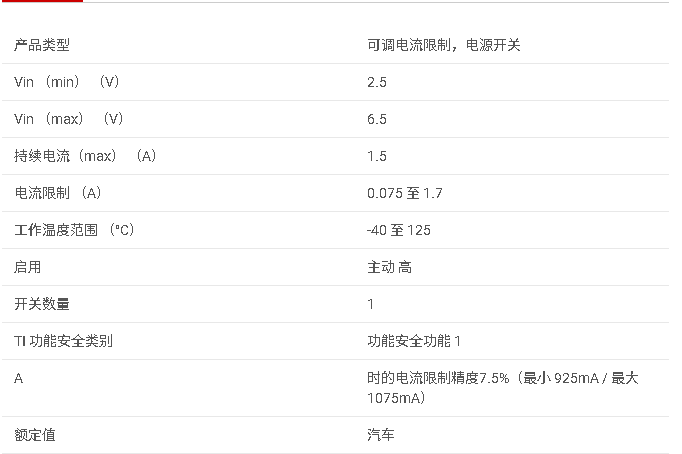

參數

方框圖

1. 產品概述

TPS2553D 是一款精密可調電流限制功率分配開關，與 TPS2552D 類似，專為需要精密電流限制或處理重電容負載和短路情況的應用而設計。該器件支持高達 1.5A 的連續負載電流，并允許用戶通過外部電阻器在 75mA 至 1.7A（典型值）范圍內調整電流限制閾值。

2. 關鍵特性

• ?高精度電流限制?：在較高電流限制設置下，提供 ±6% 的電流限制精度。
• ?可編程電流限制?：電流限制閾值通過外部電阻器設置，范圍在 75mA 至 1.7A 之間。
• ?快速過流響應?：過流響應時間為 2μs（典型值），有助于快速保護電路免受損壞。
• ?反向輸入輸出電壓保護?：內置反向電壓比較器，防止輸出電壓高于輸入電壓時損壞輸入側設備。
• ?寬工作電壓范圍?：支持 2.7V 至 6.5V 的輸入電壓范圍。
• ?內置軟啟動?：減少開/關時的電流和電壓浪涌，提高系統穩定性。
• ?15kV ESD 保護?：符合 IEC 61000-4-2 標準，提供高級別的靜電放電保護。

3. 功能描述

• ?過流保護?：當輸出電流超過設定的電流限制閾值時，設備進入恒定電流模式，限制電流并降低電壓。
• ?反向電壓保護?：當檢測到輸出電壓高于輸入電壓時，自動關斷功率開關。
• ?FAULT 輸出?：在過流、過溫和反向電壓條件下，FAULT 引腳輸出低電平信號。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時設備工作，保護內部電路。
• ?熱保護?：內置熱傳感器，在溫度過高時自動關斷設備，防止過熱損壞。

4. 應用場景

• USB 端口和集線器
• 數字電視和機頂盒
• VOIP 電話
• 其他需要精密電流限制和過流保護的應用

5. 編程與電流限制設置

• 通過調整外部電阻器 R_ILIM 的值，可以設置所需的電流限制閾值。
• 提供了電流限制閾值與 R_ILIM 電阻值之間的詳細計算公式和圖表，幫助用戶進行精確設置。

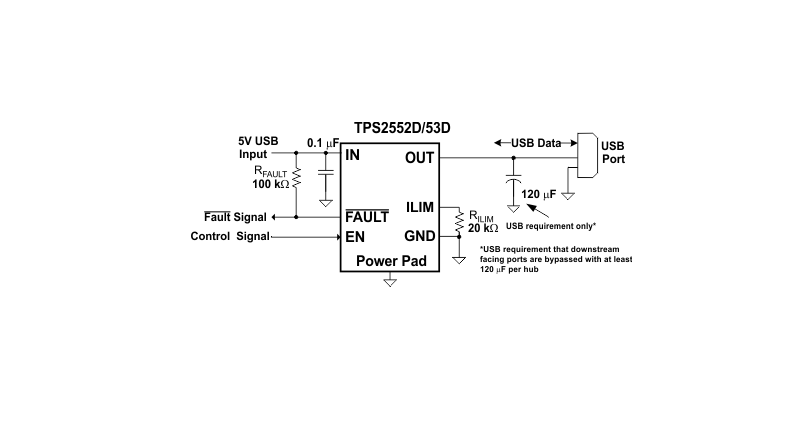

6. 典型應用

• 提供了兩電平電流限制電路和自動重試功能的典型應用電路，展示了如何根據外部條件調整電流限制并實現故障自動恢復。
• 還展示了 TPS2553D 在 USB 電源開關中的應用，說明了如何滿足 USB 電源分配的要求。

7. 布局與熱設計指南

• 提供了布局建議，包括輸入和輸出電容的選擇和布局、R_ILIM 電阻器的跡線布局等，以優化性能和減少寄生效應。
• 強調了熱設計的重要性，并提供了熱墊連接和散熱的建議。

8. 文檔與支持

• 數據手冊提供了詳細的技術規格、應用信息和設計指南。
• 用戶可以通過 TI 的支持論壇和在線社區獲取額外的幫助和文檔更新通知。
