概述
MAX33053E和MAX33054E為+3.3V CAN (控制局域網)收發器，集成保護，適用于工業應用。這些器件具有增強±65V故障保護，支持要求過壓保護的設備。器件也具有±25kV ESD HBM，共模輸入范圍(CMR)為±25V，優于ISO11898標準規定的-2V至+7V。這使得這些器件非常適合接地區域彼此相對移動的較大噪聲環境。該家族擁有各種各樣的選項，可滿足常見的CAN應用要求：用于連接1.62V至3.6V邏輯的邏輯電平輸入V L 、低電流待機模式、用于禁止發送器的靜默模式、低擺率可最大程度降低EMI。

這些器件工作在高速CAN數據率，支持小型網絡上實現高達2Mbps速率。大型網絡上的最大速率可能受限于網絡中節點的數量、所用電纜的類型、分支長度及其他因素。這些收發器包括顯性超時功能，防止控制器錯誤或TXD輸入故障造成總線鎖定。當TXD保持在顯性狀態(低)的時間長于TDOM時，驅動器切換到隱性狀態，釋放總線。MAX33053E具有S引腳，可使能發送器；對于只需收發器進行接收的應用，可禁止發送器。MAX33054E具有STBY引腳，支持3種工作模式：低耗流待機模式、常規高速模式、慢擺率模式(在地和STBY引腳之間連接外部26.1kΩ電阻)。

MAX33053E和MAX33054E采用標準8引腳SOIC封裝，工作在-40°C至+125°C溫度范圍。
數據表：*附件：MAX33053E MAX33054E +3.3V、2Mbps CAN收發器，具有±65V故障保護、±25V CMR和±25kV ESD技術手冊.pdf

應用

• 樓宇自動化
• 無人機
• 工業自動化
• 儀表
• 電機控制
• 可編程邏輯控制器
• 智能電網設備

特性

• 集成保護提高可靠性
  • ±65V故障容限CANH和CANL
  • ±25kV ESD HBM (人體模式)
  • ±25V高共模輸入范圍(CMR)
  • 發送器顯性超時防止鎖定
  • 短路保護
  • 熱關斷
• 家族提供靈活的設計選項
  • 低擺率最大程度降低EMI
  • 靜默模式S禁止發送器
  • STBY輸入，支持低電流模式、低擺率
  • 1.62V至3.6V邏輯電源(V L )范圍
• 高達2Mbps高速操作
• -40°C至+125°C工作溫度范圍，采用8引腳SOIC封裝

框圖

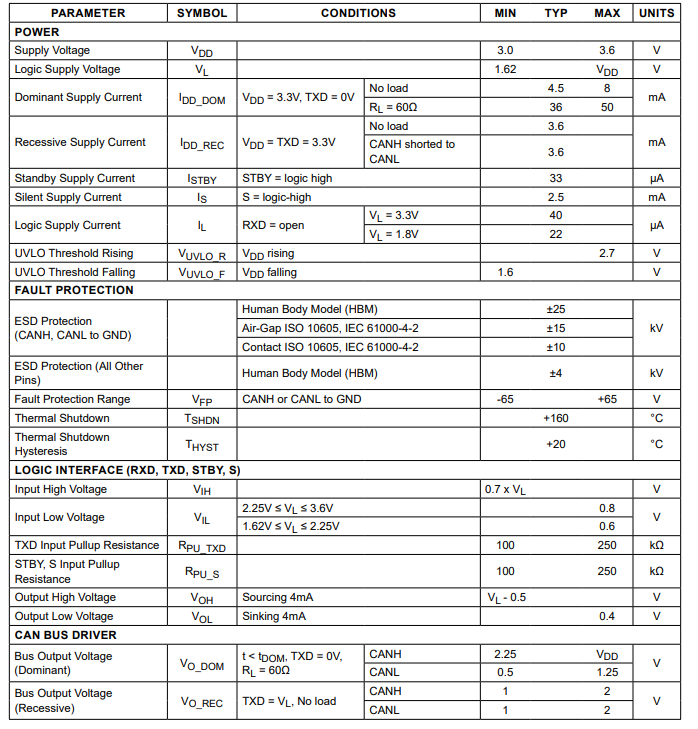

電特性

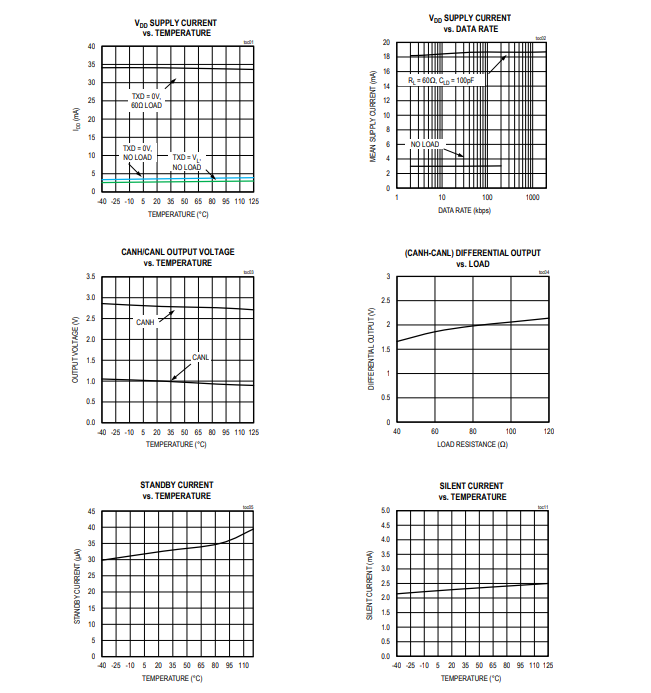

典型操作特性

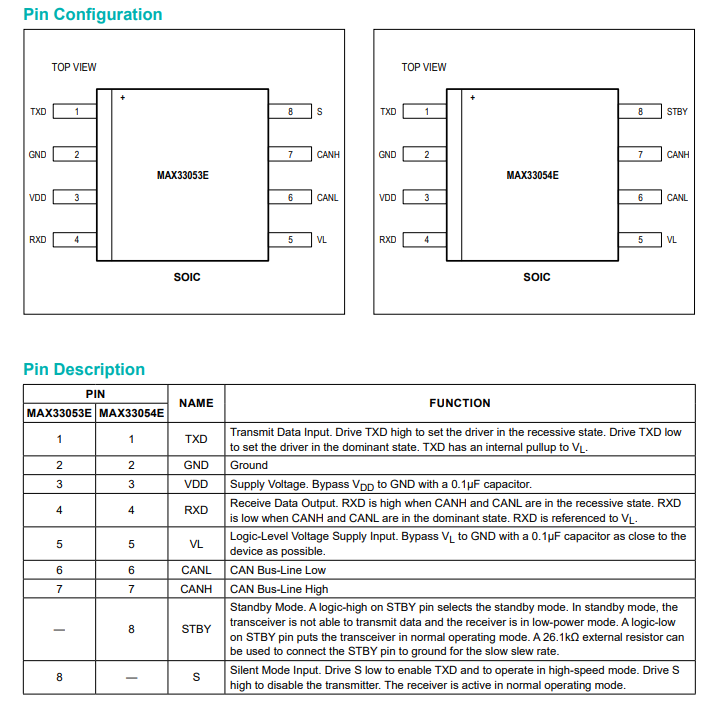

引腳配置描述

詳細說明

MAX33053E和MAX33054E是具備故障保護功能的CAN收發器系列產品，專為嚴苛的工業應用設計，集成了多種穩健的特性。這些器件為CAN協議控制器與總線線路的物理層（CAN）之間提供連接。它們可用于DeviceNet等網絡應用。

這兩款CAN收發器具備高達±65V的故障保護功能，適用于需要過壓保護的應用場景。它們的人體模型（HBM）靜電放電防護能力高達±25kV，適合在現場進行人工安裝和維護的環境，即便存在人體接口也能正常工作。此外，±25V的共模電壓范圍使它們能夠在噪聲環境中進行通信，在這種環境下，由于重型設備的接近或大型變壓器的運行，不同系統之間可能會出現接地平面差異。這些器件的顯性超時功能可防止總線被掛起的微控制器鎖定，其輸出CANH和CANL可防止短路、過流限制，并且在熱關斷電路中受到保護，該電路會使驅動器輸出處于高阻狀態。

這兩款器件的運行速率最高可達2Mbps，MAX33054E具備將轉換速率降低至8V/秒的功能，以最大限度減少EMI，適用于未屏蔽雙絞線或并行電纜。MAX33054E具有待機模式，可將電流消耗降低至45μA左右。典型的CAN收發器具有VL引腳，集成邏輯電平轉換器使其能夠與低至1.8V ± 10%的微控制器進行接口。

±65V故障保護

這些器件具備±65V的故障保護功能。CANH和CANL數據線能夠承受從 - 65V到65V的短路，這種擴展的過壓范圍使其適用于因人為干預可能導致意外短路而需要電源總線的應用場景。

發送器

發送器將來自本地CAN控制器的單端輸入信號（TXD）轉換為CAN總線線路的差分輸出。發送器和接收器的真值表見表1。

發送器輸出保護

MAX33053E和MAX33054E可保護發送器輸出級免受正電壓或負電壓短路的影響，通過限制驅動器電流來實現。熱關斷功能可進一步保護器件免受過高溫度的影響，過高溫度可能是由短路或高環境溫度引起的。當溫度降至閾值以下時，發送器將恢復正常工作。

發送器顯性超時

這些器件具有發送器顯性超時（tDOM）功能，可防止錯誤的CAN控制器通過持續保持總線處于顯性電平（低電平）來鎖定總線。當TXD保持顯性狀態的時間超過2.5ms（典型值tDOM）時，發送器將被禁用，釋放總線以進行接收狀態（圖4）。在顯性超時故障后，當接收到TXD上升沿時，發送器將重新啟用，發送器顯性超時時間限制為最小CAN協議數據速率的9位時間。

接收器

接收器從總線線路CANH和CANL讀取差分輸入，并將此數據作為單端輸出RXD傳輸至CAN控制器。它由一個比較器組成，該比較器檢測CANH和CANL之間的差值，閾值為VDIFF（典型值為0.7V）。如果VDIFF > 0.9V，則RXD上呈現邏輯低電平。如果VDIFF < 0.5V，則RXD上呈現邏輯高電平。CANH和CANL的共模范圍為±25V。當CANH和CANL端接且未驅動時，RXD為邏輯高電平。

待機模式（MAX33054E）

將STBY引腳驅動為高電平可進入待機模式，這會切換收發器并使總線處于低電流、低速度狀態。在待機模式下，電源電流會降低。總線線路由低差分比較器進行監測，以檢測和識別喚醒事件。當總線上的差分電壓大于2.5μs（典型值tWAKE）時，比較器會檢測到喚醒事件，RXD將拉低，使STBY引腳恢復正常工作。

低轉換速率（MAX33054E）

在26.1kΩ電阻與地和STBY引腳之間進行連接。STBY引腳電壓應在0.1V至0.6V之間，以實現低轉換速率。這將使MAX33054E的轉換速率保持在8V/秒，與正常模式下180V/μs的轉換速率相比變化緩慢。對于額定邊緣速度為20V/μs的正常模式下的成型邊緣，將以140V/μs的速度緩慢移動。
