概述
MAX13053A和MAX13054A為+5V CAN(控制局域網)收發器,集成保護,適用于工業應用。這些器件具有增強±65V故障保護,支持要求過壓保護的設備。器件也具有±25kV ESD HBM,共模輸入范圍(CMR)為±25V,優于ISO11898標準規定的-2V至+7V。這使得這些器件非常適合電噪聲較大的環境,這種環境下的接地區域彼此相對移動。該家族擁有各種各樣的選項,可滿足常見的CAN應用要求:用于連接1.62V至5.5V邏輯的邏輯電平輸入VL,低電流待機模式,用于禁止發送器的靜默模式,低擺率可最大程度降低EMI。
這些器件工作在高速CAN數據率,支持小型網絡上實現高達2Mbps速率。大型網絡上的最大速率可能受限于網絡中節點的數量、分支長度及其他因素。這些收發器包括顯性超時功能,防止控制器錯誤或TXD輸入故障造成總線鎖定。TXD保持為顯性狀態(低電平)的時間超過TDOM時,驅動器切換至隱性狀態,釋放總線。MAX13053A具有S引腳,對于只需要收發器進行接收的應用,可使能和禁止發送器。MAX13054A具有STBY引腳,支持3種工作模式:低耗流待機模式、常規高速模式、低擺率模式(在地和STBY引腳之間連接外部26.1kΩ電阻)。
MAX13053A和MAX13054A采用標準8引腳SOIC封裝,工作在-40°C至+125°C溫度范圍。
數據表:*附件:MAX13053A MAX13054A +5V、2Mbps CAN收發器技術手冊.pdf
特性
- 集成保護提高可靠性
- ±65V故障容限CANH和CANL
- ±25kV ESD HBM (人體模式)
- ±25V高共模輸入范圍(CMR)
- 發送器顯性超時防止鎖定
- 短路保護
- 熱關斷
- 家族提供靈活的設計選項
- 低擺率最大程度降低EMI
- 靜默模式S禁止發送器
- STBY輸入,支持低電流模式
- 1.62V至5.5V邏輯電壓(VL)范圍
- 高達2Mbps高速操作
- -40°C至+125°C工作溫度范圍,采用8引腳SOIC封裝
應用
框圖

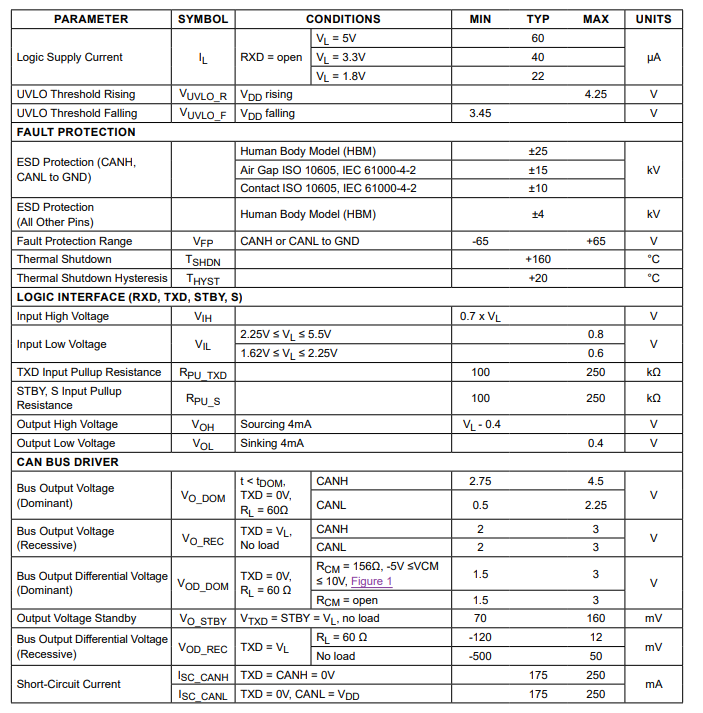

電特性

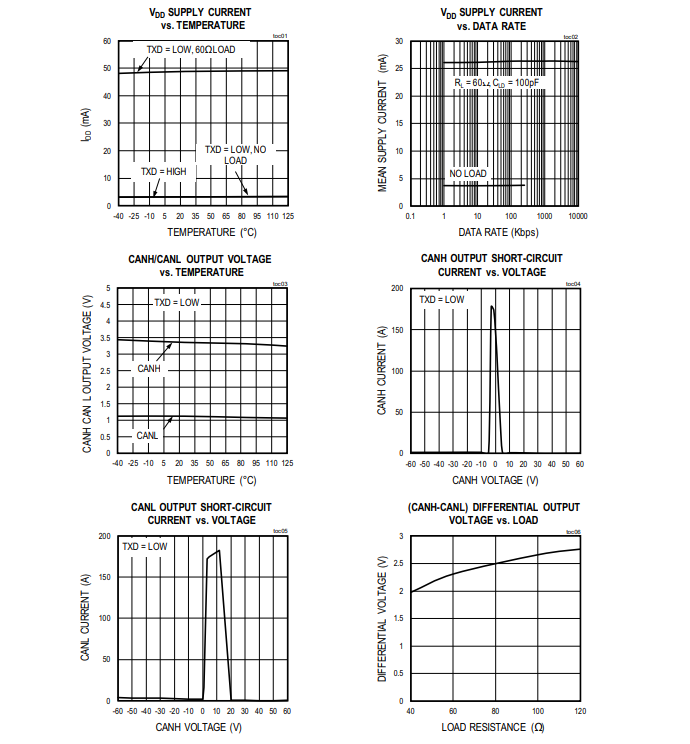

典型操作特性

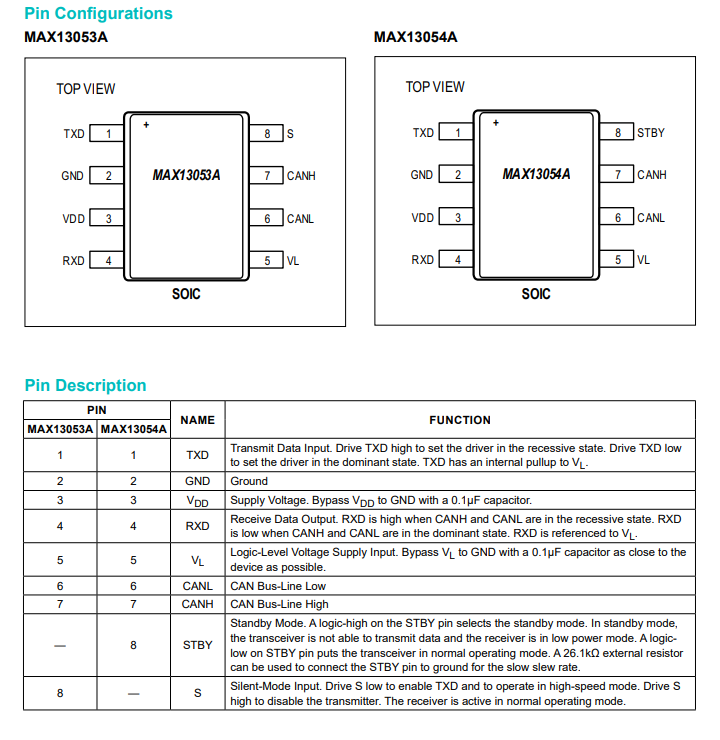

引腳配置描述
詳細說明
MAX13053A和MAX13054A是一系列具備故障保護功能的CAN收發器,專為嚴苛的工業應用而設計。這些器件集成了強大的保護特性,可在CAN協議控制器與總線物理線路(CAN)之間建立可靠連接。它們也可用于DeviceNet應用的控制器局域網線路。
這兩款CAN收發器具備高達±65V的故障保護能力,適用于需要過壓保護的應用場景。這些器件經過人體模式(HBM)高達±25kV的測試,適用于制造過程中的保護,甚至在存在人為安裝和維護干預的現場環境中也能提供保護。此外,±25V的共模電壓范圍使它們能夠在嘈雜環境中進行通信,在這些環境中,由于重型設備的臨近或不同系統的協同運行,不同系統的接地平面之間可能存在接地差異。器件的顯性超時功能可防止故障的微控制器阻塞總線,并且CANH和CANL輸出具備短路、限流功能,并通過熱關斷電路防止過度功耗,該電路會使驅動器輸出進入高阻狀態。
這兩款器件的運行速度最高可達2Mbps,而MAX13054A具有將轉換速率設為8V/μs的選項,以最大限度減少電磁干擾(EMI),適用于未屏蔽的雙絞線或并行電纜。MAX13054A還具備待機模式,可在該模式下關閉發射器,并將電流降至45μA(典型值)。這兩款CAN收發器在V引腳處集成了邏輯電平轉換器,使其能夠與低至1.8V±10%的低電壓微控制器進行接口。
±65V故障保護
這些器件具備±65V的故障保護功能。CANH和CANL數據線能夠承受短路至±65V的電壓。通過擴展過壓范圍,它們適用于因人為干預可能意外短路至電源線的應用場景。
發射器
發射器將來自本地CAN控制器的單端輸入信號(TXD)轉換為CAN總線的差分輸出(CANH、CANL)。發射器和接收器的真值表見表1。
發射器輸出保護
MAX13053A和MAX13054A可保護發射器輸出級免受短路至正電壓或負電壓的影響,限制驅動電流。熱關斷功能進一步保護器件免受短路或環境溫度過高導致的過熱影響。一旦溫度恢復到正常工作范圍,發射器將重新啟用。
發射器顯性超時
這些器件具備發射器顯性超時(tDOM)功能,可防止故障的CAN控制器通過保持TXD信號持續為顯性狀態來使總線鉗位在低電平。當TXD處于顯性狀態的時間比tDOM長2.5倍(典型值)時,發射器將被禁用,從而使總線進入隱性狀態(圖4)。
在顯性超時故障之后,當檢測到TXD上升沿時,發射器將重新啟用。發射器顯性超時功能將標準CAN協議的最小可能數據速率限制為9kbps。
接收器
接收器讀取來自CANH和CANL總線線路的差分輸入,并將此數據作為單端輸出RXD傳輸至CAN控制器。它由一個比較器組成,該比較器將差分電壓VDIFF(= CANH - CANL)與0.7V的內部閾值進行比較。如果VDIFF > 0.9V,RXD上會出現邏輯低電平。如果VDIFF < 0.5V,RXD上會出現邏輯高電平。CANH和CANL的共模范圍為±25V。當CANH和CANL短路或終止時,RXD為邏輯高電平。
-
