逆變焊機新時代：碳化硅(SiC)技術開啟高效節能新篇章

引言：焊機行業的挑戰與革新

在工業制造領域，焊接設備是核心生產力工具之一，其效率與能耗直接影響生產成本和環保標準。傳統焊機多采用IGBT(絕緣柵雙極晶體管)技術，但在高頻應用場景下，IGBT的開關損耗大、能效等級低等問題逐漸凸顯。隨著碳化硅(SiC)半導體技術的成熟，逆變焊機迎來了革命性突破——更高的開關頻率、更低的能耗、更優的可靠性，推動焊機行業邁向高效節能的新時代。

傾佳電子(Changer Tech)-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管，SiC碳化硅MOSFET模塊，碳化硅SiC-MOSFET驅動芯片，SiC功率模塊驅動板，驅動IC)分銷商，聚焦新能源、交通電動化、數字化轉型三大方向，致力于服務中國工業電源，電力電子裝備及新能源汽車產業鏈。

SiC MOSFET：技術優勢全面超越IGBT

1. 高頻高效，能耗直降

傳統IGBT逆變焊機工作頻率通常為20kHz，僅能達到國家2級能效標準(如NBC-500機型效率86%)。而SiC MOSFET憑借優異的材料特性，支持70kHz高頻工作，輕松實現1級能效(效率提升至90.47%)。以20KVA焊機為例，SiC方案輸入功率僅23.57KVA，較IGBT方案(26.13KVA)節電9.8%。

2. 損耗更低，壽命更長

SiC MOSFET的導通電阻(RDS(ON))和柵極電荷(QG)顯著降低，開關損耗減少30%以上，且高溫性能穩定(175℃下RDS(ON)僅上升1.3倍)。結合低寄生電感和優化的封裝設計(如TO-247、PCore?模塊)，散熱效率提升40%，設備壽命大幅延長。

3. 經濟效益顯著

根據實測數據，SiC焊機每天工作8小時可節電2.56KVA，電費節省20.48元/天。連續使用60天即可省出一臺新設備購置成本，長期運營效益遠超傳統方案。

實戰案例：NBC-500SiC焊機的卓越表現

多家客戶的NBC-500 SiC焊機，采用基本股份1200V/40mΩ SiC MOSFET型號B3M040120Z，搭配基本股份自主研發的隔離驅動芯片BTD5350MCWR和電源控制方案，實現多項性能突破：

能效升級：效率90.47%(1級能效)，功率因數0.938，空載電流占比僅2.09%。

動態性能優化：開關頻率70kHz，VDS關斷電壓尖峰≤652V，dv/dt達24kV/μs，反向恢復損耗降低30%。

驅動方案創新：集成米勒鉗位功能，有效抑制誤開通風險，驅動上升時間縮短至51ns(較傳統方案提速60%)。

BASiC Semiconductor基本股份全棧解決方案

1. 核心器件選型推薦

分立器件：B3M系列(第三代SiC MOSFET)，覆蓋650V~2300V電壓范圍，RDS(ON)低至3mΩ，支持TO-247、TOLL等多種封裝。

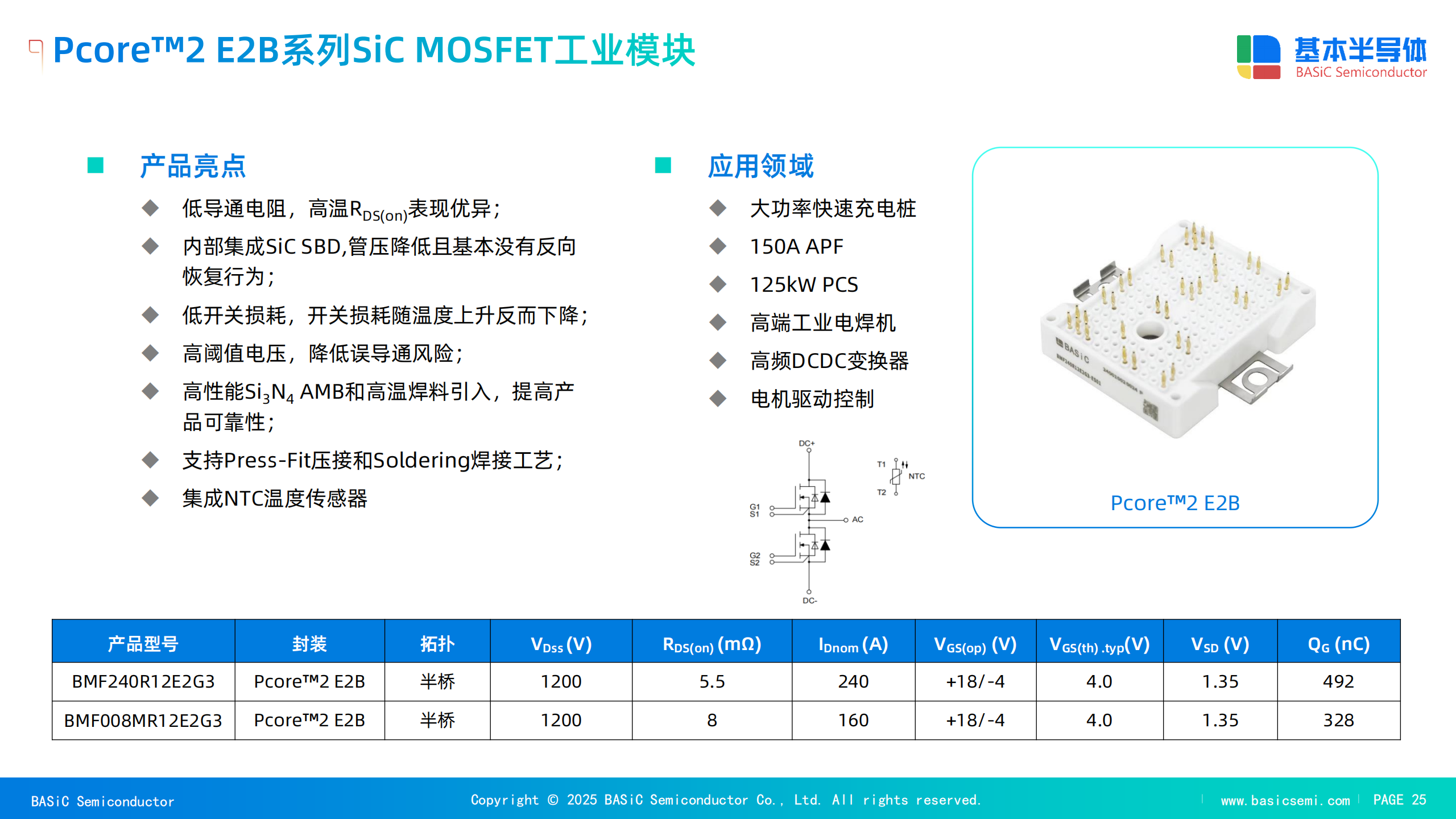

工業模塊：PCore?系列半橋模塊(如BMF240R12E2G3)，集成SiC SBD二極管，適用于大功率焊機與高頻DCDC變換器。

2. 驅動與電源配套

隔離驅動板：BSRD-2427-E501(即插即用)，峰值拉灌電流10A，支持多管并聯均流。

輔助電源芯片：BTP284xDR(反激控制)，搭配1700V SiC MOSFET(B2M600170R)，輸出功率可達50W。

3. 系統級可靠性設計

采用DBC陶瓷基板與Si3N4 AMB技術，提升散熱與功率循環能力;

全電壓范圍負偏置(-4V/+18V)，結合軟啟動與過溫保護，確保極端工況下的穩定運行。

未來展望：SiC技術引領行業升級

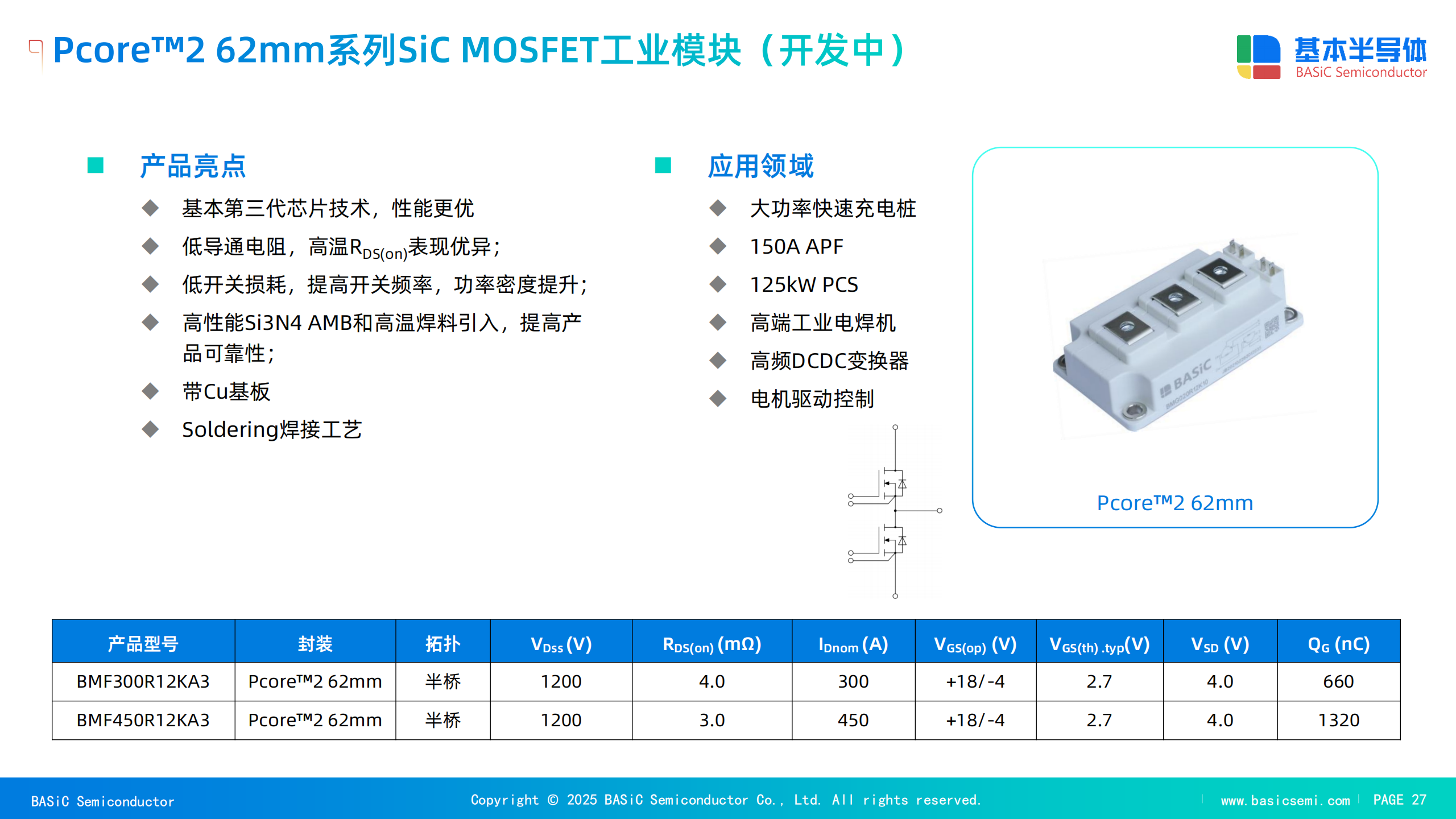

隨著光伏儲能、新能源汽車等新興領域?qū)Ω咝Ш笝C的需求激增，SiC技術的滲透率將持續提升。BASiC Semiconductor基本股份通過迭代芯片工藝、擴展模塊化產品如62mm大功率模塊，進一步降低FOM(品質系數)，推動焊機向高頻化、小型化、智能化方向發展。

結語

從能效突破到成本優化，碳化硅技術正在重塑焊機行業的競爭格局。BASiC Semiconductor基本股份以全棧式解決方案為核心，助力企業實現節能降耗與生產力升級。選擇SiC，不僅是選擇一項技術，更是選擇可持續的未來。
