一、項目背景

新能源汽車行業發展迅猛，作為其核心部件的新能源電池，其生產線的自動化、智能化水平直接影響著電池的生產效率與質量。在某新能源電池生產企業的生產線上，PLC控制系統基于西門子ProfiNet協議搭建，而部分變頻器設備采用CAN協議進行通信，這使得設備間的數據交互存在障礙，影響了生產線的整體協同運作與生產效率，亟需一種可靠的協議轉換解決方案來實現不同協議設備之間的無縫通信與協同工作。

二、企業需求痛點

·設備通信不兼容：西門子S7-1500PLC支持ProfiNet協議，而生產線上的匯川MD300系列變頻器采用CAN協議，兩者無法直接通信，導致變頻器的運行數據無法實時上傳至PLC控制系統，PLC也無法對變頻器進行有效的實時控制。

·生產效率受限：由于通信不暢，無法及時調整變頻器的運行狀態以適配生產需求，影響了生產線的運行效率與產能，尤其是在生產過程中變頻器出現故障時，不能及時發現與處理，導致停機時間增加。

·數據采集與監控困難：無法全面、實時地采集變頻器的數據，使得生產管理人員難以對生產線的運行狀態進行準確的監控與分析，不利于及時發現生產過程中的潛在問題并進行優化。

三、解決方案

選用遠創智控ProfiNet轉CAN協議轉換網關來解決上述問題。

·網關設備部署：將ProfiNet轉CAN網關安裝在生產線的控制柜中，通過網線將其與西門子S7-1500PLC的ProfiNet接口相連，同時使用CAN總線電纜將網關與匯川MD300系列變頻器的CAN接口連接，確保連接牢固可靠，為設備間的通信建立物理連接。

·系統集成與配置：在西門子博途軟件中，安裝ProfiNet轉CAN協議轉換網關的GSD文件，使其成為PLC認可的從站設備。根據現場的實際接線情況，在博途軟件中進行硬件配置和參數設置，包括定義CAN總線的波特率、報文格式以及數據映射關系等，建立PLC與網關之間、網關與變頻器之間的通信鏈路。

·PLC程序編寫：編寫PLC控制程序，用于讀取ProfiNet轉CAN模塊轉換后的變頻器數據，如運行狀態、轉速、故障信息等，并根據生產需求和工藝邏輯，實現對變頻器的啟?？刂?、速度調節等功能，同時將相關數據進行存儲和顯示，以便生產管理人員進行監控與分析。

四、設備技術參數

·ProfiNet轉CAN網關：支持標準的ProfiNetIO協議，ProfiNet支持最多16個槽位，最大輸入字節數為1440字節，最大輸出字節為1440字節，輸入輸出字節的長度由TIAPortal設定；支持通訊模式包括生產者/消費者模式、查詢/應答模式；工作溫度為-25℃至70℃；儲存溫度為-40℃至85℃；相對濕度為5%至95%無冷凝。

·西門子S7-1500PLC：具有高性能的處理能力，支持多種通信協議，其中ProfiNet接口用于與CAN轉ProfiNet協議轉換網關進行通信；具備豐富的指令集和強大的控制功能，能夠滿足復雜的自動化控制需求。

·匯川MD300系列變頻器：采用CAN協議進行通信，具有良好的控制性能和調速精度，能夠滿足新能源電池生產線上的各種傳動控制需求；具備完善的保護功能，確保設備在惡劣工況下的可靠運行。

五、實施過程

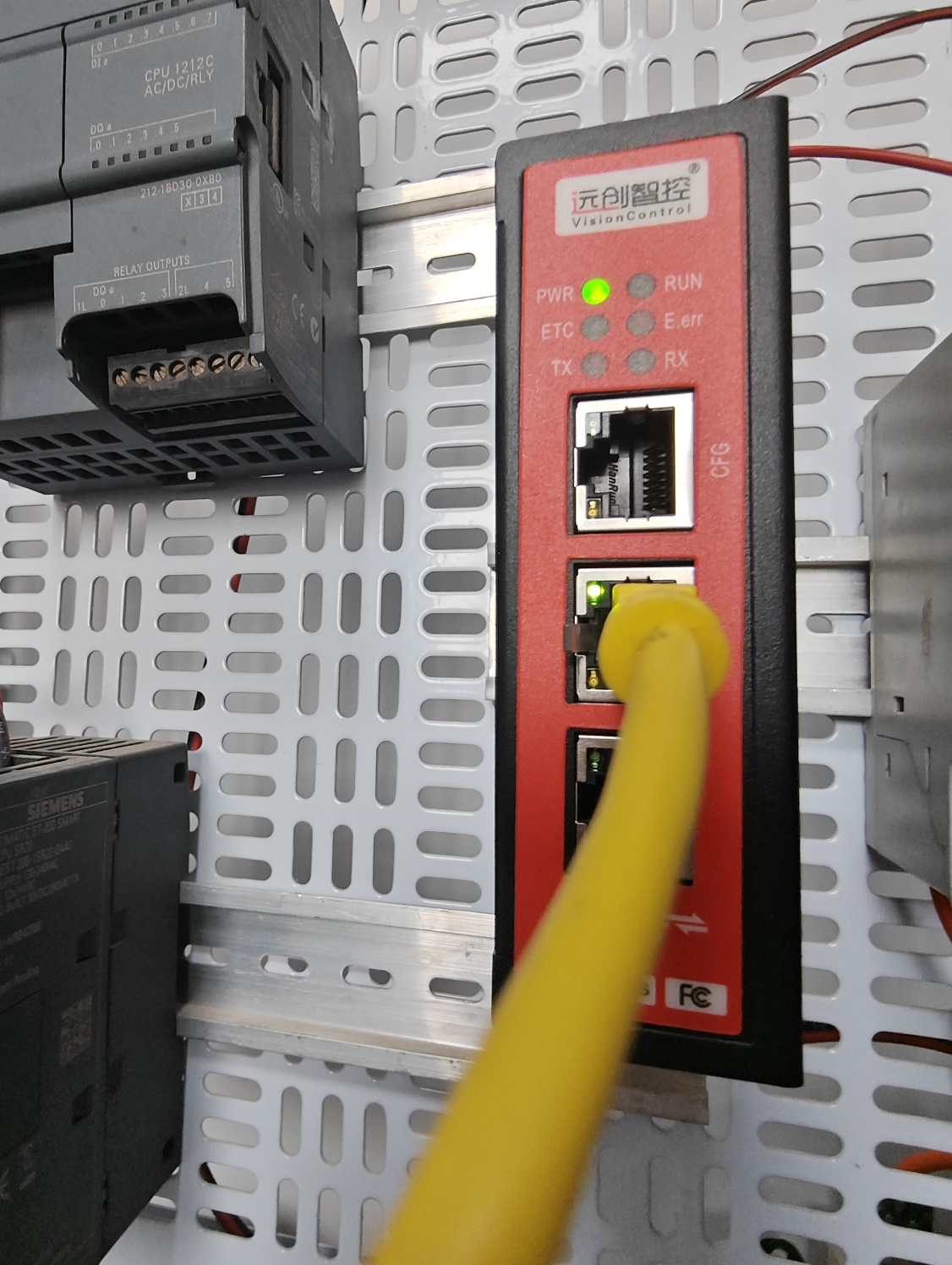

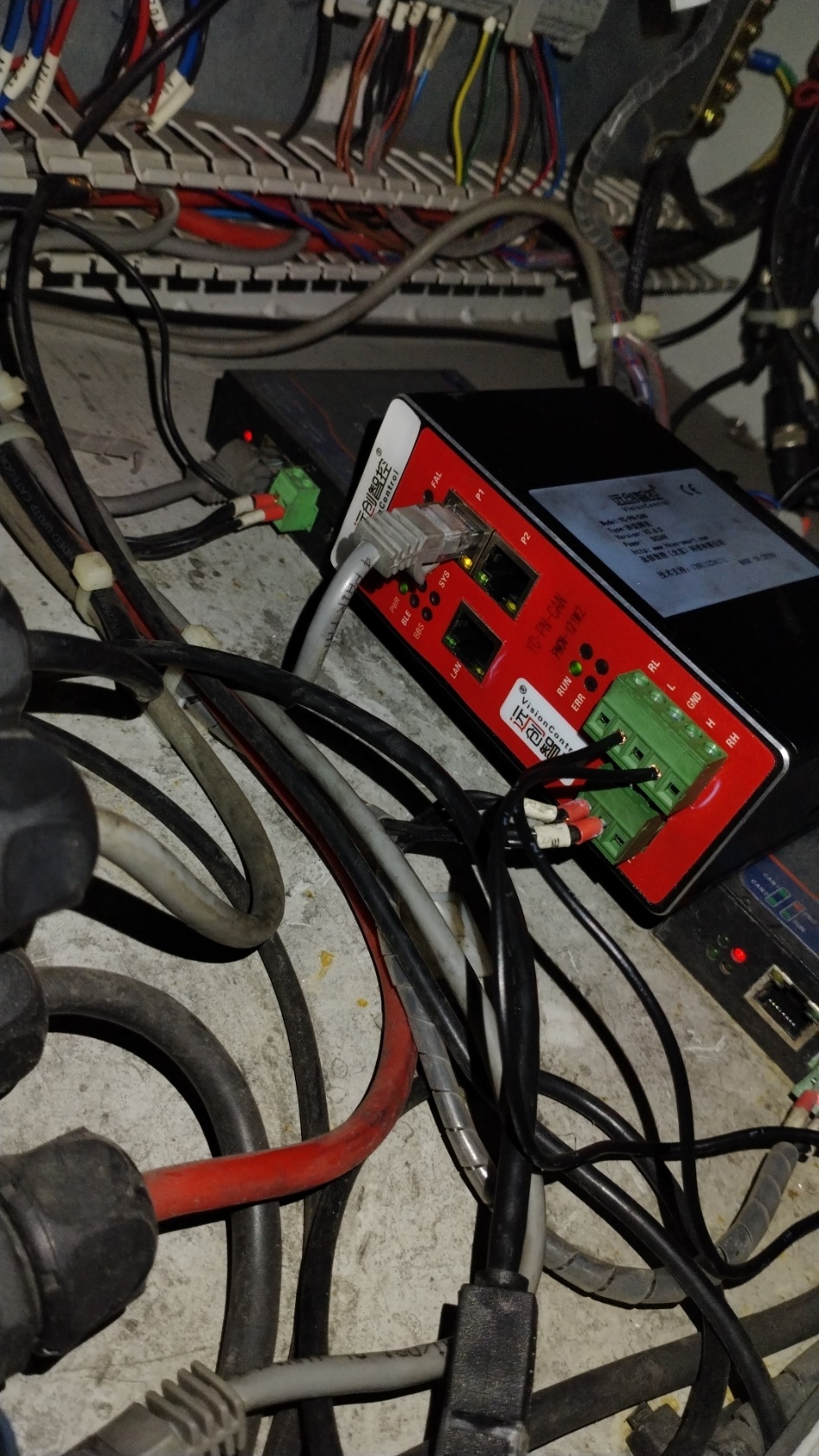

·安裝與接線：按照電氣安裝規范，在控制柜內為CAN轉ProfiNet網關預留合適位置并固定在導軌上，連接好電源線、ProfiNet網絡線纜以及與變頻器相連的CAN總線電纜，確保所有連接牢固可靠，防止因接觸不良導致通信中斷。

·參數配置與調試：在博途軟件中導入CAN轉ProfiNet網關的GSD文件后，根據現場實際情況進行硬件配置和參數設置，如設置網關的IP地址、子網掩碼、網關地址等網絡參數，以及CAN總線的波特率、報文ID等通信參數。完成配置后，進行通信測試，檢查PLC與網關、網關與變頻器之間的通信是否正常，若出現通信異常，及時排查問題并調整配置參數。

·PLC程序調試與優化：編寫好PLC程序后，將其下載至西門子S7-1500PLC中，進行功能調試。通過模擬不同的生產工況，觀察變頻器的實際運行狀態與PLC的控制邏輯是否一致，對出現的控制偏差、數據更新延遲等問題進行優化調整，確保系統的穩定性和控制精度。

六、應用效果

·實現設備間無縫通信：CAN轉ProfiNet模塊成功地將西門子S7-1500PLC與匯川MD300系列變頻器連接起來，實現了ProfiNet協議與CAN協議之間的高效轉換，使得變頻器的運行數據能夠實時、準確地上傳至PLC控制系統，同時PLC也能及時、可靠地對變頻器進行控制，解決了設備通信不兼容的問題。

·提高生產效率：通過PLC對變頻器的實時監控與精確控制，能夠根據生產需求及時調整變頻器的運行狀態，減少了設備的停機時間，提高了生產線的運行效率。據統計，生產線的停機時間減少了約20%，產能得到了有效提升。

·提升產品質量：對變頻器的實時精確控制，確保了電池生產過程中相關設備運行的穩定性和一致性，使得生產工藝參數能夠嚴格控制在要求范圍內，提高了電池的產品質量和可靠性，降低了產品的次品率，經檢測，產品次品率降低了約15%。

·增強系統的靈活性和可擴展性：CAN轉ProfiNet協議轉換網關的使用，為后續增加新的CAN總線設備或對控制系統進行功能擴展提供了便利。當需要對生產線進行升級改造時，只需在網關上進行相應的配置和設置，無需對整個系統的通信架構進行大規模改動，降低了系統的維護成本和升級風險。

七、總結與展望

在新能源電池生產線中，ProfiNet轉CAN協議轉換網關的應用，有效地解決了西門子PLC與CAN總線設備之間的通信兼容性問題，實現了設備間的無縫通信與協同工作，提高了生產線的自動化水平、生產效率和產品質量，增強了系統的靈活性和可擴展性，為企業的數字化轉型和智能化升級提供了有力支持。隨著工業4.0和智能制造的不斷推進，該協議轉換網關將在更多行業和應用場景中發揮重要作用，促進不同協議設備之間的互聯互通，推動工業自動化技術的進一步發展。

（具體內容配置過程及其他相關咨詢可聯系付工。）
