概述
DS8113智能卡接口是用于智能卡讀卡器的低成本模擬前端，適用于所有ISO 7816、EMV?以及GSM11-11應用。DS8113支持5V、3V和1.8V智能卡，DS8113可選擇工作模式和低功耗待機模式，待機模式下電流低至10nA。

DS8113用于連接系統微處理器和智能卡接口，提供IC卡應用所需的供電電源、ESD保護以及電平轉換。
數據表：*附件：DS8113智能卡接口技術手冊.pdf
特性

• 用于IC卡通信的接口和電平轉換
• 卡接口具有8kV (最小) ESD (IEC)保護
• 待機模式下具有超低電流損耗，典型值小于10nA
• 內部產生IC卡供電電壓：
  • 5.0V ±5%，80mA (最大)
  • 3.0V ±8%，65mA (最大)
  • 1.8V ±10%，30mA (最大)
• 通過內部專用排序器自動控制卡的激活和禁用
• 智能卡通信時，直接完成主機I/O口的電平轉換
• 靈活產生卡時鐘，支持外部晶振1、2、4、8分頻
• 大電流保護、短路保護以及過熱保護
• 低電流工作模式

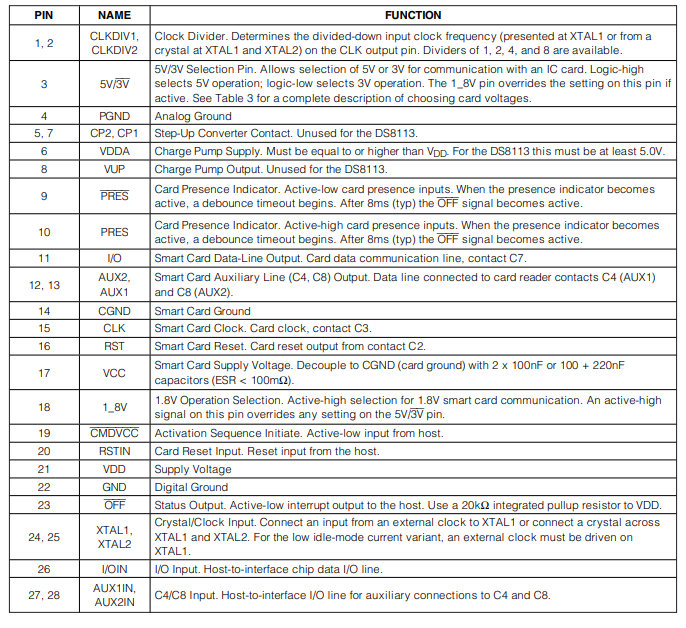

引腳配置描述

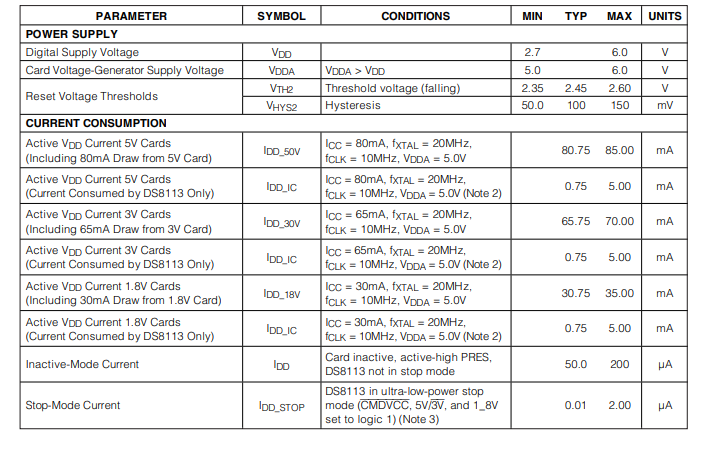

推薦的DC操作條件

詳細說明

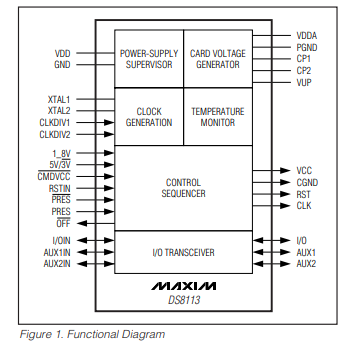

DS8113是一款用于與1.8V、3V和5V智能卡通信的模擬前端芯片。它采用雙輸入電壓設計，能夠匹配主機微控制器的電源與用于生成智能卡電源電壓的獨立+5V電源。DS8113可轉換所有通信線路的電平至合適電壓，為智能卡運行提供電力。它在有源模式（智能卡通信會話期間）的功耗極低，適用于筆記本電腦和個人數字助理（PDA）等電池供電設備，在停機模式下僅消耗10nA電流。功能框圖見圖1。

電源供應

DS8113為雙電源設備。設備的電源引腳為VDD、GND、VDDA、PGND和Vpp。VDD的工作電壓范圍為2.7V至6.0V，是與主機控制器接口的信號電源。因此，應與主機控制器使用相同的電源。在主機斷電或關機時，所有智能卡觸點應保持復位狀態，直到VDD達到VTH2 + VTHSY2，且在內部電源復位脈沖期間保持該狀態。VDD下降時執行斷電序列。

內部穩壓器可分別生成1.8V、3V或5V的卡電源電壓（VCC）。穩壓器應由VDDA和PGND供電，VDDA應連接到至少5.0V的電源，以確保為5V智能卡提供合適電壓。

電壓監控器

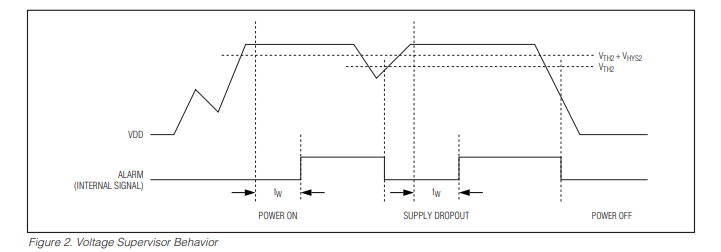

電壓監控器監測VDD電源。一個220μs的復位脈沖（tw）用于在VDD上電或斷電期間保持設備處于非激活狀態。詳情見圖2。

無論VDD是否達到高于VTH2 + VTHSY2的電平，DS8113的卡接口在VDD達到該電平之前一直保持非激活狀態。當VDD降至低于VTH2時，如果DS8113的卡接口處于激活狀態，DS8113將執行卡去激活序列。
