在數字存儲領域中，固態硬盤（SSD）憑借其更高的可靠性、更快的速度、更低的功耗、更佳的性能以及輕巧緊湊的設計，已經成為現代計算環境中的核心組件。預計到2028年，全球SSD市場將達到670億美元，其中電源斷電保護（PLP）技術占據著關鍵地位。

在之前的推文《Qorvo ACT85411：集成PLP功能的企業級SSD電源管理單芯片解決方案》中，我們深入探討了Qorvo針對企業級SSD推出的集成斷電保護與電源管理解決方案，并重點介紹了其代表性產品——ACT85411。這款器件通過整合PLP功能，顯著提升了系統在突發斷電情況下的數據安全性與穩定性。

在此基礎上，Qorvo近期又推出了一款新的電源管理集成電路——ACT85611。與ACT85411一樣，ACT85611也集成了完整的斷電保護（PLP）功能，專為滿足企業級固態硬盤日益增長的高可用性需求而設計。

Qorvo ACT85611和ACT85411

如圖5所示，PLP是Qorvo ACT85611和ACT85411的一項常規功能。每款器件的PLP都包括一個eFuse和背靠背MOSFET，用于輸入與輸出之間的雙向隔離。這種設置可在熱插拔過程中保護器件，并控制浪涌電流。位于eFuse之后的阻斷MOSFET將輸入總線與降壓/升壓調節器和儲能電容器分離，保證即使電容器失效也能正常工作。該MOSFET還能在啟動過程中為電容器提供低電流充電支持。

通常，在穩定電源供電的情況下，降壓/升壓調節器作為升壓調節器工作，將電容器充電至高于輸入的電壓。一旦發生斷電，調節器切換到降壓模式，從電容器中提取能量為系統供電。一個模數轉換器（ADC）以及電容器健康監測系統會檢查電壓、電流、溫度和電容器狀況，以確保可靠運行。

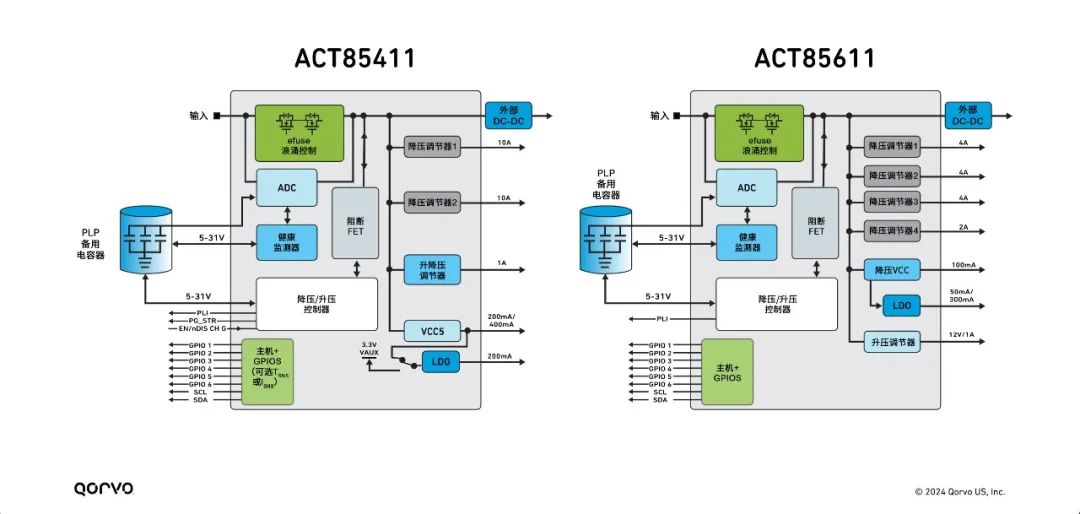

圖5，ACT85611 和 ACT85411 結構框圖

Qorvo的PMIC器件功能各異，以滿足不同的系統需求。ACT85611包含四個高效降壓調節器（三個4A和一個2A），輸出電壓范圍為0.6V至5.26V；一個用于內部電路和外部負載（最高100mA）的低電流降壓調節器（Buck VCC）；一個容量為300mA、輸出電壓可調范圍為0.6V至3.75V的LDO；以及一個提供10.8V至13.2V輸出的1A升壓調節器。ACT85411具備兩個輸出電壓范圍為0.6V至5.26V的10A降壓調節器；一個用于內部和外部負載（最高200mA）的5V固定低電流降壓調節器（VCC5）；以及一個輸出電壓范圍為9.6V至16V的1A升降壓調節器。

比較 ACT85611 與 ACT85411

這兩款設備均具備斷電保護的核心功能。不過，ACT85411還提供了一些額外的增強特性，具體詳情如表1所示。這兩款PMIC的規格有所不同，使其能夠服務于特定類型的系統。

表1，ACT85611 與 ACT85411 的比較

結語

SSD憑借其卓越的可靠性、速度、能效，以及緊湊、輕便等優勢引領著數據存儲行業的變革。這一變革的核心在于PLP與PMIC的集成；它們能夠在斷電期間確保數據完整性并提升設備性能。

本文著重闡述了PLP通過特殊電容器和軟件協議在SSD斷電期間維持供電以保護數據的重要性。同時，文中還探討了PMIC技術的最新進展，特別是Qorvo的ACT85611和ACT85411器件；這些器件針對各種系統需求量身定制了全面的電源管理解決方案。得益于PLP控制電路，高效的降壓、升壓，和升降壓（Buck-Boost）調節器，以及LDO等功能，其為企業級數據存儲系統中SSD的可靠運行構建了經濟高效且功能豐富的電源解決方案。
