眾陽電路背鉆工藝技術簡介

jf_86742933 ? 來源:jf_86742933 ? 作者:jf_86742933 ? 2025-06-03 15:00 ? 次閱讀

背鉆,其實就是控深鉆比較特殊的一種,在多層板的制作中,例如20層板的制作,需要將第1層連到第10 層,通常我們鉆出通孔(一次鉆),然后沉銅+電鍍。這樣第1層直接連到第20層,實際我們只需要第1層連到第10層,第11到第20層由于沒有線路相連,像一個柱子。這個柱子影響信號的通路,在通訊信號中會引起信號完整性問題。要將這個多余的柱子(業內叫STUB)從反面鉆掉(二次鉆),所以叫背鉆。


但由于后續工序會蝕刻掉一些銅,且鉆針本身也是尖的,同時考慮到鉆機的深度精度等因素,一般也不會鉆那么干凈,所以在背鉆時會留下一點余量,這個留下的余量殘樁的長度叫 STUB,一般在 50‐150um范圍為好。過短則生產控制難度增加,容易造成鉆孔深度過深不良,過長通斷性能可能沒有影響,但是會影響信號的延時完整性。如(圖1)所示

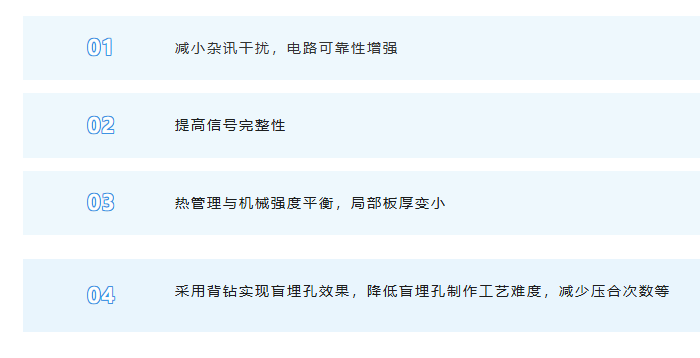

背鉆孔有什么樣的優點和作用

背鉆的作用:鉆掉沒有起到任何連接或者傳輸作用的通孔段,避免造成高速信號傳輸的反射、散射、延遲等,給信號帶來“失真”,研究表明:影響信號系統信號完整性的主要因素除設計、板材料、傳輸線、連接器芯片封裝等因素外,導通孔對信號完整性有較大影響。


背鉆孔生產工作原理

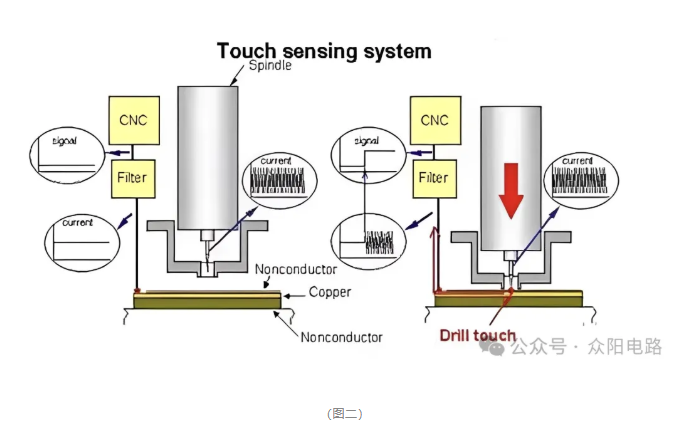

依靠鉆針下鉆時,鉆針尖接觸基板板面銅箔時產生的微電流來感應板面高度位置,再依據設定的下鉆深度進行下鉆,在達到下鉆深度時停止下鉆。如(圖二)所示


背鉆制作基本工藝流程

流程一:一鉆→沉銅電鍍→鍍錫→背鉆→蝕披鋒→退錫→樹脂塞孔→后工序

流程二:一鉆→沉銅電鍍→線路→圖形電鍍→背鉆→蝕刻→后工序

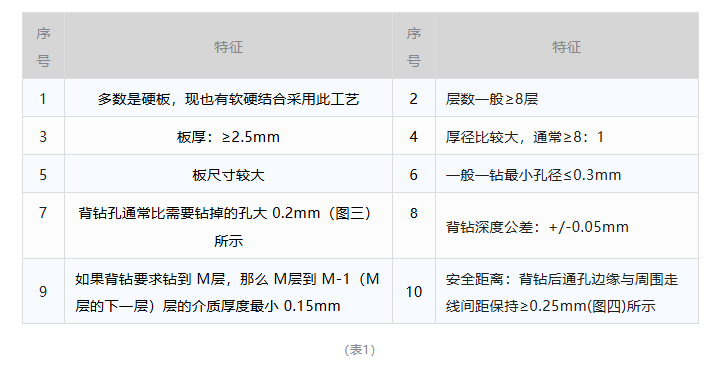

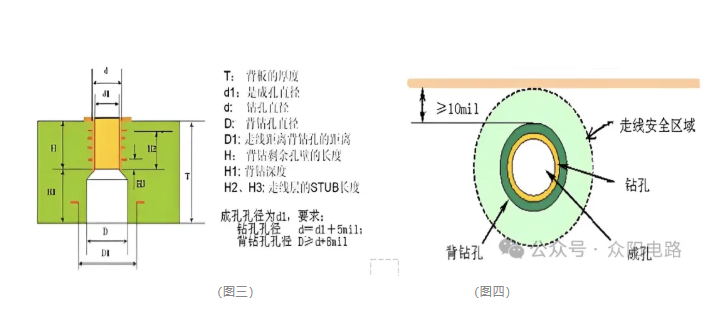

背鉆孔板通常技術特征

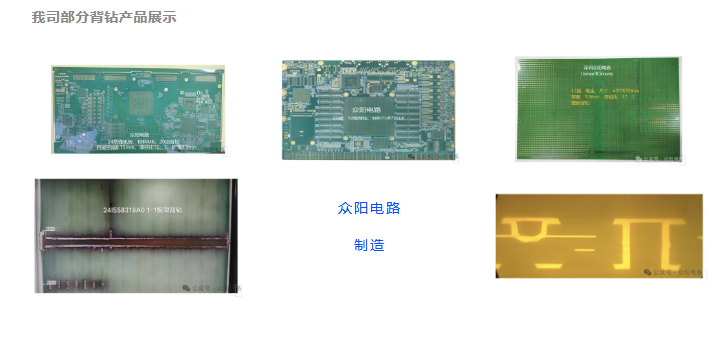

眾陽電路背鉆能力及案例分享

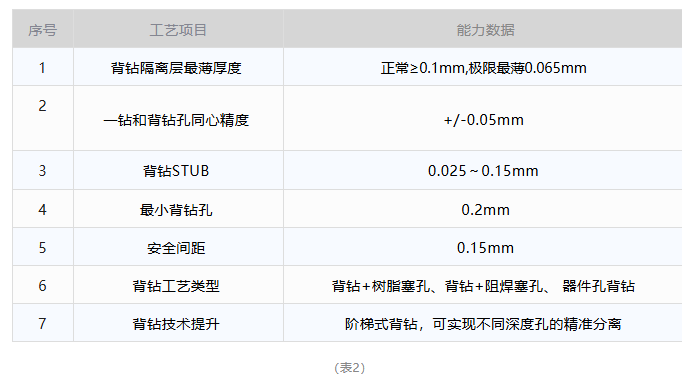

背鉆工藝能力


背鉆技術的優化發展趨勢及主要應用領域

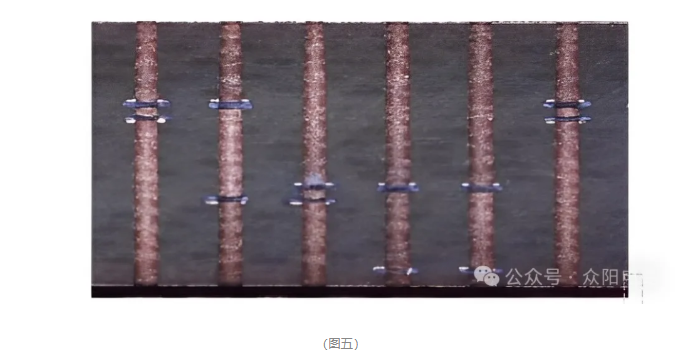

由于受傳統背鉆工藝特征影響,蝕刻披鋒、鉆針形態,以及鉆機的深度精度等因素,所以在背鉆時會留下一點余量,達不到理想的 0 STUB。業內有材料廠家已經開始研發如選鍍掩膜的方式來實現 0 STUB(圖五)所示,相信未來一定會有更多的技術突破來為線路板的發展保駕護航。線路板背鉆技術的主要應用場景:涵蓋高速通信、服務器與數據中心消費電子醫療電子、工控與軍工航天等對信號完整性和電路性能要求嚴苛的領域,其核心價值在于通過優化信號傳輸質量提升設備可靠性。
