在三維場景中實現模型零件爆炸效果是一種常見且非常實用的視覺技術，廣泛應用于產品設計演示、機械運動模擬、建筑可視化等多個領域。

圖撲軟件的模型零件爆炸效果，能將產品模型的各個零件以一種動態、分離的方式展示出來，不僅能夠清晰地展示內部結構，還可以突出各組件的具體功能和相互之間的關系。這對于說明復雜設備的工作原理、生產安裝流程，以及維護和修理操作等需求，都非常有幫助。

實現步驟

接下來就用一個簡單的案例來說明模型零件爆炸效果是如何實現的。

組合模型

在建模軟件中，將模型按其零件或組件進行拆分并導出。每個零件都需要成為獨立的對象，以便在后續步驟中能夠單獨控制其位置和旋轉。這些零件將在場景中進行組合，因此在建模軟件中只需保證各零件的相對位置正確即可完成拼裝。

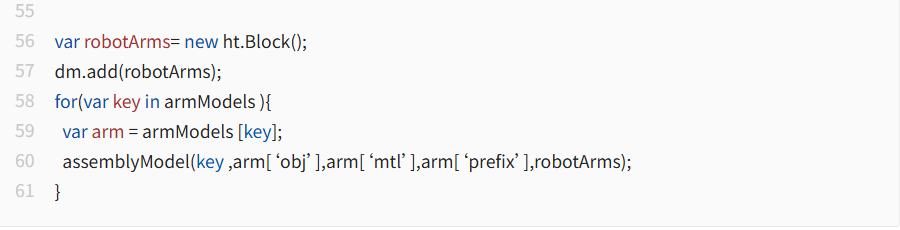

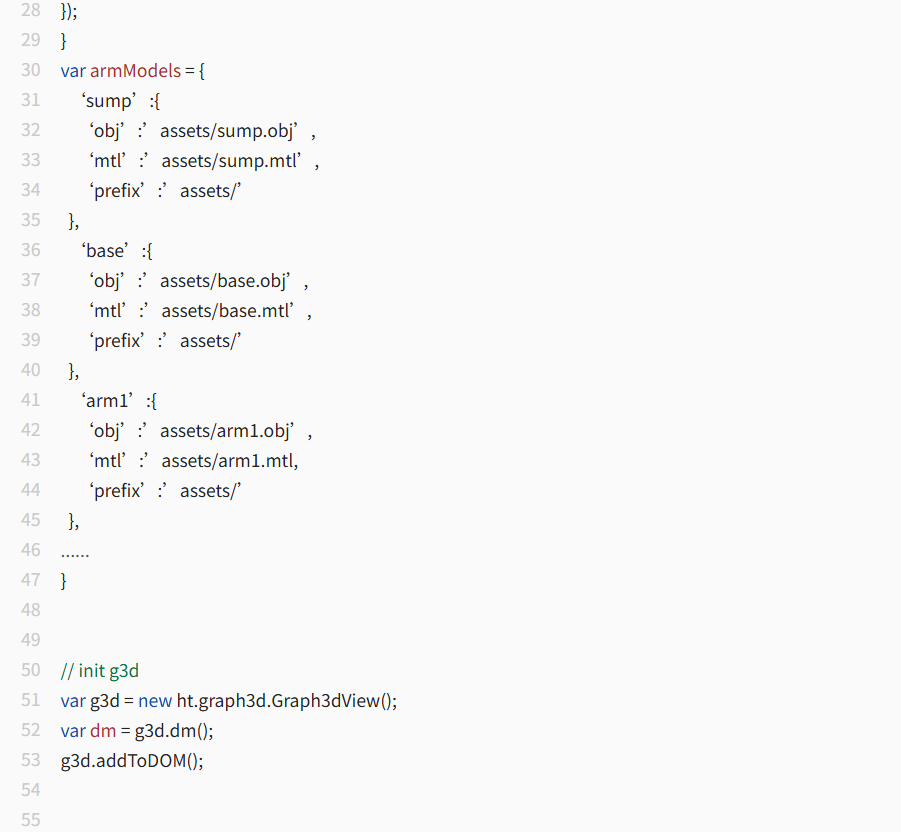

下面以 OBJ 模型為例進行說明：

記錄位置

設計每個零件分離的路徑和終點位置時，需要考慮多個因素，例如爆炸效果是否易于理解、各個零件是否有足夠的分離空間，以及最終展示的整體美感。

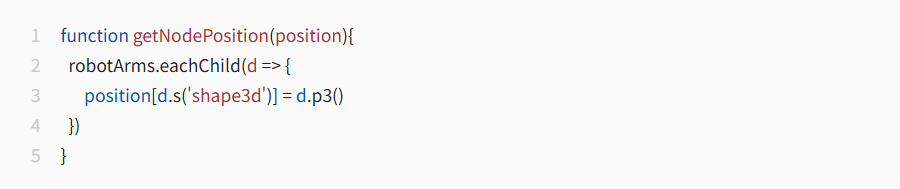

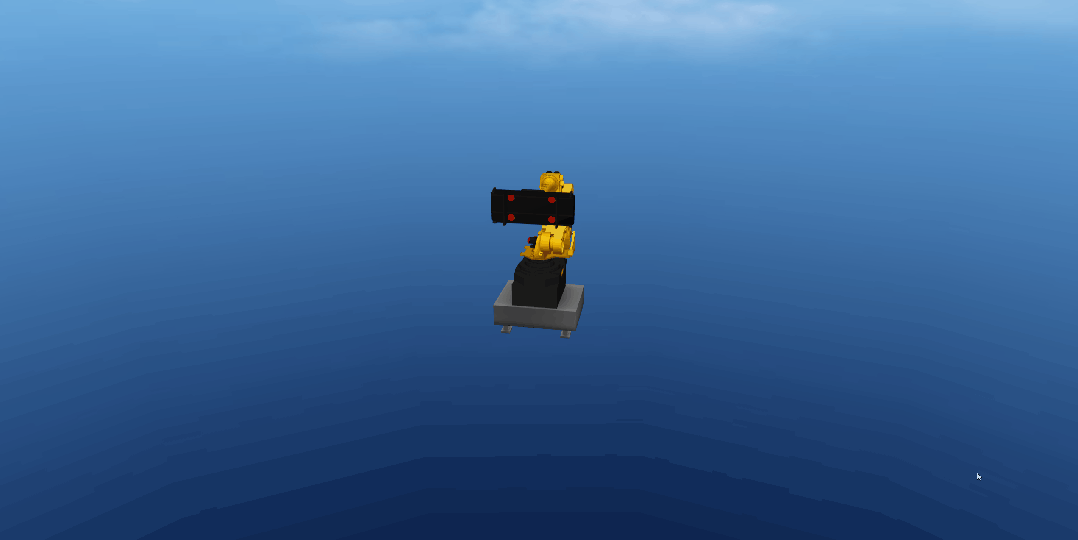

首先，創建兩個對象，分別記錄組合好的模型位置和爆炸散開后的位置。然后，將場景設置為可編輯模式（g3d.setEditable(true)），通過鼠標拖拽調整零件位置，并記錄爆炸散開的位置。

封裝動畫

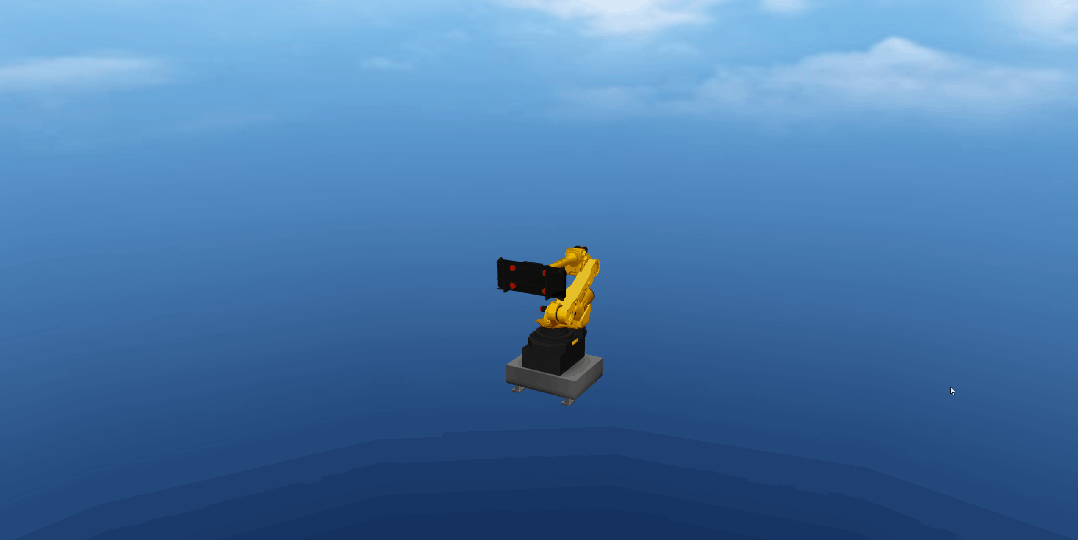

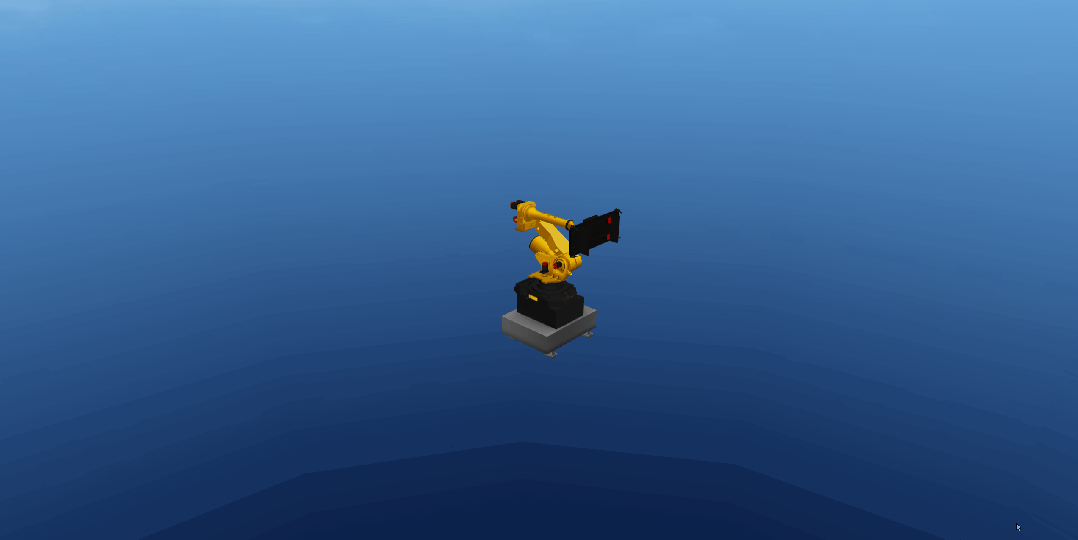

確定每個零件的爆炸路徑，即它們在空間中的運動軌跡。路徑設計可以根據實際需求靈活調整。例如，零件可以沿著不規則的路徑飛散，也可以沿徑向或平行方向有序移動。

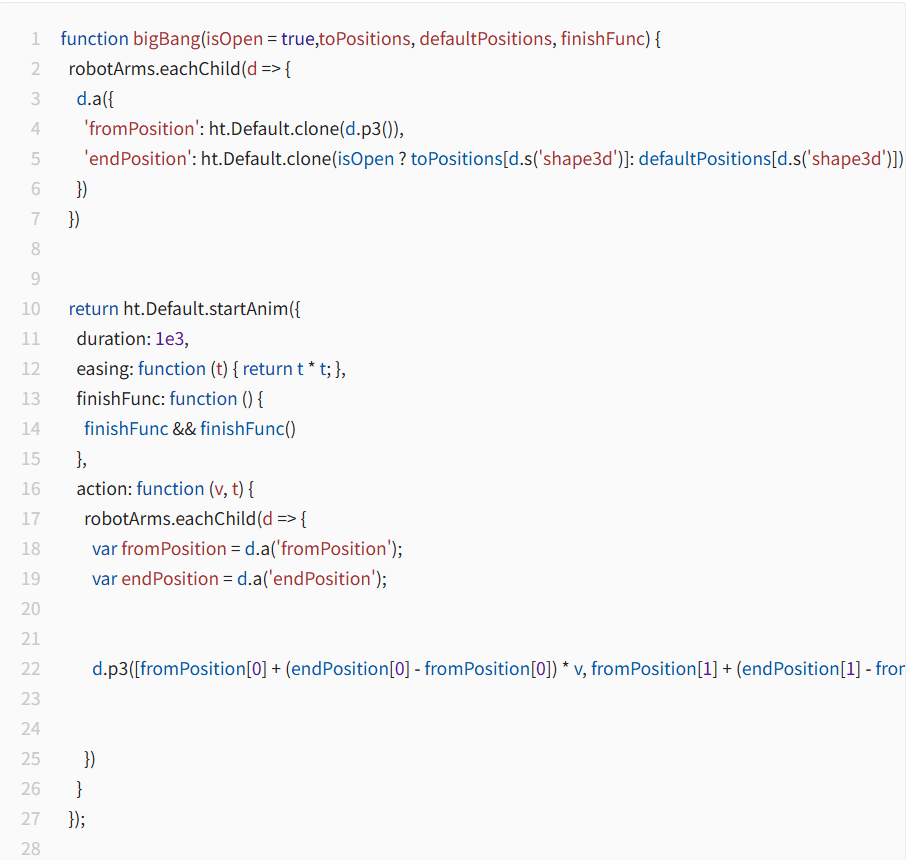

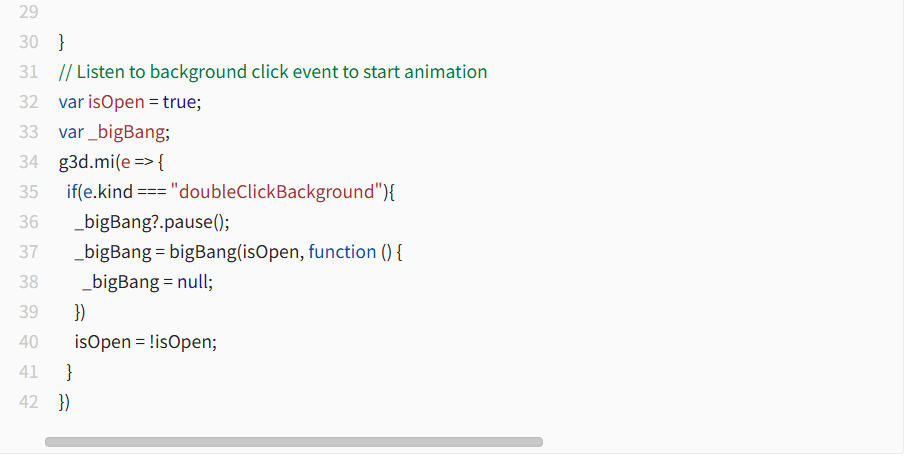

下面以直線擴散為例進行說明：

VR 設備拆解

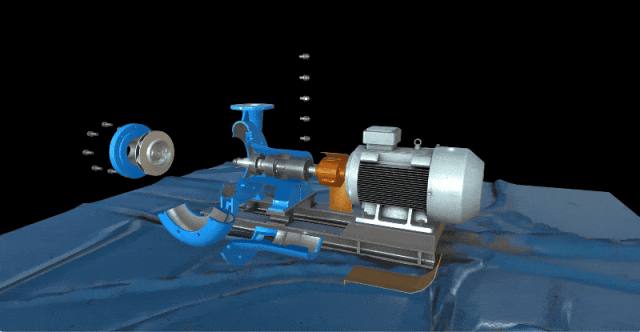

以往在研究工業設備的使用和構造時，通常需要將設備拆解再組合。但由于很多機械設備本身具有一定危險性，在拆解組合過程中帶來一定風險。且部分設備價格昂貴，反復拆解也會降低設備的使用壽命。如傳動裝置的齒輪傳動、鏈傳動和帶傳動，亦或是壓力機械的沖床、剪床、彎邊機、粉碎機、碾壓機、壓印機和模壓機等等。圖撲軟件 VR 可視化的出現，完美的解決了這些難題。

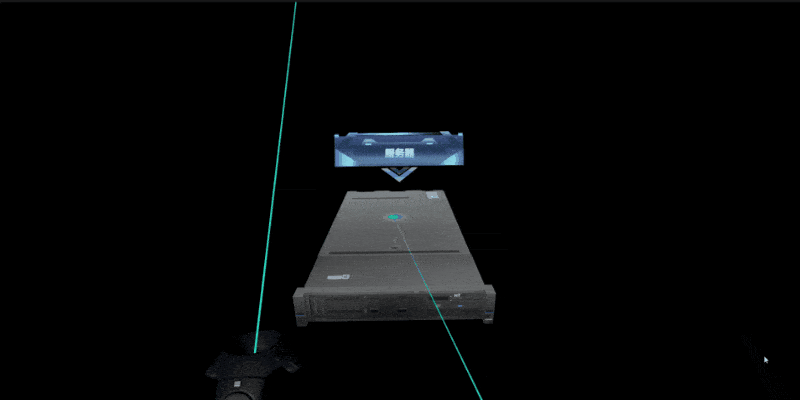

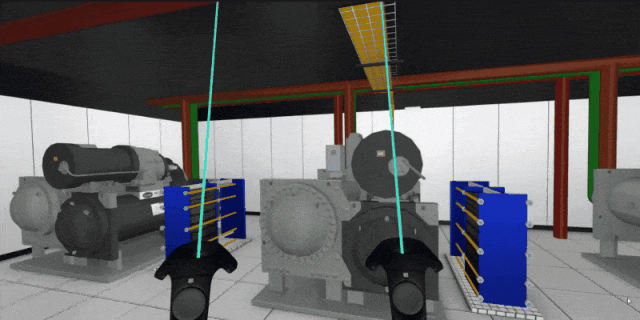

通過圖撲軟件圖形引擎強大的渲染功能，將工業設備的各個部件孿生搭建。進入虛擬空間后，以遙控 VR 手柄發出的射線代替雙手，將模型抓取至需求位置，詳細查看其前、后、左、右、上、下等任意角度。有效避免了因現實機械設備過重、過貴、過大，而造成得展示不全面。

圖撲三維說明書

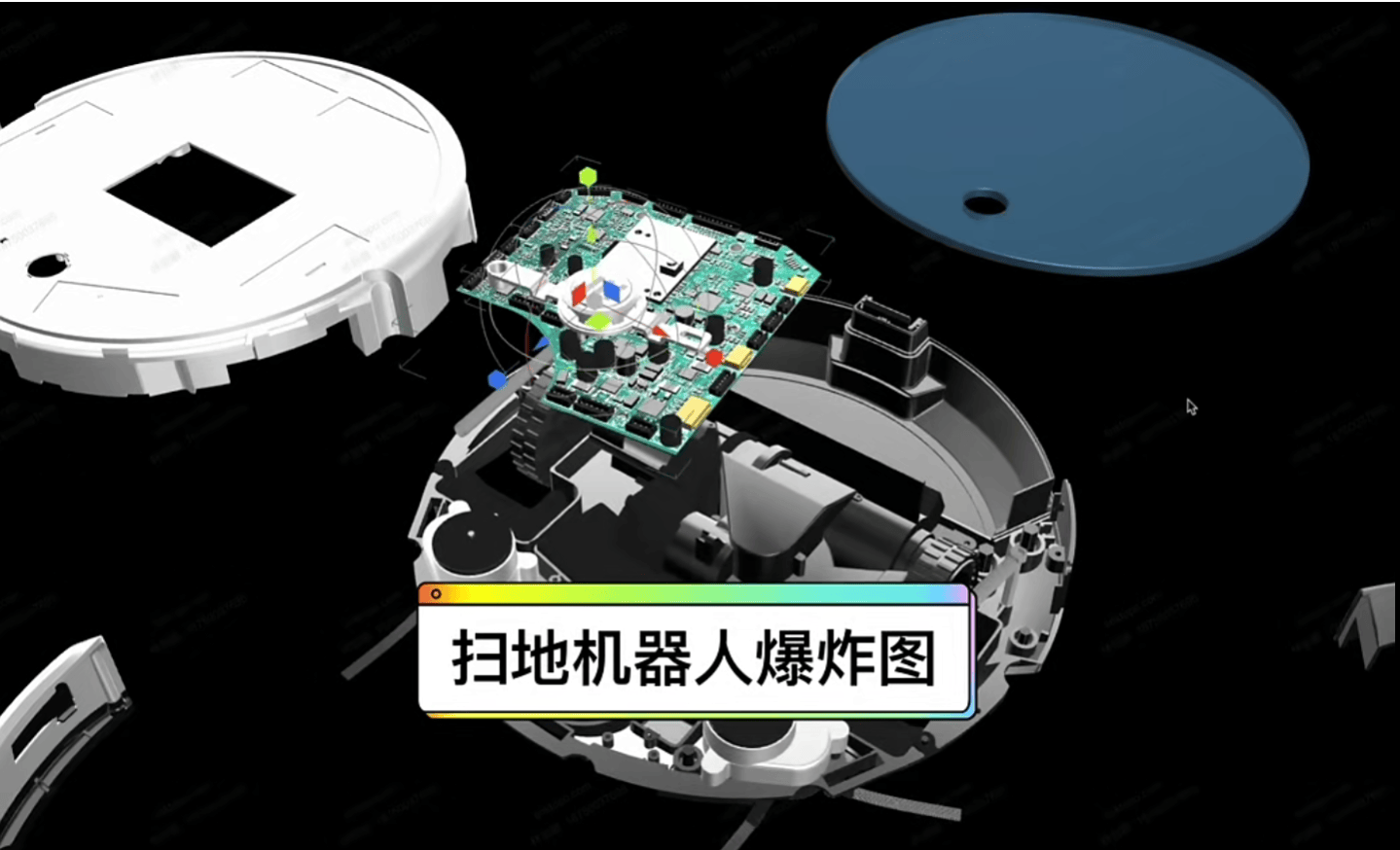

在當今數字化時代，三維爆炸動畫不僅為工業設計和產品展示帶來了全新的視覺體驗，更在三維說明書中發揮著不可替代的作用。

通過圖撲軟件低代碼工業組態數字孿生平臺，用戶可以輕松創建高度逼真的三維爆炸動畫，將復雜的產品結構分解為清晰易懂的可視化內容。這種創新的展示方式不僅提升了用戶體驗，還極大地提高了信息傳遞的效率和準確性。助力各行業邁向更智能、更高效的未來，開啟無限可能。

應用場景

借助爆炸動畫效果，圖撲軟件以三維立體的方式，拆解重組復雜設備零部件，為工業制造、航天航空、智慧軍工和電力能源等領域提供了高效、直觀的可視化解決方案，為各行業的數字化轉型提供了有力支持。

工業制造領域

在工業制造領域，爆炸動畫、三維拆解憑借其獨特的可視化優勢，深度滲透于產品設計、生產制造與維護檢修等多個關鍵環節，推動了工業生產效率與質量的提升，已然成為不可或缺的技術手段。

以發動機為例，發動機結構極其復雜，內部包含眾多精密且相互關聯的部件。在設計階段，工程師通過三維拆解動畫，能夠清晰觀察到每個零件在整體中的位置、裝配關系。在制造過程中，工程師依據三維爆炸動畫，能快速理解零件組裝順序，大大提高裝配效率與準確性，降低因裝配失誤導致的次品率。

航天航空領域

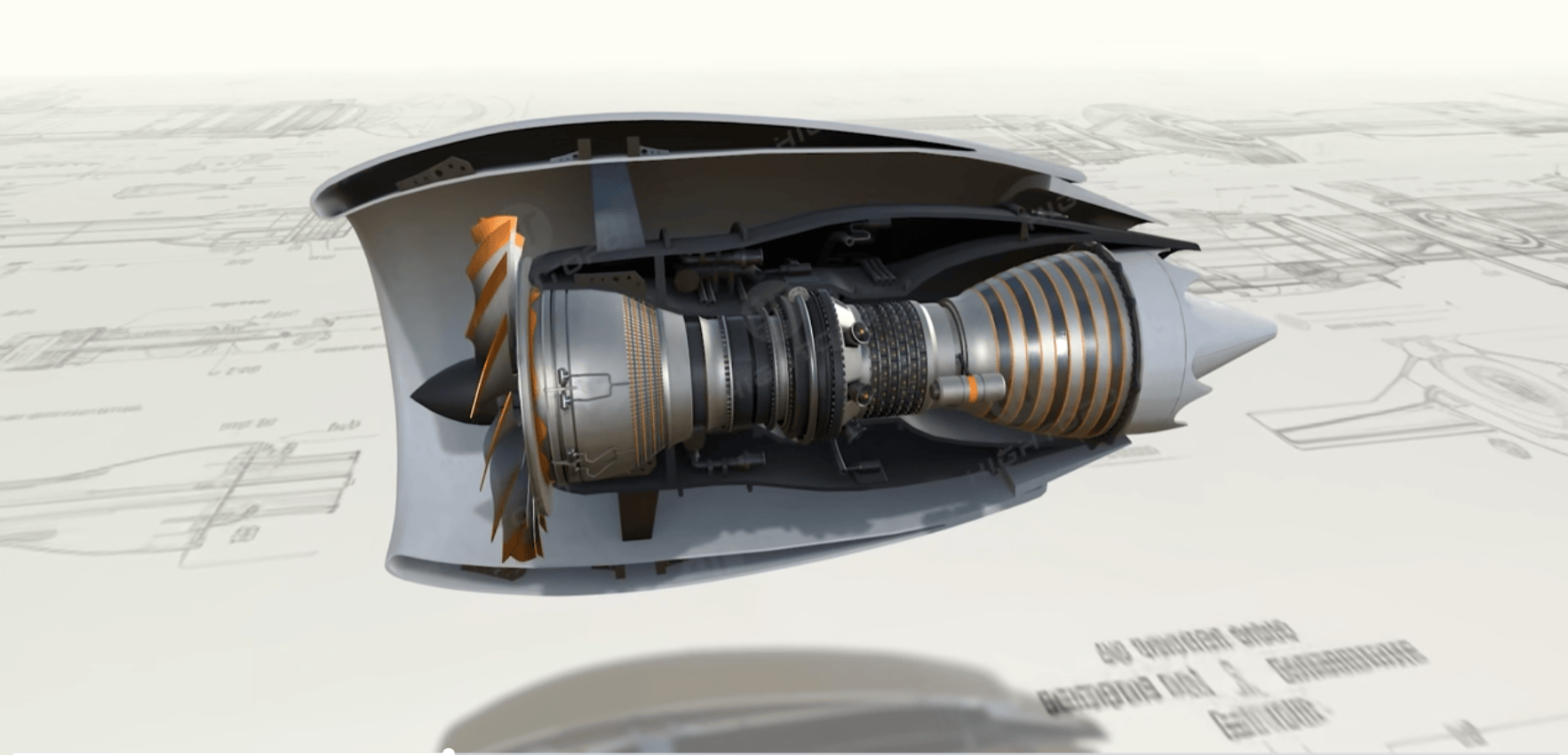

飛機引擎堪稱航天航空領域的核心部件，其安全性與可靠性至關重要。通過圖撲 HT 高精度的三維模型和動畫，工程師可以在虛擬環境中模擬引擎的運行狀態，提前檢測潛在問題。不僅提高了飛機引擎的設計和維護效率，還實現了遠程監控和實時數據分析。

智慧軍工領域

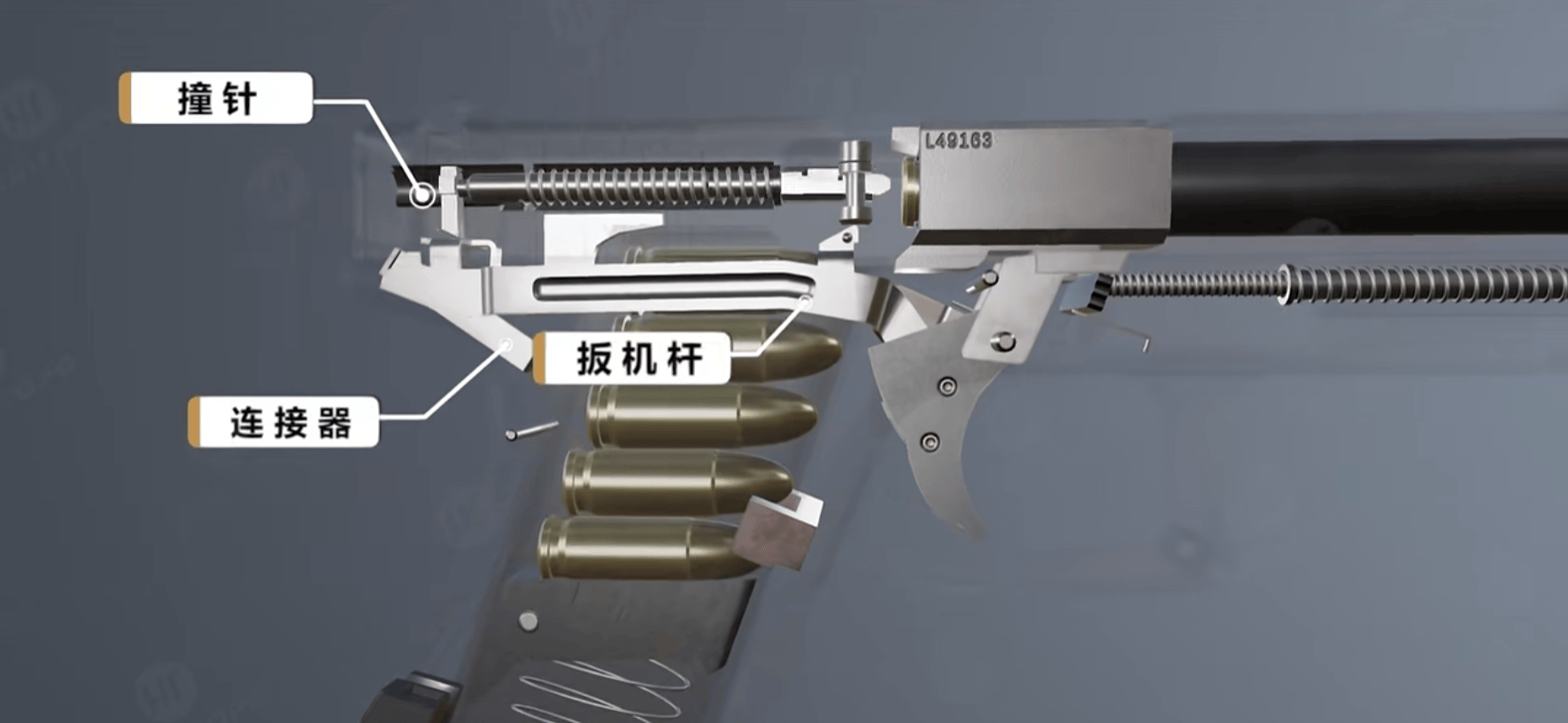

在智慧軍工領域，三維拆解和爆炸動畫技術被應用于手槍等武器裝備的展示與培訓。通過創建手槍的三維模型，可以清晰展示其內部結構和零部件的拆解過程。不僅提高了武器裝備的維護效率，還為軍事人員的培訓提供了直觀的教材。

電力能源領域

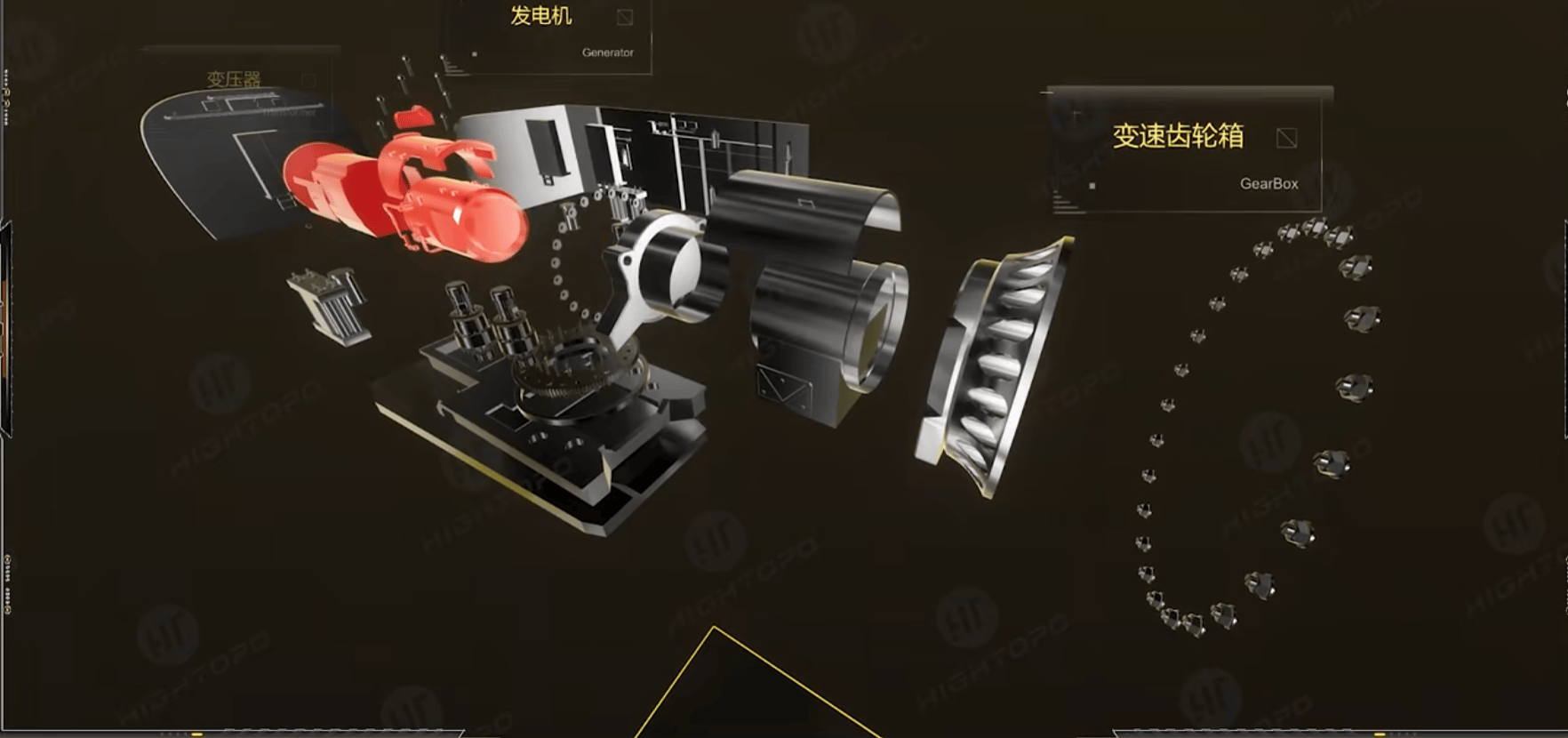

在電力能源領域，三維拆解與爆炸動畫技術已成為展示電力設備內部結構及運行狀態的重要手段。借助圖撲軟件 HT for Web，可精準創建風機、發電站等電力設備的三維模型。以風機為例，其葉片、齒輪箱、發電機等關鍵部件的拆解過程得以清晰呈現。

同時對于其他復雜的機組結構與電氣連接，如發電站、儲能系統等設備也能通過動畫直觀展示。這些動畫不僅助力工程師深入理解設備工作原理，還能結合數字孿生技術，實現遠程監控與實時數據分析，從而提升電力設備的運維效率與管理水平，為電力能源領域的數字化轉型提供有力支持。

應用優勢

增強可視化呈現

以直觀動態形式打破復雜結構的理解壁壘，將設備或產品內部隱藏的細節、裝配關系等清晰展現，無需專業知識儲備也能輕松獲取關鍵信息。

提升理解效率

相比傳統文字、圖片說明，這類動畫能大幅縮短人們對復雜對象的理解時間。在教育場景中，學生可快速掌握機械設備、電子產品工作原理；培訓場景里，員工能迅速熟悉新設備結構，加速知識吸收與技能培養。

便于方案評估與優化

設計人員利用動畫模擬不同設計方案下產品或設備的狀態，提前發現潛在問題，優化設計參數。例如飛機引擎設計時，通過動畫模擬氣流通道變化對性能的影響，助力研發團隊完善設計。

利于知識傳播與留存

生動有趣的動畫形式使復雜知識更易傳播，無論是企業內部培訓資料共享，還是科普知識的廣泛宣傳，都能吸引受眾注意力，且記憶效果遠優于傳統講解，讓知識在受眾腦海中留下深刻印象。

輔助工作流程

在生產制造環節，工人依據拆解與爆炸動畫按順序精準裝配零件，減少操作失誤，提升生產效率與產品質量；在設備維護階段，技術人員借助動畫快速定位故障部件，制定高效維修方案，縮短停機時間，降低成本。

圖撲軟件的爆炸特效與三維拆解，已在工業設計、安全演示等多方面取得顯著成效。圖撲將進一步挖掘數據價值，實現更細膩的動畫效果與更智能的交互體驗，為各行業數字化轉型添磚加瓦。
