LMC6772是一款超低功耗雙比較器，最大10μa/比較器電源電流。它設計用于在較寬的電源電壓范圍內運行，最低電源電壓為2.7V。

數據手冊：*附件：LMC6772-Q1 具有漏極開路輸出的汽車類雙通道低功耗 15V 比較器技術手冊.pdf

LMC6772的共模電壓范圍超過了正負電源軌，在單電源應用中具有顯著優勢。LMC6772的開漏輸出允許有線OR配置。開放漏極輸出還具有允許輸出被拉到高達15V的任何電壓軌的優點，而不管LMC6772的電源電壓如何。

LMC6772適用于低功耗是關鍵參數的系統。在2.7V的電源電壓和軌對軌性能下確保運行，使該比較器成為電池供電應用的理想選擇。

有關此設備的推挽輸出級版本，請參閱LMC6762數據表。

特征
（除非另有說明，否則典型）
低功耗（最大）：ls = 10
PA/compm
電源電壓范圍寬：2.7V至15V
軌到軌輸入Common Mode Voltage
范圍
開漏輸出
短路保護：40 mA
傳播延遲（@Vs = 5V，100 mA
超速）：5 us
LMC 6772 Q通過AEC-Q認證
LMC 6772 Q的溫度為-40 ' c至125 ° c范圍

連接圖

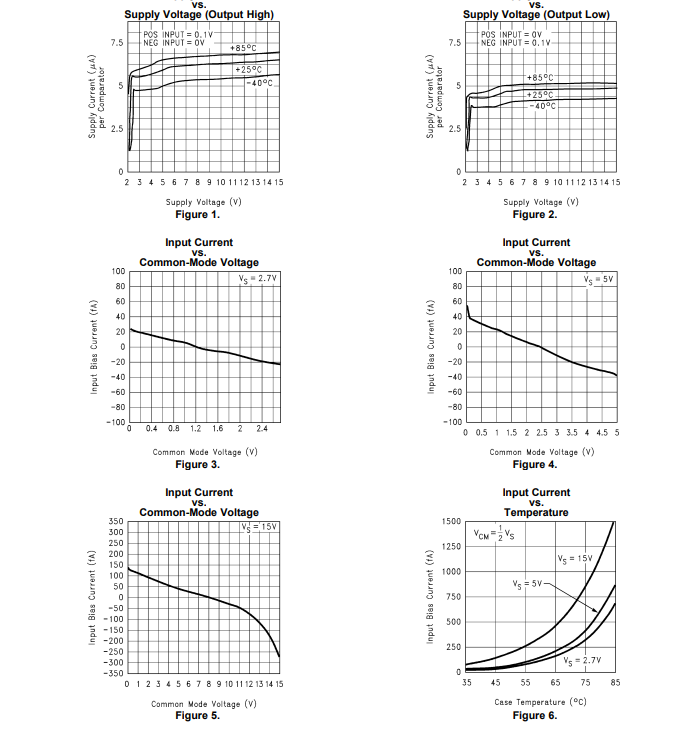

典型特性

應用
膝上型計算機
手機
計量系統
手持電子產品
RC計時器
警報和監控電路
窗口比較器、多頻振蕩器
