HMC865LC3 32 Gbps限幅放大器，采用SMT封裝技術手冊
概述
HMC865LC3是一個限幅放大器，采用無引腳3x3 mm陶瓷表貼封裝，支持高達43 Gbps工作速率。 該放大器提供30 dB差分增益。 使用VAC模擬控制輸入，可在高達800 mVp-p差分范圍內調節輸出電壓擺幅。 32 Gbps工作速率時，加性rms抖動低于300 fs。 HMC865LC3具有內部直流失調校正電路，提供差分10 mVpp輸入靈敏度。
HMC865LC3的所有輸入/輸出RF信號以50 Ω端接至片上+3.3V，可采用交流或直流耦合。 器件的輸出可采用差分或單端配置工作。 輸出可直接連接50 Ω端接系統（以3.3V為基準），如果端接系統通過50 Ω連接非3.3V電平，則可使用隔直電容。
數據表：*附件：HMC865LC3 32 Gbps限幅放大器，采用SMT封裝技術手冊.pdf
應用
- 100 Gbps以太網
- 100 Gbps遠程
- 40 Gbps (D)QPSK接收機
- 用于測試與測量設備的寬帶增益模塊
特性
- 支持高達43 Gbps的數據速率
- 低功耗： 300 mW（Vcc = +3.3V）
- 差分小信號增益： 30 dB
- 高輸入靈敏度： 10 mVp-p（差分）
- 3 dB帶寬： 26.5 GHz
- 高達800 mVp-p差分的可調輸出電壓擺幅
- 16引腳3x3mm SMT封裝： 9mm2
框圖
電氣規格

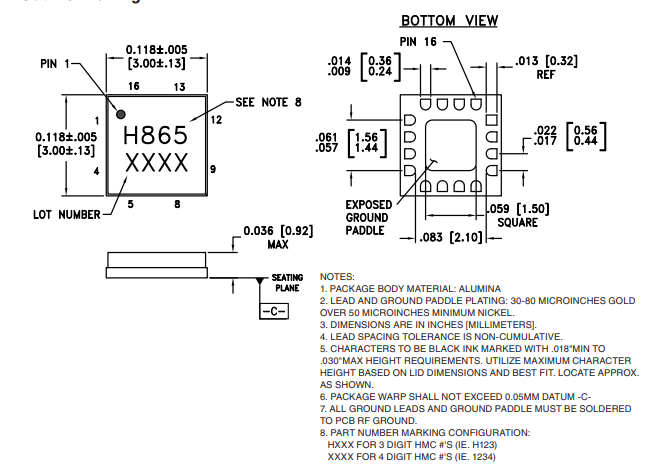

外形圖

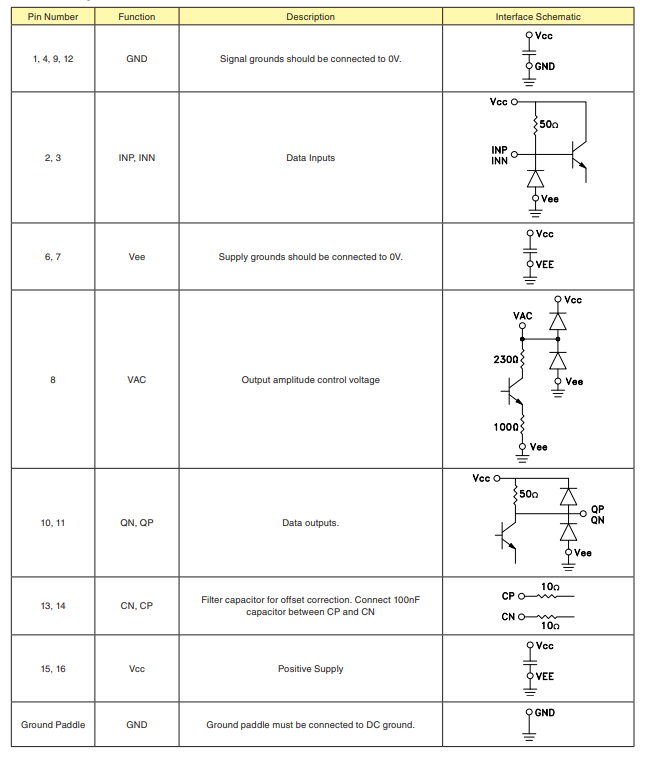

引腳配置描述

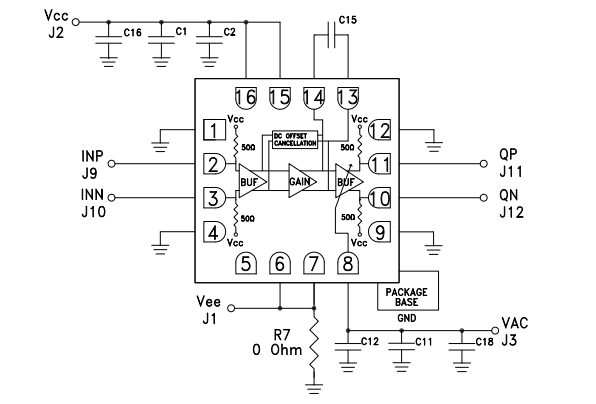

應用電路
