HMC750LP4/750LP4E 12.5 Gbps限幅放大器，采用SMT封裝技術手冊
概述
HMC7501LP4E是一款限幅放大器，旨在支持高達12.5Gbps的數據傳輸速率。該放大器可在較寬的輸入電壓電平范圍內工作，并提供恒定的差分輸出擺幅。HMC7501LP4E具備輸出電平控制引腳，可用于損耗補償或信號電平優化。差分輸出信號擺幅可調整，最高可達880mVp - p 。輸入信號幅度可高達3Vp - p ，以適應飽和的880mVp - p差分信號。
HMC7501LP4E的所有單端輸入均在片內以50歐姆端接到 +5V，可進行交流耦合或直流耦合。HMC7501LP4E的輸出可以差分方式或單端方式進行端接。輸出可直接連接到50歐姆端接至 +5V的直流阻塞電容，同時可使用50歐姆端接到非 +5V電壓。
HMC7501LP4E采用單 +5V直流電源供電，提供符合RoHS標準的塑料小外形封裝（SMT）。
數據表：*附件：HMC750LP4 HMC750LP4E 12.5 Gbps限幅放大器，采用SMT封裝技術手冊.pdf
特性
- 支持高達12.5 Gbps數據速率
- 差分增益： 44 dB
- 2mV p-p輸入靈敏度
- 3 dB帶寬： 11 GHz
- 集成直流失調校正
- 可調差分飽和
O/P電壓擺幅可達
880 mVp-p - +5V單電源
- 極低RMS抖動降低
- 24引腳4x4mm SMT封裝： 16mm2

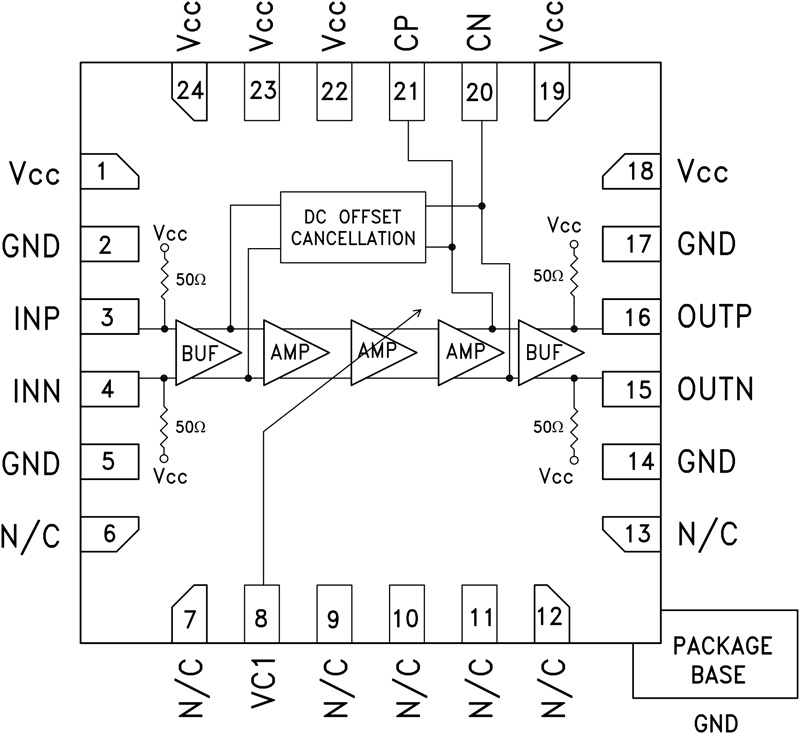

框圖

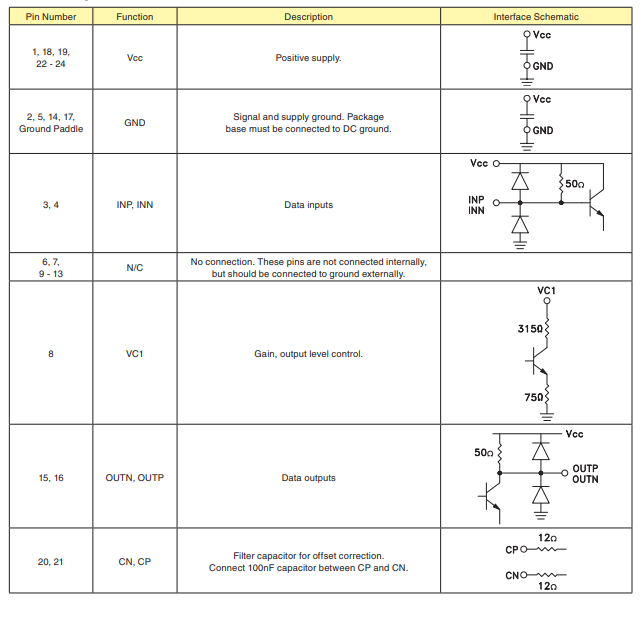

引腳配置描述

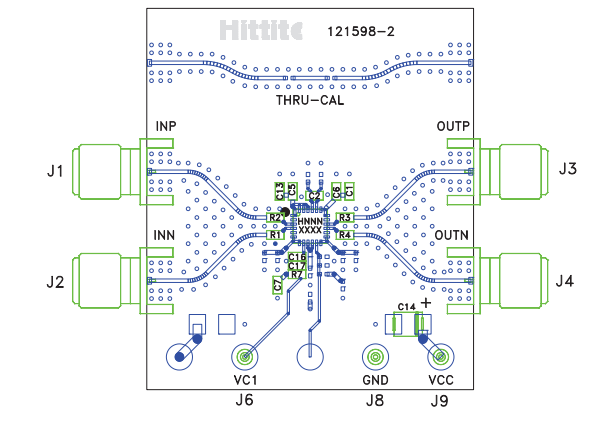

評估PCB

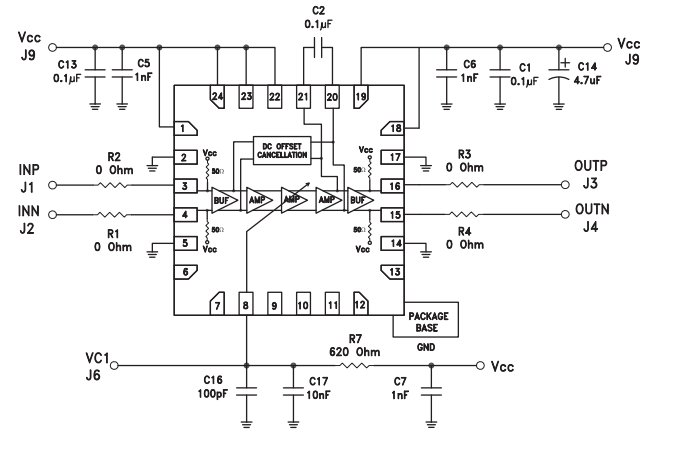

應用電路
