概述
MAX3665低功耗跨阻前置放大器用于622Mbps SDH/SONET應用，在VCC = 3.3V時功耗僅為70mW。它采用+3.3V或+5.0V單電源供電，可將光電二極管的小電流轉換為可測量的差分電壓。直流抵消電路在寬輸入電流電平范圍內提供真正的差分輸出擺幅，從而減少脈寬失真。差分輸出每側使用50Ω進行后部端接。

總跨阻增益標稱值為8kΩ。對于超過大約50μAp-p的輸入信號電平，放大器會將輸出擺幅限制在250mV。MAX3665具有55nA低輸入噪聲，可在1300nm、622Mbps接收器中提供典型值為-33.2dBm的靈敏度。

MAX3665可與帶限幅放大器的MAX3676時鐘恢復和數據重定時IC結合使用。它們一起構成一個完整的3.3V或5.0V 622Mbps SDH/SONET接收器。

MAX3665采用裸片形式，可安裝在一個帶有PIN二極管的接頭上。它包括一個濾波器連接，通過一個連接到VCC的1.5kΩ電阻為光電二極管提供正偏置。該器件采用8引腳μMAX ^?^ 封裝。
數據表：*附件：MAX3665 622Mbps、超低功耗，3.3V跨阻前置放大器，用于SDH SONET技術手.pdf

應用

• PIN光電二極管前置放大器和接收器
• 用于SDH/SONET的再生器
• SDH/SONET接收器

特性

• +3.3V或+5.0V單電源供電
• 折合到輸入端的噪聲：55nARMS
• 當VCC = 3.3V時，功耗為70mW
• 增益：8kΩ
• 峰值輸入電流：450μA
• 確定性抖動：260ps（最大值）
• 差分輸出驅動100Ω負載
• 470MHz帶寬

應用電路

典型操作特性

應用信息

MAX3665是一款低噪聲、寬帶寬跨阻放大器，具備支持622Mbps SDH/SONET接收器的特性。其特性使光纖模塊實現該功能只需三個簡單步驟。

步驟1：為622Mbps接收器選擇跨阻放大器

光纖光學系統對跨阻前置放大器的帶寬、增益和噪聲有要求。MAX3665針對622Mbps SDH/SONET接收器應用優化了這些特性。

一般來說，光纖光學前置放大器的帶寬應為數據速率的0.6至1倍。因此，在622Mbps系統中，帶寬應在375MHz至622MHz之間。帶寬較低會導致圖案相關抖動增加且信噪比降低，而帶寬較高則會增加熱噪聲。MAX3665的典型帶寬為470MHz，使其成為622Mbps應用的理想選擇。

前置放大器的跨阻必須足夠高，以確保預期的輸入信號能產生超過限幅放大器（限幅器）和后續放大器IC中量化噪聲的輸出電平。MAX3676時鐘恢復的輸入靈敏度為3.6mVp - p ，這意味著使用MAX3665時，要產生全限幅輸出，所需的最小跨阻為8kΩ，此時對應的最小可檢測光電流為450nA。

將峰值 - 峰值輸入信號與平均光功率相關聯是很常見的。光功率與輸出電流之間的關系稱為響應度（r），單位為每瓦安培（A/W）。光電探測器的峰值 - 峰值光功率與峰值 - 峰值輸出電流的關系如下：

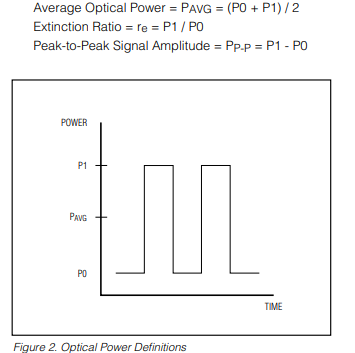

基于SDH/SONET信號占空比為50%的假設，以下等式將峰值 - 峰值光功率與平均光功率和消光比相關聯（見圖2）：
