“最近在社群中看到幾個帖子，反饋說 KiCad 9 打開 PCB 時出現問題，所有工作都丟失了。這的確是一個bug，會在特定情況下發生。”

問題描述

當使用 KiCad 9（無論是 9.0.1 還是 9.0.2）打開某些 PCB 文件時會出現類似上圖設計對象不顯示的情況。調整外觀面板的顯示設置也不起任何作用。這時用戶會誤以為 PCB 文件損壞，出現了內容丟失的情況，非常著急。

問題復現步驟

使用任意版本的 KiCad 9 創建一個新的 PCB 文件，隨意放一些器件或者導線，保存。

使用 KiCad 8.0.8 或以下的版本嘗試打開這個 PCB 文件，因?yàn)榘姹驹驎崾緹o法打開。

此時再用 KiCad 9 嘗試打開這個 PCB，發現 PCB 內容不可見。

遇到該現象的用戶通常同時安裝了 KiCad 8 和 9 兩個版本，且雙擊默認使用 KiCad 8 打開 PCB，從而觸發了步驟 2. 問題僅限于 8.0.8 或 以下版本，8.0.9 不會產生問題。

問題原因分析

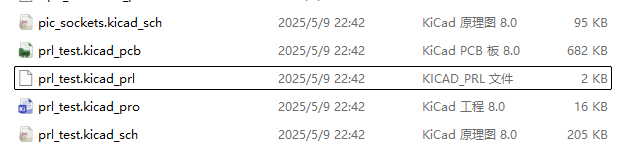

問題是由*.kicad_prl這個文件導致的：

該文件用來記錄項目中的一些設置，比如 PCB 中層的可見性、透明度，選擇過濾器的勾選情況等。以下是一個kicad_prl的實例：

{"board":{ "active_layer":0, "active_layer_preset":"All Layers", "auto_track_width":true, "hidden_netclasses":[], "hidden_nets":[], "high_contrast_mode":0, "net_color_mode":1, "opacity":{  "images":0.6,  "pads":1.0,  "shapes":1.0,  "tracks":1.0,  "vias":1.0,  "zones":0.6 }, "selection_filter":{  "dimensions":true,  "footprints":true,  "graphics":true,  "keepouts":true,  "lockedItems":false,  "otherItems":true,  "pads":true,  "text":true,  "tracks":true,  "vias":true,  "zones":true }, "visible_items":[], "visible_layers":"fffffff_ffffffff", "zone_display_mode":0},"git":{ "repo_password":"", "repo_type":"", "repo_username":"", "ssh_key":""},"meta":{ "filename":"prl_test.kicad_prl", "version":3},"net_inspector_panel":{ "col_hidden":[  false,  false,  false,  false,  false,  false,  false,  false,  false,  false ], "col_order":[  0,  1,  2,  3,  4,  5,  6,  7,  8,  9 ], "col_widths":[  162,  147,  91,  67,  91,  91,  91,  71,  91,  91 ], "custom_group_rules":[], "expanded_rows":[], "filter_by_net_name":true, "filter_by_netclass":true, "filter_text":"", "group_by_constraint":false, "group_by_netclass":false, "show_unconnected_nets":false, "show_zero_pad_nets":false, "sort_ascending":true, "sorting_column":0},"open_jobsets":[],"project":{ "files":[]},"schematic":{ "selection_filter":{  "graphics":true,  "images":true,  "labels":true,  "lockedItems":false,  "otherItems":true,  "pins":true,  "symbols":true,  "text":true,  "wires":true }}}

問題就出在 32 行的 visible_layers。

當嘗試使用 KiCad 8.0.8 及以下版本打開 KiCad 9 的文件時，雖然提示打不開，也并沒有修改 PCB 的內容，但確意外修改了kicad_prl文件中的內容，導致了 bug 的產生。

其實 PCB 文件并沒有損壞，只是因?yàn)閗icad_prl文件中的設置導致層被隱藏了，且無法通過 GUI 恢復。

開發者已經定位到了問題，會在 9.0.3 的版本中修復。

短期解決方案

如果您已經遇到了這個問題，不要著急。其實解決起來很簡單：直接刪除kicad_prl文件重新嘗試打開 PCB 即可。

結束語

如果遇到可能的數據丟失問題，首先不用驚慌。可以先查看下文件的大小或者用文本編輯器打開，查看內容是否正常。

另外，建議打開自動備份功能，這樣即使遇到意外情況，也可以盡可能減小數據丟失的損失。關于自動備份的設置，可以參考：KiCad 中的自動保存與備份。
