概述
PHY1097是一款跨阻放大器，設計用于吉比特?zé)o源光網絡(GPON)的小外形光模塊。PHY1097采用3.3V供電，集成低噪聲互阻放大器，具有25kΩ典型差分互阻、AGC和輸出級。一路輸出用于實現信號強度監測，可吸收或源出與光電二極管電流大小相等的電流，方便連接。使用具有0.5pF電容的光電二極管，器件在2.5Gbps時具有-29dBm靈敏度，波長為1490nm時可提供0.9A/W響應。

PHY1097可提供裸片，便于安裝在探頭內，配合適當?shù)墓饽K和光探測器二極管構成ROSA。
數據表：*附件：PHY1097高靈敏度跨阻放大器技術手冊.pdf

應用

• 千兆位以太網
• GPON光纖網絡單元(ONU)
• OC48電信基礎架構

特性

• -29dBm靈敏度
• 數據速率高達2.5Gbps (NRZ)
• 150nA RMS典型輸入?yún)⒖荚肼?/li>
• 對滿量程輸入范圍提供輸出自動增益控制
• 靈活的鍵合焊盤布局和反相輸出信號，簡化ROSA布局
• 接收信號強度指示輸出
• -40°C至+85°C工作溫度范圍
•

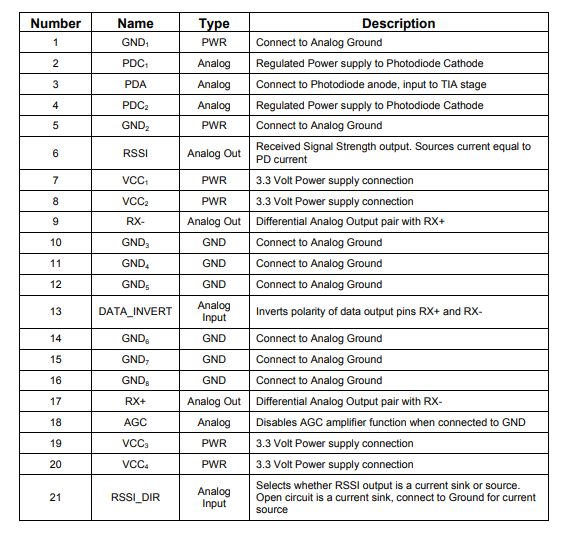

圖2:器件焊盤布局

圖1:外形框圖

器件描述

PHY1097實現了完整的模擬前端功能，將由來自光纖的光調制的光電探測器電流，轉換為差分模擬電壓信號。

PHY1097還為光電探測器提供經過濾波的偏置電流，以提高組件集成度以及信號處理功能。
光電二極管連接

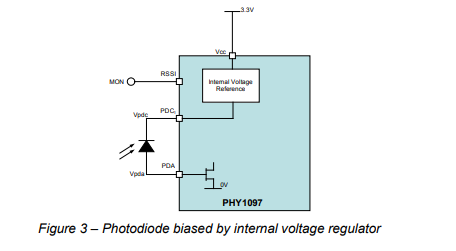

如圖3所示，光電二極管引腳應連接到PHY1097，利用內部電壓基準為光電二極管提供偏置。內部基準提供低噪聲輸出，具有高達4MHz的高電源抑制比。

光電二極管兩端的電壓等于電源電壓Vpdc減去PHY1097輸入晶體管的基極 - 發射極電壓，即Vpda 。陽極電壓Vpda對溫度敏感，典型值為0.8V。

采用外部偏置電源將PIN光電二極管單端連接到PDA輸入，可能會導致靈敏度和帶寬工作不穩定。

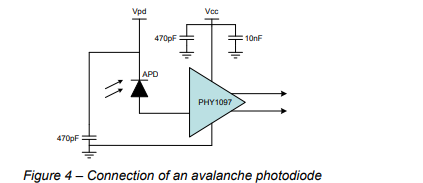

如果要使用雪崩光電二極管（APD），可按圖4所示進行連接。必須從外部對PHY1097的偏置電壓進行濾波，以避免損壞器件。施加到PDA引腳且Vcc關閉（<3.0V）的輸入電流不得超過3.1節最大額定值表中給出的值，否則可能會損壞PDA輸入。RSSI感應來自PDC引腳的MPD電流，在APD等單端應用中不使用該引腳。在這種情況下，應在APD偏置中加入一個電流鏡，以提供RSSI電流。

直流消除

去除輸入信號的直流分量對于減少占空比為50%的信號的脈寬失真至關重要。

直流消除模塊使用內部補償放大器提供低頻反饋，無需外部補償電容。
跨阻放大器（TIA）

跨阻（電流 - 電壓轉換）級是一個低噪聲放大器，通過反饋電阻設置增益。該級具有自動增益控制功能，跨阻值取決于輸出信號電平，可確保輸出不會使信號路徑中的后續級過載。

內部電壓調節器為前端跨阻放大器供電，以增強對電源噪聲的抑制能力。
輸出數據極性

數據極性引腳內部有一個8kΩ上拉電阻。在正常同相工作模式下（無外部連接），該引腳拉高至VDD。在此模式下，光信號“1”對應最大輸入電流，正輸出引腳Rx+上的電壓為“1”。將引腳接地則選擇反相輸出。
輸出增益級

輸出增益級包含一個電壓放大器、一個單端轉差分轉換器和一個電源基準差分輸出緩沖器。

PHY1097具有50Ω單端輸出阻抗，適用于大多數應用。為實現最佳電源噪聲抑制，PHY1097應采用差分端接。
