概述
PHY1095是一款跨阻放大器，設計用于吉比特無源光網絡(GEPON)的小外形光模塊。PHY1095采用3.3V供電，集成低噪聲互阻放大器，具有50kΩ典型差分互阻、AGC和輸出級。一路輸出用于實現信號強度監測，可吸收或源出與光電二極管電流大小相等的電流，方便連接。使用具有0.5pF電容的光電二極管，器件在1.25Gbps時具有-32dBm靈敏度，波長為1490nm時可提供0.8A/W響應。PHY1095可提供裸片，便于安裝在探頭內，配合適當的光電二極管和光探測器構成ROSA。
數據表：*附件：PHY1095 1.25Gbps高靈敏度跨阻放大器技術手冊.pdf

應用

• GEPON光纖網絡單元(ONU)
• 千兆位以太網

特性

• -32dBm靈敏度
• 數據速率高達1.25Gbps (NRZ)
• 60nA RMS典型輸入參考噪聲
• 自動增益控制
• 靈活的鍵合焊盤布局和反相輸出信號，簡化ROSA布局
• 接收信號強度指示輸出，電流方向可選
• -40°C至+85°C工作溫度范圍

輪廓框圖

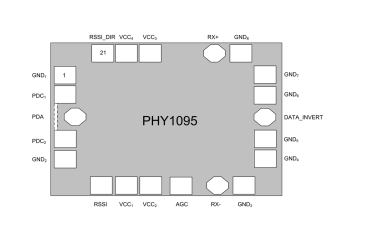

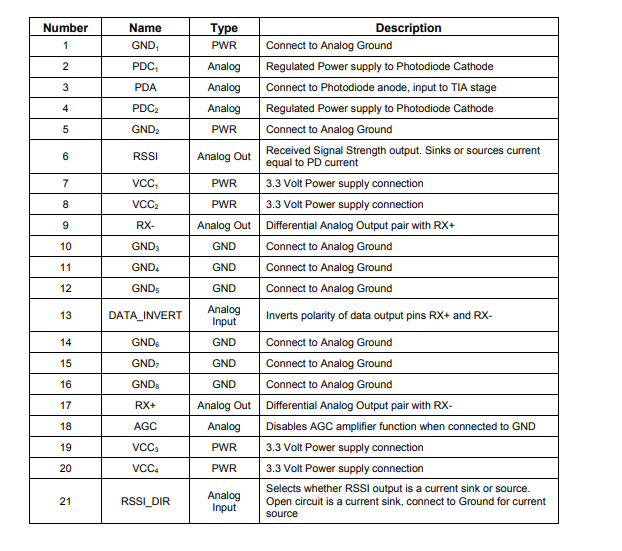

器件焊盤布局

典型應用

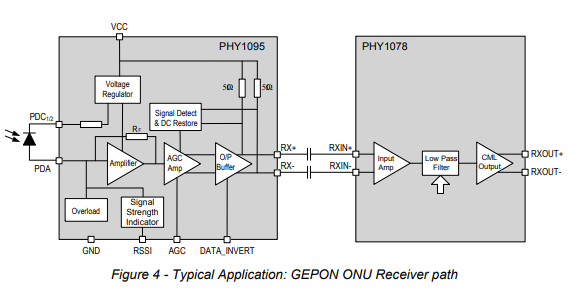

圖4展示了PHY1095的典型應用。在此應用中，PHY1095的輸出連接到菲沃斯（Phyworks）公司的PHY1078 PON激光驅動器和后置放大器電路，構成光纖模塊的接收路徑。

PHY1078提供接收信號監測功能，如信號丟失檢測，并將輸入數據轉換為多種電信號格式。
布局與鍵合

為實現最佳性能，必須盡量減少噪聲拾取并降低寄生元件的影響。

噪聲可通過信號路徑或電源拾取?？缱璺糯笃鳎?a target="_blank">TIA）輸入端的噪聲會與所需信號混合放大。這可能是由于連接到TIA輸入端的其他元件（如光電二極管、電容和鍵合線）拾取噪聲導致的。

信號路徑中的噪聲拾取可通過縮短鍵合線長度，以及確保輸出和鍵合線彼此不靠近且相互垂直來降低。

電源噪聲源于電源設計、去耦措施的質量以及鍵合線的噪聲拾取。

為有效將電源軌噪聲去耦至地，可在光接收次模塊（ROSA）內放置一個電容。該電容應盡可能靠近TIA的VCC引腳放置，以降低鍵合線電感的影響。

PHY1095的高電源抑制比（PSRR）性能可省去去耦電容，且使用較少的接地鍵合點也不會降低靈敏度。低功耗鍵合選項見圖6和圖7。建議在光主機板上對電源和接收信號強度指示（RSSI）進行去耦。

電源上的噪聲也可能是TIA輸出與電源之間耦合導致的。這種耦合發生在輸出鍵合線與電源鍵合線之間，因此這些鍵合線應盡量短且相互垂直。

PHY1095通過復制一些器件輸入和輸出，提供替代鍵合選項，從而在不影響性能的前提下實現多種ROSA引腳輸出。
