概述
PHY1040-01是一款連續模式VCSEL/激光驅動器和限幅放大器，用于SFP和SFF應用中的光纖模塊。配合PHY1095-01互阻放大器和低成本串行EEPROM或微控制器使用時，器件可構成一個完備的SFP模塊解決方案。發送器部分集成調制器輸出級，優化了作為共陽極配置的激光或VCSEL驅動器。

偏置電流可由快速建立APC環路或溫度查找表開環模式控制。接收器包括可編程帶寬的限幅放大器。信號檢測/信號丟失報警通過輸入調幅信號和用戶可選的門限、滯回實現。

PHY1040-01采用3.3V供電，-40°C至+95°C工作溫度范圍。器件采用32引腳、5mm x 5mm、符合RoHS標準的QFN封裝。
數據表：*附件：PHY1040-01 125Mbps至1.25Gbps VCSEL 激光驅動器和后置放大器技術手冊.pdf

應用

• 高速以太網
• 千兆位以太網
• OC-3

特性

• 共陽極VCSEL驅動器輸出級，32mA (最大值)調制驅動電流和20mA偏置電流
• 連續模式激光驅動器，高達80mA調制電流和90mA偏置電流
• 閉環或開環偏置模式，帶有溫度查找表
• 溫度補償調制電流
• 限幅放大器，帶有可編程低通濾波器和輸出擺幅
• 器件設置儲存在外部2k EEPROM

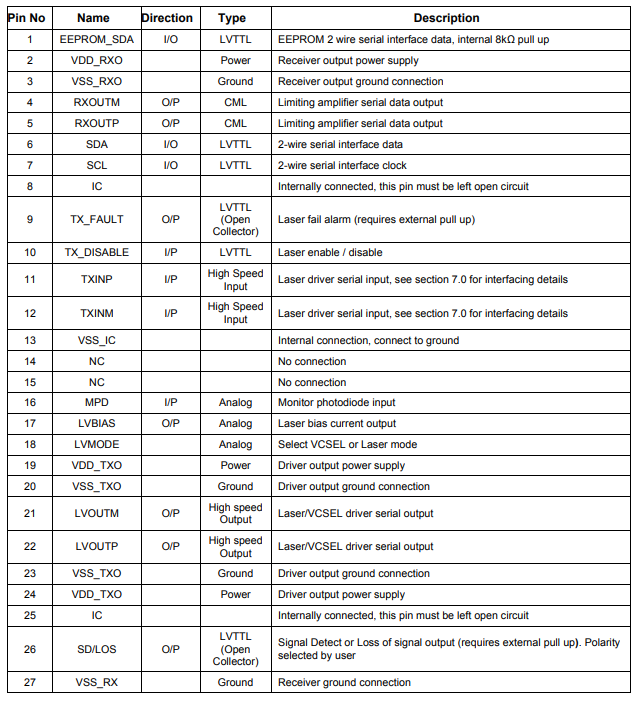

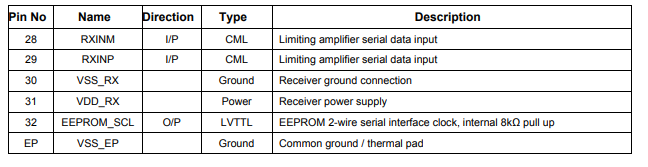

引腳配置描述

功能描述
概述

發射器特性

發射器輸入緩沖器為垂直腔面發射激光器（VCSEL）/激光驅動器輸出級提供必要的驅動。它包含一個內部高阻抗偏置網絡，設計為直流耦合或交流耦合。對于高頻應用，必須使用外部終端網絡。

VCSEL/激光驅動器輸出旨在使用交流耦合或直流耦合，以共陽極配置驅動VCSEL激光器。

激光驅動器電路在設備輸出引腳LVOUTP處測得的最大峰峰值調制電流為80毫安。VCSEL驅動器輸出級提供最大30毫安的調制驅動和20毫安的偏置電流。

默認情況下，發射器為同相；然而，為簡化差分信號的印刷電路板（PCB）布局，可通過將TX_POLARITY（Cah，TX_DBUFF，位0）設置為“1”來反轉數據極性。
LVMODE

通過將LVMODE引腳置高（激光模式）或置低（VCSEL模式），可選擇PHY1040的VCSEL或激光模式。LVMODE（ECh，LVMODE，位5）可用于識別該引腳的邏輯電平。

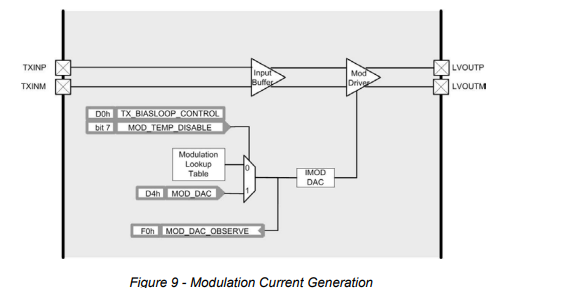

調制電流控制

調制電流可以通過固定寄存器值設置，也可以通過溫度索引查找表（LUT）進行控制。

如果MOD_TEMP_DISABLE設置為“1”（D0h，TX_BIASLOOP_CONTROL，位7），則調制數模轉換器（DAC）直接由寄存器（D4h，MOD_DAC）設置。

如果MOD_TEMP_DISABLE設置為“0”，則使用一個64字節的查找表來設置調制DAC。該查找表由溫度模數轉換器（ADC）（E1h，TEMP_ADC_VALUE）索引，索引計算方式如下：
索引 = (溫度ADC值 × 64) / 255 。

查找表的值存儲在電可擦可編程只讀存儲器（EEPROM）中，地址范圍從80h（最低溫度項）到BFh（最高溫度項），并在啟動時傳輸?shù)狡霞拇嫫鳌?/p>

通過讀取MOD_DAC_OBSERVE（F0h），可以觀察調制DAC的當前設置。
