TPS22916xx 是一款小型單通道負載開關,使用低泄漏 P 溝道 MOSFET,可實現最小的功率損耗。先進的柵極控制設計支持低至 1 V 的工作電壓,導通電阻和功率損耗的增加最小。
多個 timing 選項可用于支持各種系統加載條件。對于重電容負載,C 版本中的慢速導通時序可最大限度地減少浪涌電流。在輕電容負載的情況下,B 版本中的快速定時減少了所需的等待時間。
*附件:tps22916.pdf
開關導通狀態由數字輸入控制,該數字輸入能夠直接與低壓控制信號連接。提供高電平有效和低電平有效 (L) 版本。首次上電時,使用智能下拉來防止 ON 引腳懸空,直到系統排序完成。在 ON 引腳被故意驅動為高電平 (≥V 后 IH 系列 ),則斷開 Smart Pulldown 以防止不必要的功率損失。
TPS22916xx 采用小型、節省空間的 0.78 mm × 0.78 mm、0.4mm 間距、0.5mm 高的 4 引腳晶圓芯片級 (WCSP) 封裝 (YFP)。該器件的額定工作溫度范圍為 –40°C 至 +85°C。
特性
- 輸入工作電壓范圍 (V
在):1 V 至 5.5 V - 最大連續電流 (I
麥克斯): 2 安培 - 導通電阻 (R
上):- 5 伏
在= 60 mΩ(典型值),100 mΩ(最大 85°C) - 1.8 伏
在= 100 mΩ(典型值),150 mΩ(最大 85°C) - 1 伏
在= 200 mΩ(典型值),325 mΩ(最大 85°C)
- 5 伏
- 超低功耗:
- ON 狀態 (I
Q):0.5 μA(典型值)、1 μA(最大值) - OFF 狀態 (I
標清):10 nA(典型值)、100 nA(最大值) - TPS22916BL/CL/CNL (I
標清): 100 nA(典型值),300 nA(最大值)
- ON 狀態 (I
- 智能 ON 引腳下拉 (R
帕金森):- ON ≥ V
IH 系列(我上):10 nA(最大值) - ON ≤ V
IL (英語)(R帕金森): 750 kΩ (典型值)
- ON ≥ V
- C 版本中的慢速時序限制了浪涌電流:
- 5V 導通時間 (t
上):5 mV/μs 時為 1400 μs - 1.8V 導通時間 (t
上):1 mV/μs 時為 3000 μs - 1V 導通時間 (t
上):0.3 mV/μs 時為 6500 μs
- 5V 導通時間 (t
- b 版本中的快速計時減少了等待時間:
- 5V 導通時間 (t
上):57 mV/μs 時為 115 μs - 1.8V 導通時間 (t
上):12 mV/μs 時為 250 μs - 1V 導通時間 (t
上):3.3 mV/μs 時為 510 μs
- 5V 導通時間 (t
- 始終開啟真正的反向電流阻斷 (RCB):
- 激活電流 (I
RCB):–500 mA(典型值) - 反向泄漏 (I
IN,RCB):–300 nA(最大值)
- 激活電流 (I
- 快速輸出放電 (QOD):150 Ω(典型值)(N 版本沒有 QOD)
- 低電平有效使能選項(L 版本)
參數

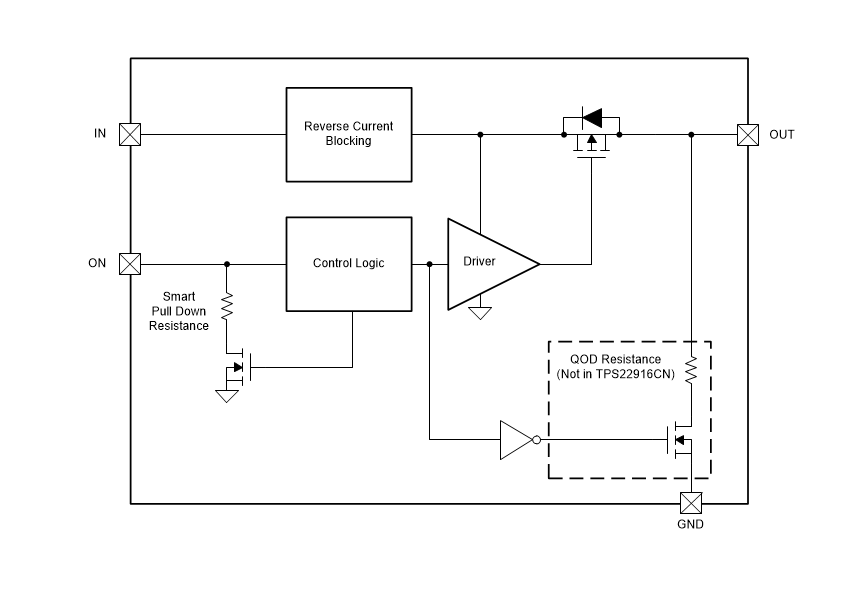

方框圖
1. 產品概述
- ?類型?:1-V–5.5-V, 2-A, 60-mΩ 超低泄漏負載開關
- ?應用?:適用于可穿戴設備、智能手機、平板電腦、便攜式音箱等
- ?特點?:
- 超低ON電阻:5V時60mΩ(典型值),1.8V時100mΩ(典型值),1V時200mΩ(典型值)
- 超低功耗:ON狀態0.5μA(典型值),OFF狀態10nA(典型值)
- 智能ON引腳下拉電阻
- 快速和慢速開啟時間選項,以限制涌入電流
- 始終開啟的反向電流阻斷(RCB)功能
- 快速輸出放電(QOD)功能(N版本無此功能)
- 可選的活動低使能選項(L版本)
2. 封裝與尺寸
- ?封裝?:0.78 mm × 0.78 mm, 0.4-mm pitch, 0.5-mm height 4-pin Wafer-Chip-Scale (WCSP)封裝(YFP)
- ?溫度范圍?:-40°C至+85°C
3. 電氣特性
- ?輸入操作電壓范圍?:1V至5.5V
- ?最大連續電流?:2A
- ?ON電阻?:
- 5V時:60mΩ(典型值),100mΩ(85°C最大值)
- 1.8V時:100mΩ(典型值),150mΩ(85°C最大值)
- 1V時:200mΩ(典型值),325mΩ(85°C最大值)
- ?功耗?:
- ON狀態靜態電流(IQ):0.5μA(典型值),1μA(最大值)
- OFF狀態靜態電流(ISD):10nA(典型值),100nA(最大值),TPS22916BL/CL/CNL版本為300nA(最大值)
4. 功能描述
- ?開啟與關閉控制?:通過數字ON引腳控制,兼容1.2V、1.8V、2.5V、3.3V或5.5V GPIO
- ? 快速輸出放電(QOD) ?:當開關禁用時,連接在VOUT和GND之間的放電電阻可防止輸出浮動
- ? 反向電流阻斷(RCB) ?:當VOUT大于VIN且反向電流超過閾值時,開關將禁用并在反向電壓條件存在時保持關閉狀態
- ?智能ON引腳下拉電阻?:當ON引腳電壓低于閾值時,下拉電阻連接以防止引腳浮動
5. 應用場景
- 適用于需要超低泄漏電流和超低功耗的應用,如便攜式設備中的電源管理
6. 布局與散熱
- ?布局指南?:輸入和輸出電容器應盡可能靠近設備放置,以減少寄生跡線電感的影響
- ?散熱考慮?:最大IC結溫必須限制在125°C以下,使用寬跡線有助于最小化寄生電氣效應
7. 文檔與支持
- 提供數據手冊、應用指南和相關文檔
- 可通過TI官網獲取文檔更新通知和支持資源
8. 注意事項
- 在使用過程中需遵守靜電放電(ESD)防護措施
- 設計時應確保符合所有安全、監管和其他要求
TPS22916xx系列負載開關以其超低泄漏電流、超低功耗和靈活的控制選項,適用于各種便攜式電子設備中的電源管理應用。
-
