TPS22914/15 是一個小而低的 R 上 ,具有受控轉換速率的單通道負載開關。該器件包含一個 N 溝道 MOSFET,可在 1.05 V 至 5.5 V 的輸入電壓范圍內工作,并支持 2 A 的最大連續電流。該開關由開和關輸入控制,該輸入能夠直接與低壓控制信號連接。
*附件:tps22914.pdf
體積小,R 低上使該器件非常適合用于空間受限的電池供電應用。該開關的寬輸入電壓范圍使其成為適用于許多不同電壓軌的多功能解決方案。該器件的受控上升時間大大降低了由大大容量負載電容引起的浪涌電流,從而減少或消除了電源下降。該TPS22915通過集成一個 143 Ω 下拉電阻器,在開關關閉時實現快速輸出放電 (QOD),進一步減小了解決方案的總尺寸。
TPS22914/15 采用小型、節省空間的 0.78 mm x 0.78 mm、0.4 mm 間距、0.5 mm 高的 4 引腳晶圓芯片級 (WCSP) 封裝 (YFP)。該器件的額定工作溫度范圍為 –40°C 至 +105°C 的自由空氣溫度。
特性
- 集成單通道負載開關
- 輸入電壓范圍:1.05 V 至 5.5 V
- 低導通電阻 (R
上)- R
上V 時 = 37 mΩ(典型值)在= 5 伏 - R
上V 時 = 38 mΩ(典型值)在= 3.3 伏 - R
上V 時 = 43 mΩ(典型值)在= 1.8 伏
- R
- 2A 最大連續開關電流
- 低靜態電流
- V 時為 7.7 μA(典型值)
在= 3.3 伏
- V 時為 7.7 μA(典型值)
- 低控制輸入閾值允許使用 1 V 或更高的 GPIO
- 受控轉換速率
- t
R(TPS22914B/15B) = 64 μs(V 時)在= 3.3 伏 - t
R(TPS22914C/15C) = 913 μs(V 時)在= 3.3 伏
- t
- 快速輸出放電(僅限 TPS22915)
- 超小型晶圓芯片級封裝
- 0.78mm × 0.78mm,0.4mm 間距,0.5mm 高 (YFP)
- ESD 性能測試符合 JESD 22 標準
- 2 kV HBM 和 1 kV CDM
參數

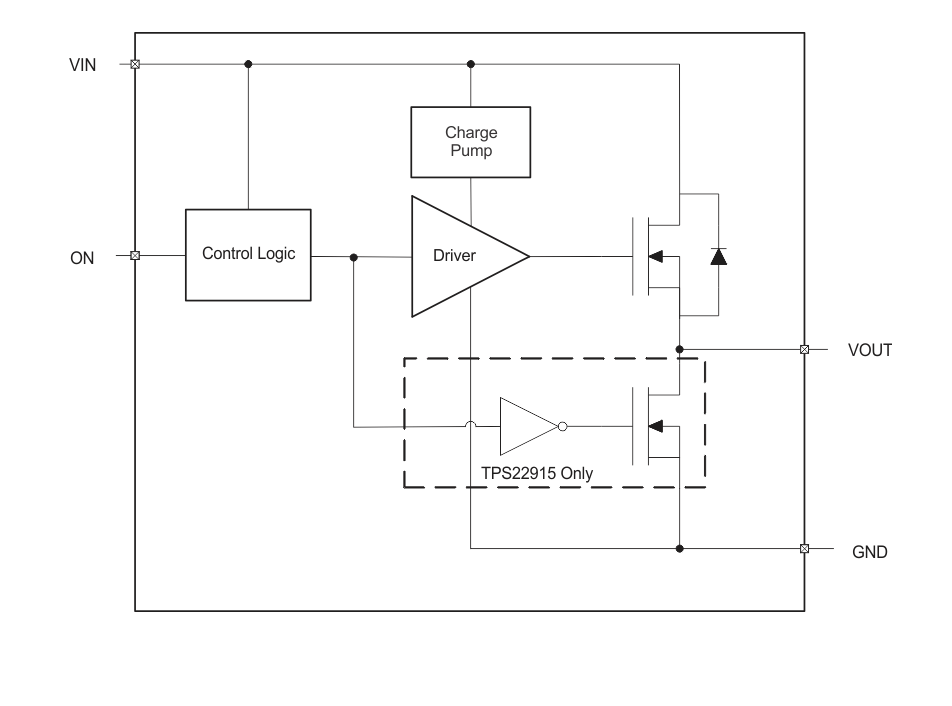

方框圖
1. 產品概述
TPS22914是一款小尺寸、低導通電阻(RON)的單通道負載開關,具有可控的上升時間(slew rate)和低靜態電流。該器件適用于空間受限、電池供電的應用,如智能手機、平板電腦、超薄筆記本等。
2. 主要特性
- ?集成單通道負載開關?:內置N-channel MOSFET,支持最大連續電流2A。
- ?低導通電阻?:典型RON值為37mΩ(VIN = 5V),適合低電壓、高電流應用。
- ?可控上升時間?:減少大容性負載引起的涌入電流,降低或消除電源壓降。
- ?低靜態電流?:典型值為7.7μA(VIN = 3.3V),降低待機功耗。
- ?超小封裝?:0.78mm x 0.78mm的Wafer-Chip-Scale封裝,節省空間。
- ?快速輸出放電?(TPS22915版本):集成143Ω下拉電阻,快速放電輸出電容。
3. 應用領域
4. 功能描述
- ?開關控制?:通過ON引腳控制開關狀態,兼容低電壓GPIO信號。
- ?輸入電容?:推薦在VIN和GND之間放置1μF陶瓷電容,以限制涌入電流引起的電壓降。
- ?輸出電容?:由于內置體二極管,推薦CIN大于CL,以避免VOUT超過VIN。
- ?快速輸出放電?(TPS22915):當開關關閉時,通過集成下拉電阻快速放電輸出電容。
5. 電氣特性
- ?輸入電壓范圍?:1.05V至5.5V。
- ?最大連續開關電流?:2A。
- ?典型RON?:37mΩ(VIN = 5V),38mΩ(VIN = 3.3V),43mΩ(VIN = 1.8V)。
- ?典型靜態電流?:7.7μA(VIN = 3.3V)。
- ?上升時間?:TPS22914B/15B典型值為64μs(VIN = 3.3V),TPS22914C/15C典型值為913μs(VIN = 3.3V)。
6. 熱特性
- ?結到環境熱阻?:193°C/W(YFP封裝)。
- ?最大結溫?:125°C。
7. 封裝與尺寸
- ?封裝類型?:4引腳DSBGA(YFP),0.78mm x 0.78mm,0.4mm間距,0.5mm高度。
8. 布局指南
- ?輸入/輸出走線?:應盡可能短且寬,以適應高電流。
- ?旁路電容?:VIN和VOUT引腳應旁路至地,推薦使用低ESR陶瓷電容。
- ?熱設計?:確保所有走線盡可能短,使用寬走線以最小化寄生電感和熱阻抗。
9. 應用注意事項
- 在選擇輸入和輸出電容時,需考慮應用中的最大電流和功率損耗。
- 確保ON引腳不被懸空,必須驅動為高或低電平以確保正確功能。
- 在高功率耗散應用中,可能需要考慮額外的散熱措施。
10. 文檔與支持
提供了詳細的數據手冊、應用指南和相關文檔,以幫助用戶正確設計和實現TPS22914負載開關。
-
