TPS2295x-Q1 是具有受控導通功能的小型單通道負載開關。這些器件包含一個 N 溝道 MOSFET，可在 0.7 V 至 5.7 V 的輸入電壓范圍內工作，并支持 5 A 的最大連續電流。
*附件：tps22954-q1.pdf

集成的可調欠壓鎖定 （UVLO） 和可調電源良好 （PG） 閾值提供電壓監控以及強大的電源排序功能。該器件的可調上升時間控制大大降低了各種大容量負載電容的浪涌電流，從而減少或消除了電源壓降。該開關由開/關輸入 （EN） 獨立控制，該輸入能夠直接與低壓控制信號連接。該器件中集成了一個 15 Ω 的片上負載，以便在開關禁用時對輸出進行快速放電。增強的快速輸出放電 （QOD） 在設備斷電以完成輸出放電后短時間保持活動狀態。

TPS2295x-Q1 采用小型、節省空間的 10SON 封裝，并帶有集成導熱墊，可實現高功率耗散。該器件的額定工作溫度范圍為 –40°C 至 +125°C 的空氣溫度。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 集成單通道負載開關
• 輸入電壓范圍：0.7 V 至 5.7 V
• R上電阻
  • R上V 時 = 14 mΩ 在 = 5 V （V 偏見 = 5 V）
• 最大連續開關電流為 5A
• 可調欠壓鎖定閾值 （UVLO）
• 帶電源正常 （PG） 指示燈的可調電壓監控器
• 可調輸出轉換速率控制
• 增強型快速輸出放電在斷電后保持活動狀態（僅限 TPS22954-Q1）
  • 15 Ω（典型值）可在 10 ms 內放電 100 μF
• 禁用時反向電流阻斷（僅限 TPS22953-Q1）
• 啟用后，在檢測到 Supervisor 故障后自動重啟
• 熱關斷
• 低靜態電流 ≤ 50 μA
• SON 10 引腳封裝，帶導熱墊
• ESD 性能測試符合 JESD 22 標準
  • 2kV HBM 和 750V CDM

參數

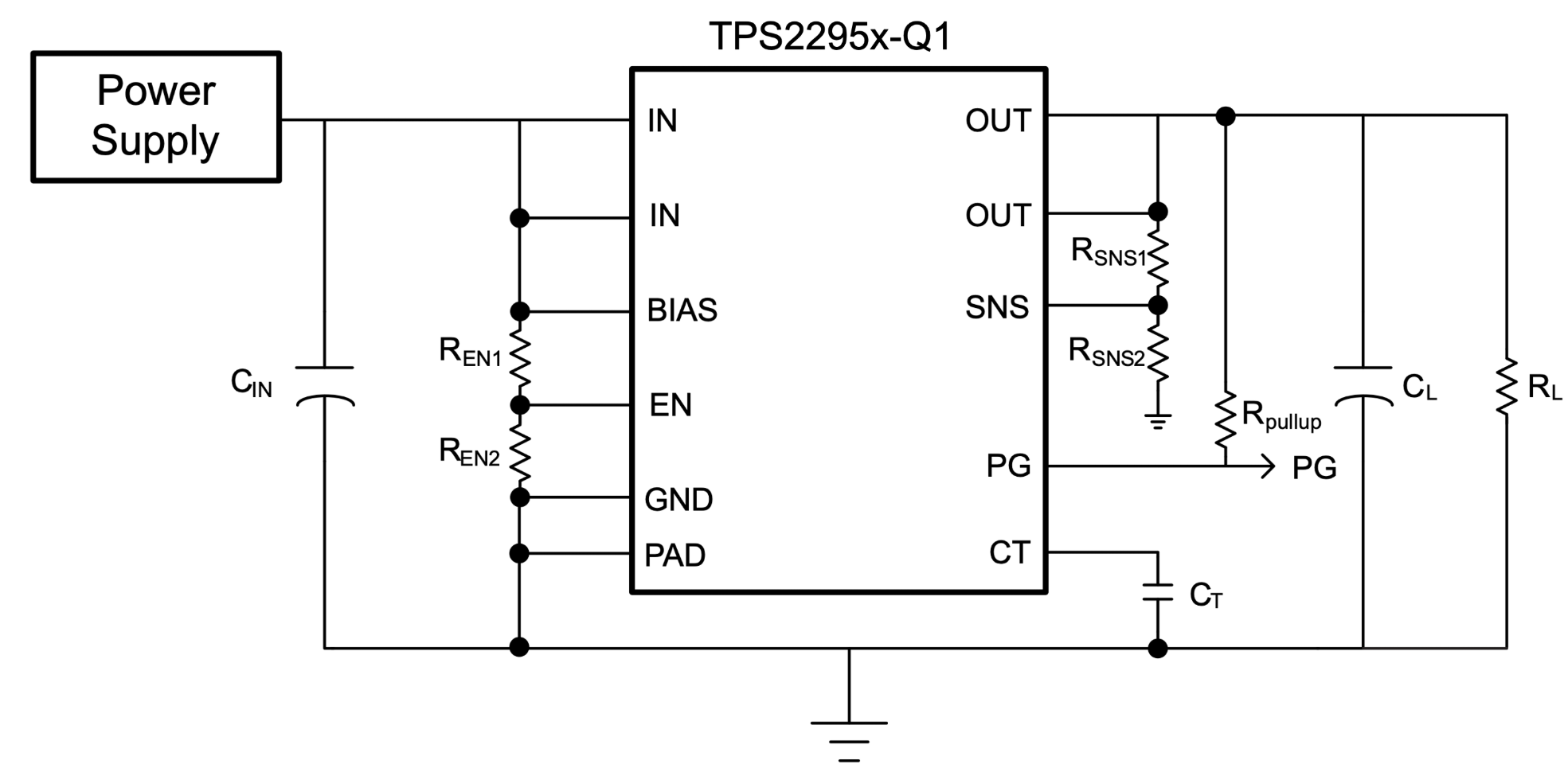

方框圖

概述

TPS22954-Q1 是一款專為汽車應用設計的單通道負載開關，具有低導通電阻（14mΩ）、寬輸入電壓范圍（0.7V 至 5.7V）和高電流處理能力（最大連續開關電流5A）。該器件通過了AEC-Q100認證，適用于嚴苛的汽車環境。

主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于-40°C至125°C的環境溫度范圍。
• ?低導通電阻?：R_ON = 14mΩ（在V_IN = 5V, V_BIAS = 5V時）。
• ?寬輸入電壓范圍?：支持0.7V至5.7V的輸入電壓。
• ?高電流處理能力?：最大連續開關電流可達5A。
• ? 可調欠壓鎖定（UVLO） ?：允許用戶根據應用需求調整UVLO閾值。
• ?可調功率正常（PG）指示?：通過SNS引腳調整PG指示器的閾值。
• ?可調輸出上升時間控制?：通過CT引腳連接電容來調整輸出電壓的上升時間，減少浪涌電流。
• ? 增強型快速輸出放電（QOD） ?：在設備禁用后，QOD仍能在短時間內保持活躍，快速放電輸出電容。
• ?反向電流阻斷?（TPS22953-Q1特有）：在禁用時阻止反向電流。
• ?自動重啟功能?：在監控故障檢測后，當使能時自動重啟。
• ?熱關斷保護?：防止器件因過熱而損壞。

引腳配置與功能

• ?IN?：開關輸入，通過陶瓷電容旁路到GND。
• ?IN BIAS?：偏置引腳和設備電源。
• ?EN?：使能輸入，高電平有效，用于啟用和禁用輸出。同時作為UVLO輸入，可通過外部電阻分壓器調整UVLO電平。
• ?GND?：設備地。
• ?CT?：V_OUT上升時間控制，通過連接陶瓷電容到GND來調整。
• ?PG?：功率正常指示，開漏輸出，當EN或SNS電壓低于其各自的VIL電平時拉低。
• ?SNS?：感應引腳，用于監控輸出電壓或其他電壓軌，可通過外部電阻分壓器調整PG閾值。
• ?OUT?：開關輸出。
• ?熱焊盤?：暴露的熱焊盤，應連接到GND。

電氣特性

• ?靜態電流?：在V_IN = 0.7V至V_BIAS, V_EN = 5V時，I_Q,BIAS典型值為45μA（TA = 25°C）。
• ?導通電阻?：在I_OUT = -200mA, V_IN = 5V時，R_ON典型值為14mΩ（TA = 25°C）。
• ?輸出下拉電阻?：在V_IN = V_OUT = V_BIAS, V_EN = 0V時，R_PD典型值為15Ω（TA = 25°C）。
• ?熱關斷溫度?：結溫超過150°C時觸發熱關斷。

功能描述

• ?使能控制?：EN引腳控制開關狀態，高電平啟用，低電平禁用。
• ?電壓監控?：SNS引腳用于監控輸出電壓或其他電壓軌，當SNS電壓低于VIL,SNS時，觸發重啟或關斷。
• ?功率正常指示?：PG引腳在EN和SNS電壓均有效時輸出高電平。
• ?快速輸出放電?：在設備禁用后，QOD功能快速放電輸出電容，減少殘留電壓。
• ?熱關斷與自動重啟?：熱關斷保護防止過熱損壞，故障清除后自動重啟。

應用與實現

• ?輸入到輸出電壓降?：由R_ON和負載電流決定，需確保不超過I_MAX規格。
• ?熱考慮?：最大結溫必須限制在熱關斷限制以下，使用熱阻抗公式計算最大允許功耗。
• ?自動電源排序?：PG引腳允許多個系統電源軌或負載的自動排序。
• ?監控下游電壓?：SNS引腳可用于監控V_OUT以外的其他系統電壓。

布局與推薦

• ?輸入和輸出跡線?：應盡可能短且寬，以適應高電流。
• ?熱焊盤?：使用通孔進行熱釋放，以支持高電流操作。
• ?旁路電容?：IN、OUT和BIAS引腳應使用低ESR陶瓷旁路電容旁路到GND。
• ?CT電容?：應盡可能靠近器件放置，以減少寄生跡線電容。
