概述
人工智能(AI)需要超強的計算能力，而Maxim則大大降低了AI計算所需的功耗。MAX78002是一款新型的AI微控制器，使神經網絡能夠在互聯網邊緣端以超低功耗運行，將高能效的AI處理與經過驗證的Maxim超低功耗微控制器相結合。通過這款基于硬件的卷積神經網絡(CNN)加速器，即使是電池供電的應用也可執行AI推理，同時功耗僅為微焦耳級。
數據表：*附件：MAX78002帶有低功耗卷積神經網絡加速器的人工智能微控制器技術手冊.pdf

MAX78002是一款先進的片上系統，集成帶FPU CPU的Arm^?^ Cortex ^?^ -M4內核，通過超低功耗深度神經網絡加速器實現高效的系統控制。CNN引擎具有2MB的權重存儲器，可支持1、2、4和8位權重（支持高達1600萬1位權重的網絡）。該CNN權重存儲器基于SRAM，因此可進行AI網絡的即時更新。同時，CNN引擎還集成了1.3MB的數據存儲器。高度靈活的CNN架構支持用戶通過PyTorch ^?^ 和TensorFlow ^?^ 等傳統工具集訓練網絡，然后經ADI提供的工具轉換后在MAX78002上運行。

除CNN引擎的存儲器之外，MAX78002還具備適配微控制器內核的大型片內系統存儲器，具有2.5MB的閃存和高達384KB的SRAM，支持多個高速和低功耗的通信接口，包括I^2^S、MIPI CSI-2 ^?^ 、并行攝像頭接口(PCIF)和SD3.0/SDIO3.0/eMMC4.51安全數字接口。

該器件采用144引腳CSBGA（12mm x 12mm、0.8mm間距）封裝。

應用

• 工廠機器人和無人機導航
• 工業傳感器和過程控制
• 在線質量保證系統
• 智能安保攝像頭
• 便攜式醫療診斷設備

特性

• 雙核超低功耗微控制器
  • 帶FPU的Arm Cortex-M4處理器，工作頻率最高可達120MHz
  • 2.5MB閃存、64KB ROM和384KB SRAM
  • 16KB指令緩存幫助優化性能
  • 用于SRAM的可選糾錯碼(ECC-SEC-DED)功能
  • 32位RISC-V協處理器，工作頻率最高可達60MHz
  • 多達60個通用I/O引腳
  • MIPI CSI-2攝像頭串行接口
  • 12位并行攝像頭接口
  • 用于數字音頻接口的I^2^S主機/從機
  • 安全數字接口支持SD3.0/SDIO3.0/eMMC4.51
• 卷積神經網絡(CNN)加速器
  • 針對深度CNN進行了高度優化
  • 2M 8位權重容量，具有1、2、4、8位權重
  • 1.3MB CNN數據存儲器
  • 高達2048 x 2048像素的可編程輸入圖像尺寸
  • 多達128層的可編程網絡深度
  • 多達1024個通道的可編程網絡每層通道寬度
  • 一維和二維卷積處理
  • 能夠以30fps的速率處理VGA圖像
• 電源管理功能有助于延長電池續航時間
  • 集成單電感多路輸出(SIMO)的開關電源(SMPS)
  • SIMO電源電壓范圍：2.85V至3.6V
  • 動態電壓調節盡可能地降低了內核功耗
  • 在3.0V時緩存執行While循環的電流為23μA/MHz（僅CM4內核工作）
  • 支持實時時鐘(RTC)使能的低功耗模式的SRAM數據保留
• 安全性和集成度
  • 安全啟動
  • AES 128/192/256硬件加速引擎
  • 真隨機數生成器(TRNG)的隨機數種子生成器

框圖

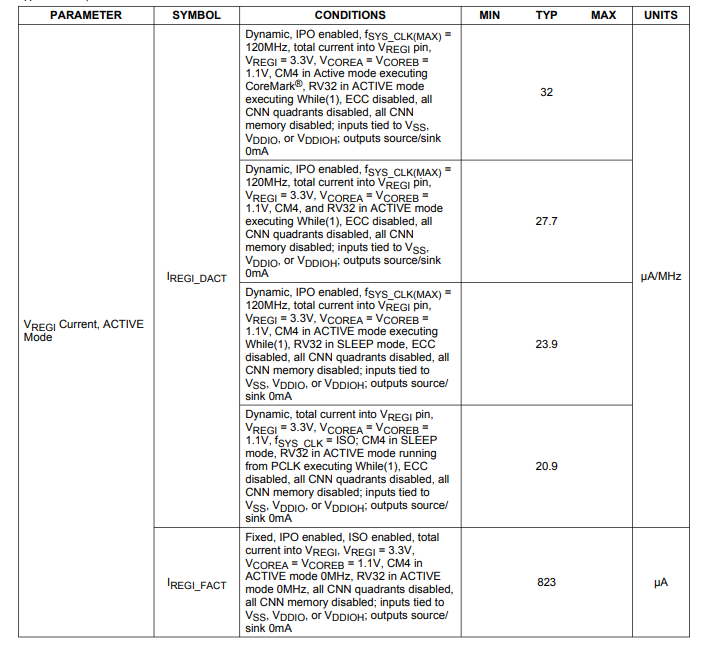

電特性

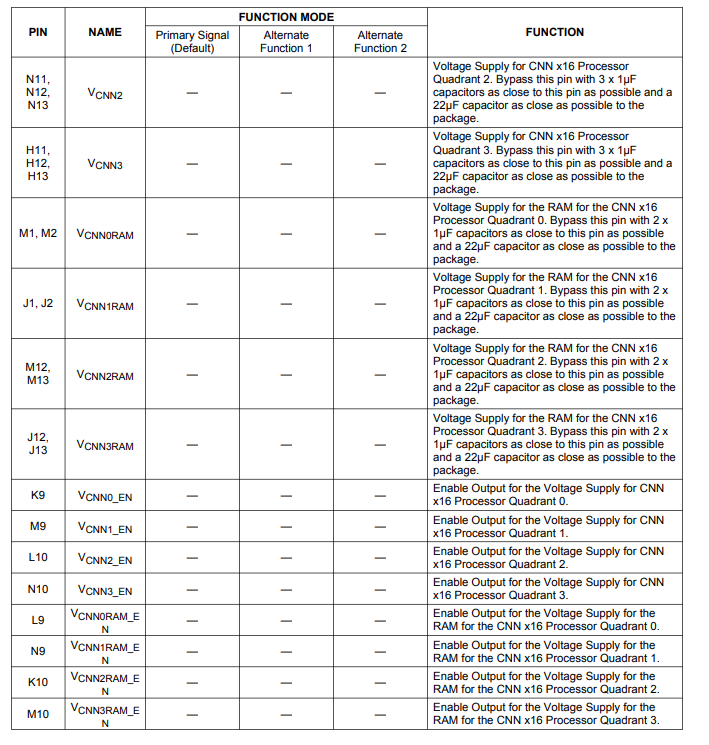

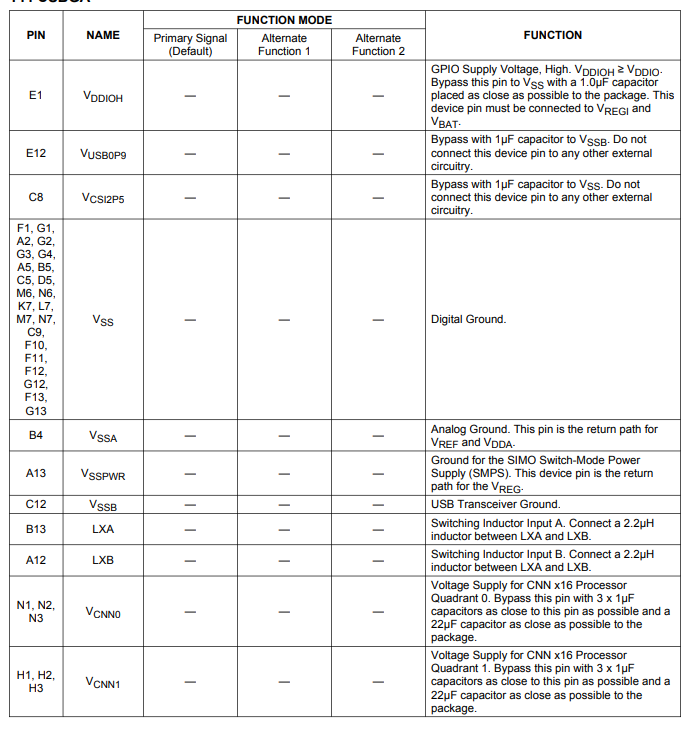

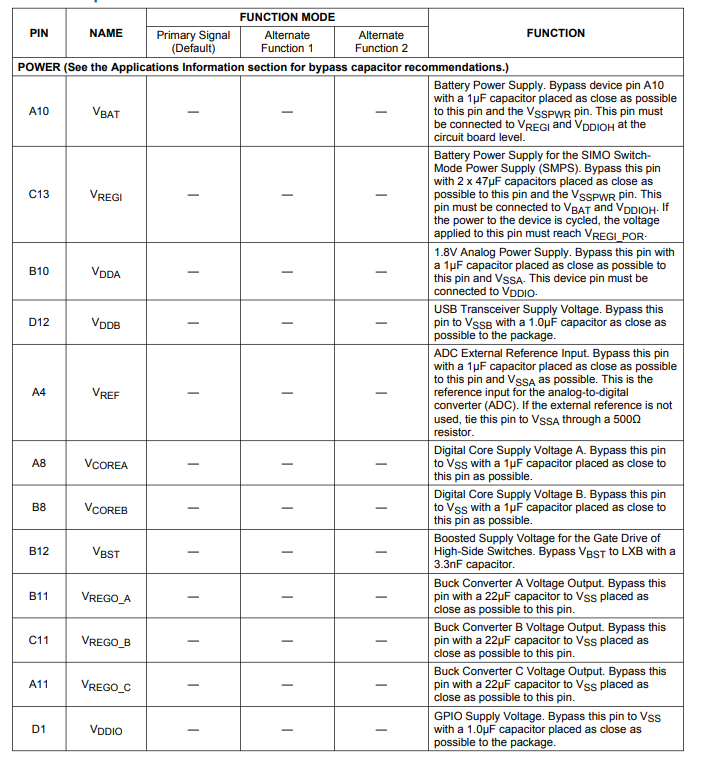

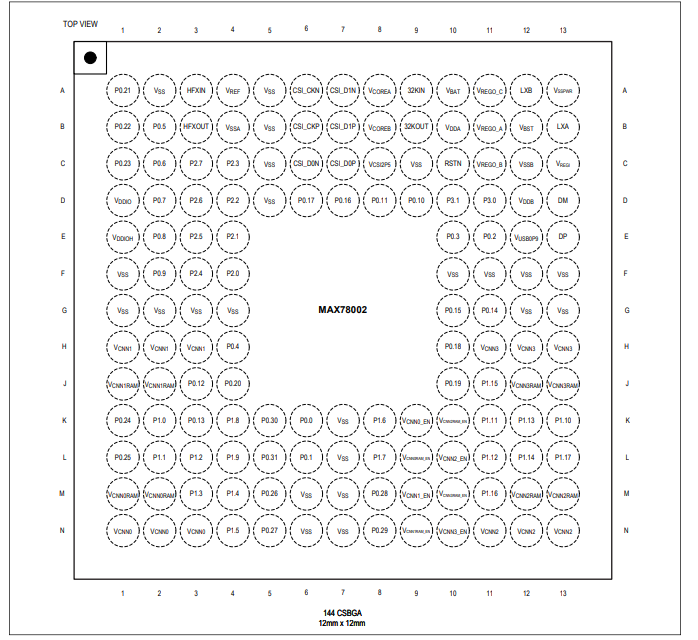

引腳配置描述
