概述
此DDS器件是一款數控振蕩器，在單個CMOS芯片內集成了一個相位累加器、一個正弦查找表以及一個10位數模轉換器，提供相位調制和頻率調制兩種調制能力。

最高支持50 MHz時鐘速率。頻率控制精度可達40億分之一。通過并行微處理器接口加載寄存器可實現調制。

利用關斷引腳就可以從外部控制關斷模式。該器件采用48引腳TQFP封裝。
數據表：*附件：AD9830直接數字頻率合成器、波形發生器技術手冊.pdf

特性

• +5 V電源
• 50 MHz速度
• 片內SINE查找表
• 片內10位DAC
• 并行加載
• 關斷選項
• 無雜散動態范圍(SFDR)：72 dB
• 功耗：250 mW
• 48引腳TQFP封裝

框圖

應用

AD9830具備的功能使其適用于調制應用。該器件可用于執行簡單的調制，如頻移鍵控（FSK）。更為復雜的調制方案，如高斯最小移頻鍵控（GMSK）和正交相移鍵控（QPSK），也可通過AD9830來實現。

在FSK應用中，AD9830的兩個頻率寄存器會被加載不同的值，其中一個頻率代表頻移空間頻率，另一個則代表標記頻率。數字數據流中的FSELECT引腳會使AD9830在這兩個值之間對載波頻率進行調制。

AD9830有四個相位寄存器，這使該器件能夠實現相移鍵控（PSK）。在PSK調制中，載波頻率的相位會發生偏移，偏移量與輸入到調制器的比特流相關。四個移位寄存器的存在，簡化了數字信號處理器（DSP）與AD9830之間所需的交互。

如有需要，頻率和相位寄存器可連續寫入。最大更新速率等于主時鐘（MCLK）的頻率。不過，如果在新字加載前，選定的寄存器已加載了6個MCLK周期，就會有延遲，模擬輸出也會相應改變。

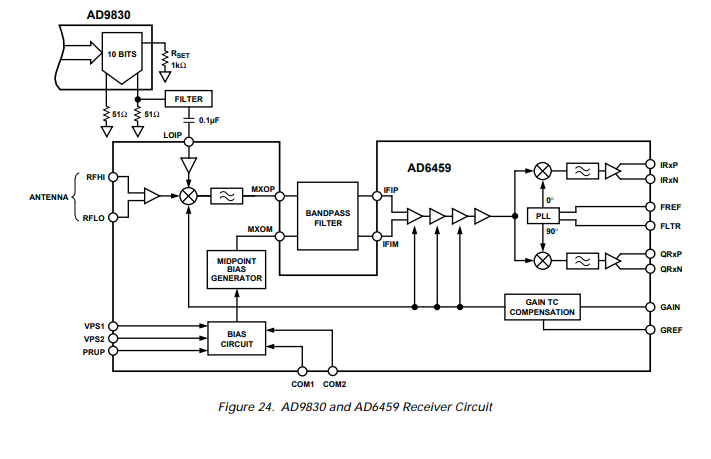

AD9830也適用于信號發生器應用。鑒于其低電流消耗特性，該器件適用于移動應用，可用作本地振蕩器。圖24展示了AD9830與AD6459的接口，AD6459是移動電話或基站接收端使用的下變頻器。

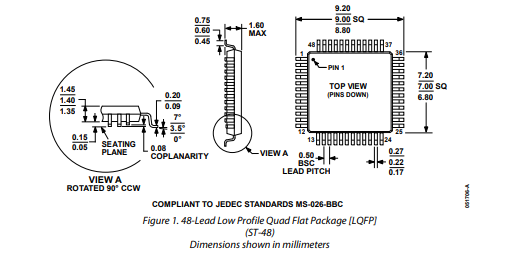

輪廓尺寸
