概述
AD9915是一款直接數字頻率合成器(DDS)，內置一個12-Bit數模轉換器，目標工作速率最高達2.5 GSPS。該器件采用先進的DDS技術，連同高速、高性能DAC，構成數字可編程的完整高頻合成器，能夠產生最高1.4 GHz的頻率捷變模擬輸出正弦波。AD9915專為提供快速跳頻和精密調諧分辨率（標準模式下32位、可編程模數模式下64位）而設計。這款器件還實現了快速相位與幅度跳頻功能。頻率調諧和控制字通過串行或并行I/O端口載入AD9915。它還支持在用戶定義線性掃描模式下工作，可產生頻率、相位或幅度的高度線性掃描波形。另外集成了一個高速并行數據輸入端口，可支持極性調制方案的高數據率以及相位、頻率和幅度調諧字的快速編程。

AD9915可在擴展的工業溫度范圍內工作（請參考數據手冊的“絕對最大額定值”表）。
數據表：*附件：AD9915 2.5 GSPS直接數字頻率合成器，內置12-BIT數模轉換器技術手冊.pdf

應用

• LO捷變頻率合成
• 可編程時鐘發生器
• 雷達和掃描系統的FM線性調頻源
• 測試與測量設備
• 聲光設備驅動器
• 極化調制器
• 快速跳頻

特性

• 2.5 GSPS內部時鐘速度
• 集成12位DAC
• 頻率調諧分辨率：135 pHz
• 16位相位調諧分辨率
• 12位幅度調整
• 可編程模數
• 自動線性和非線性頻率掃描能力
• 32位并行數據路徑接口
• 8種頻率/相位偏移形式
• 相位噪聲：?128 dBc/Hz（978 MHz時偏移頻率為1kHz）
• 寬帶SFDR
• 串行或并行輸入/輸出控制
• 1.8 V/3.3 V電源供電
• 軟件和硬件控制關斷
• 88引腳LFCSP封裝
• PLL REF CLK倍頻器
• 相位調制功能
• 幅度調制功能
• 多芯片同步

框圖

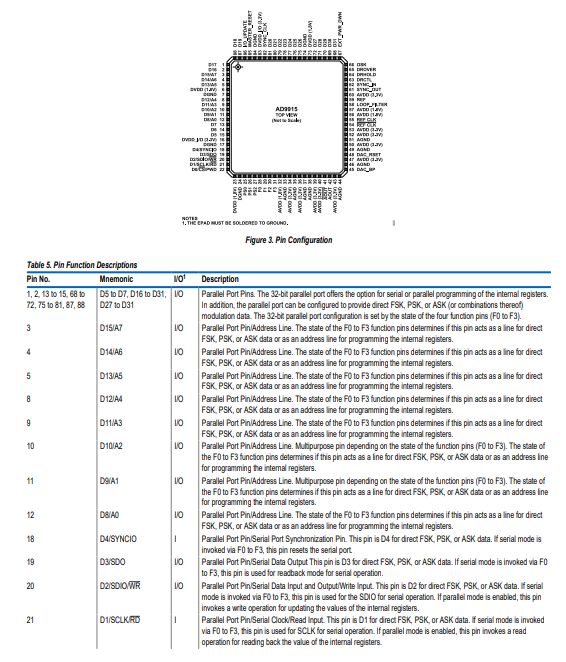

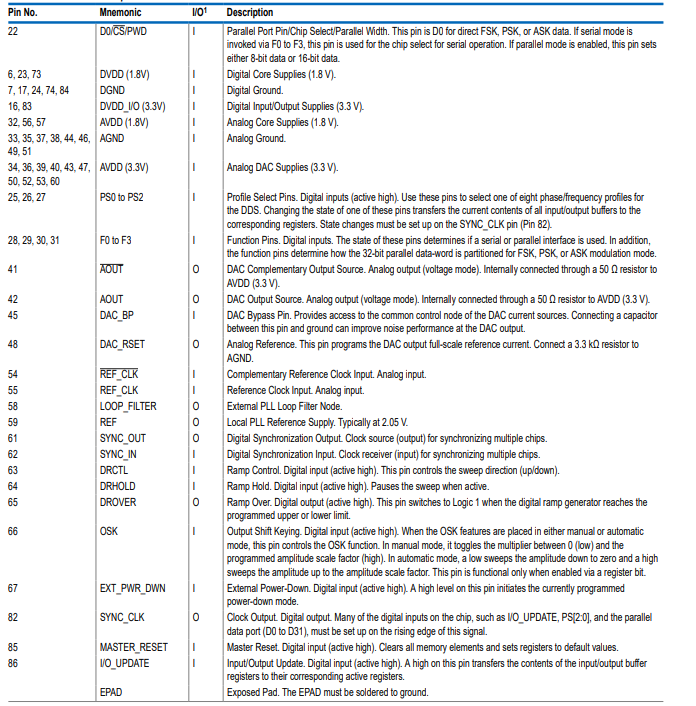

引腳配置描述

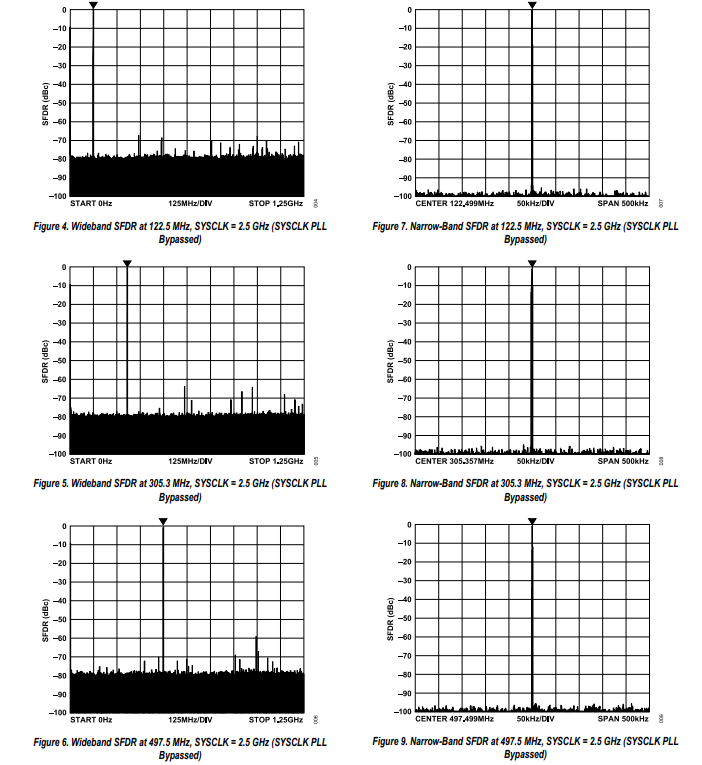

典型性能特征

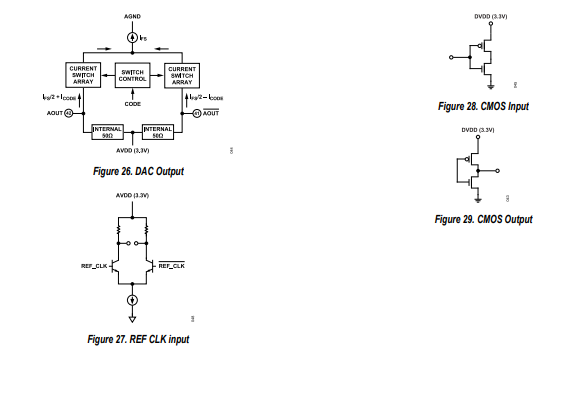

等效電路
