      HMC735LP5/735LP5E具有4分頻功能的VCO，10.5-12.2GHz技術手冊

      要長高 ? 2025-04-30 13:49 ? 次閱讀

      概述
      HMC735是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變?nèi)?a target="_blank">二極管，并具有4分頻頻率輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+5V電源電壓時，輸出功率為+17 dBm（典型值）。 不使用時可禁用預分頻器功能，以降低功耗。 該壓控振蕩器采用無鉛QFN 5x5 mm表貼封裝，同時無需外部匹配元件。
      數據表：*附件：HMC735LP5 HMC735LP5E具有4分頻功能的VCO，10.5-12.2GHz技術手冊.pdf

      應用

      • 點對多點無線電
      • 測試設備和工業控制
      • SATCOM
      • 軍用最終用途

      特性

      • 雙路輸出： Fo = 10.5 - 12.2 GHz
        Fo/4 = 2.625 - 3.05 GHz
      • Pout： +17 dBm
      • 相位噪聲： -100 dBc/Hz（100 kHz，典型值）
      • 無需外部諧振器
      • 32引腳5x5 mm QFN封裝： 25 mm2

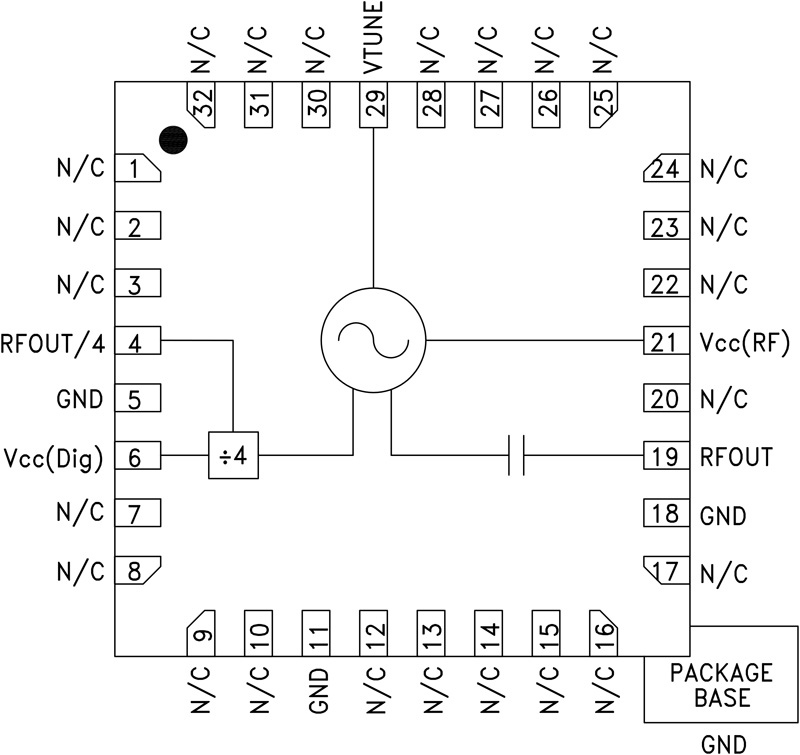

      框圖

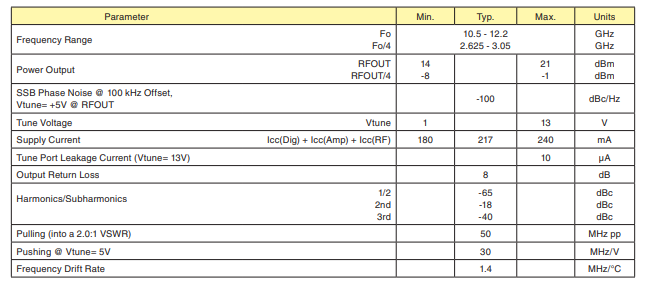

      電氣規格

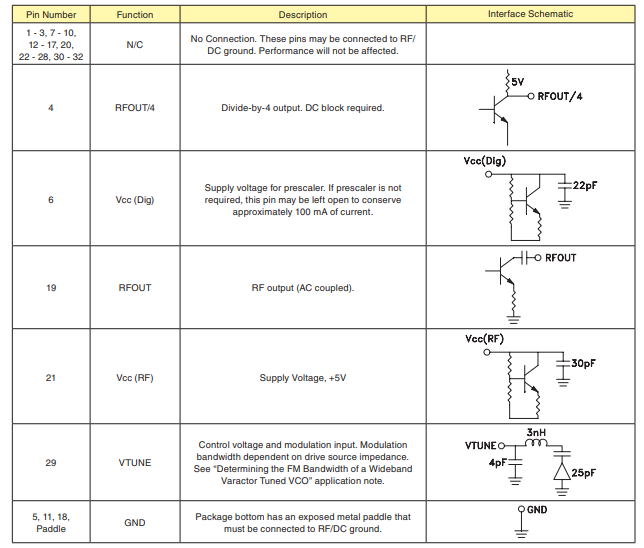

      引腳配置描述

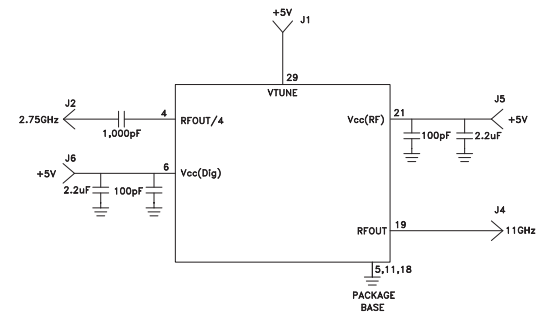

      應用電路

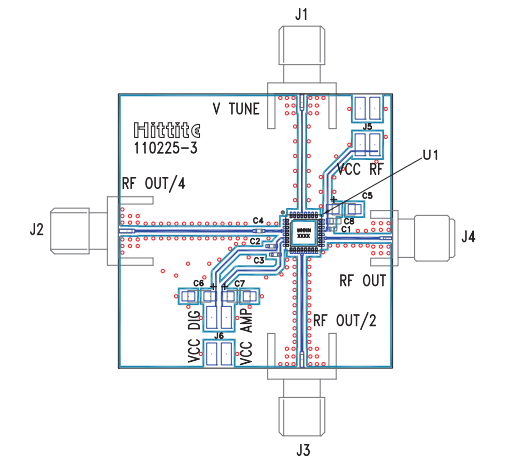

      評估PCB
