TPS43336-Q1 汽車2V至40V單升壓和雙同步Buck控制器,帶頻率擴頻數據手冊

科技綠洲 ? 2025-04-27 16:15 ? 次閱讀

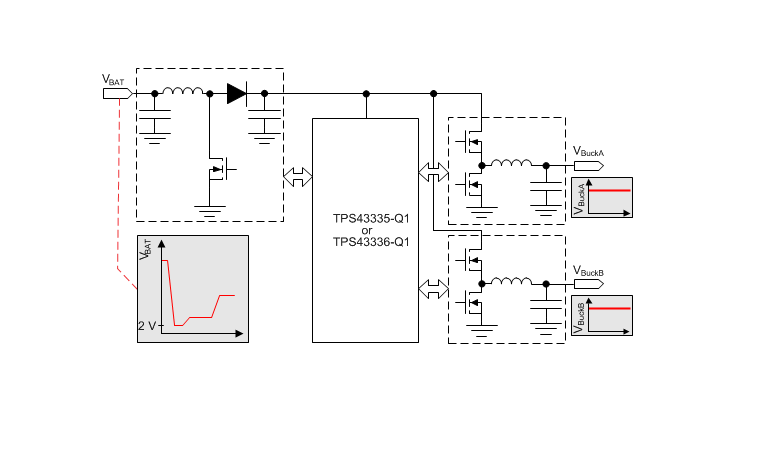

TPS43335-Q1 和 TPS43336-Q1 包括兩個電流模式同步降壓控制器和 電壓模式升壓控制器。這些器件非常適合用作具有低 Iq 要求以及由于啟動事件而必須在 Supply Drops 中幸存下來的應用程序。這 集成升壓控制器允許器件在輸入端低至 2 V 的電壓下工作,而不會看到 降壓穩壓器輸出級的 drop 上。在輕負載時,可以使 Buck 控制器 在低功耗模式下自動運行,僅消耗 30 μA 的靜態電流。
*附件:tps43336-q1.pdf

降壓控制器具有獨立的軟啟動功能和電源正常指示器。 降壓控制器中的電流折返和升壓中的逐周期電流限制 控制器提供外部 MOSFET 保護??梢詫㈤_關頻率編程為 150 kHz 設置為 600 kHz 或?qū)⑵渑c相同范圍內的外部時鐘同步。此外,TPS43336-Q1 提供跳頻擴頻作。

特性

  • 適用于汽車應用
  • AEC-Q100 測試指南,結果如下:
    • 器件溫度 1 級:-40°C 至 125°C
      環境工作溫度
    • 器件 HBM ESD 分類等級 H2
    • 器件 CDM ESD 分類等級 C2
  • 兩個同步降壓控制器
  • 一個 Pre-Boost 控制器
  • 輸入范圍高達 40 V,(瞬態高達 60 V),
    啟用升壓時工作電壓低至 2 V
  • 低功耗模式 IQ ~~ : 30 μA(1 個降壓接通),35 μA(2 個降壓接通)
  • 低關斷電流 I sh < 4 μA
  • 降壓輸出范圍 0.9 V 至 11 V
  • 升壓輸出可選:7 V、10 V 或 11 V
  • 可編程頻率和外部
    同步范圍 150 kHz 至 600 kHz
  • 單獨的使能輸入 (ENA, ENB)
  • 頻率擴頻 (TPS43336-Q1)
  • 輕負載時可選擇強制連續模式或自動
    低功耗模式
  • 檢測電阻器電感器 DCR 檢測
  • Buck 通道之間的異相切換
  • 峰值柵極驅動電流 0.7 A
  • 耐熱性能增強型 38 引腳 HTSSOP (DAP)
    PowerPAD? 封裝

參數

方框圖


1. 產品概述

  • ?設備名稱?:TPS43336-Q1
  • ?類型?:低IQ單升壓雙同步降壓控制器
  • ?應用?:
    • 汽車啟停、信息娛樂、導航儀表板系統
    • 工業和汽車多軌DC電源分配系統和電子控制單元

2. 主要特性

  • ?輸入范圍?:高達40V(瞬態可達60V)
  • ?操作電壓?:低至2V(當升壓功能啟用時)
  • ?低功耗模式?:
    • 單個降壓控制器工作時,靜態電流為30μA
    • 兩個降壓控制器同時工作時,靜態電流為35μA
  • ?可編程頻率和外部同步范圍?:150kHz至600kHz
  • ?獨立使能輸入?(ENA, ENB)
  • ?頻率擴展頻譜?(僅TPS43336-Q1)
  • ?可選擇的強制連續模式或自動輕載模式?
  • ?電感DCR或電阻感測?
  • ?降壓通道間異相切換?
  • ?峰值柵極驅動電流?:0.7A
  • ?熱增強38引腳HTSSOP(DAP)PowerPAD?封裝?

3. 功能描述

  • ?降壓控制器?:
    • 使用恒定頻率峰值電流模式控制,實現最佳瞬態響應和易于組件選擇。
    • 具有獨立的軟啟動能力和電源良好指示器。
    • 電流折回和逐周期電流限制提供外部MOSFET保護。
  • ?升壓控制器?:
    • 固定頻率電壓模式架構,具有逐周期電流限制保護。
    • 可編程輸出電壓(7V、10V或11V),通過DIV引腳設置。
  • ?頻率擴展頻譜?:
    • 在TPS43336-Q1設備上,當SYNC引腳為高電平時,內部振蕩器頻率在每個周期內變化,以避免在降壓和升壓開關頻率中出現大跳變。

4. 應用信息

  • ?推薦用途?:作為預調節器階段,具有低IQ要求,并適用于必須承受由于起動事件導致的電源下降的應用。
  • ?集成升壓控制器?:允許設備在輸入電壓低至2V時操作,而不會看到降壓調節器輸出階段的下降。

5. 典型應用

  • ?設計示例?:提供了詳細的降壓和升壓轉換器的設計過程和組件選擇指南,包括電感器、電容器、MOSFET和電阻器的選擇。
  • ?應用曲線?:展示了效率、負載階躍響應、軟啟動輸出等關鍵性能參數。

6. 布局指南

  • ?接地和PCB電路布局考慮?:
  • ?其他考慮因素?:
    • 包括電源良好延遲、補償網絡、振蕩器電阻和敏感電路的布局建議。

7. 設備支持

  • ?文檔支持?:提供了相關文檔、技術支持和社區資源的鏈接。
  • ?商標和靜電放電警告?:提醒用戶注意商標和靜電放電保護。

8. 機械、包裝和可訂購信息

  • ?封裝類型?:HTSSOP(DAP)38引腳
  • ?封裝尺寸?:12.50mm × 6.20mm
  • ?可訂購狀態?:活躍(Active),推薦用于新設計
  • ?環保信息?:符合RoHS標準

9. 注意事項

  • 數據手冊中的信息以“現狀”提供,并包含免責聲明。
  • 用戶應自行驗證設計的適合性,并確保應用符合相關標準和安全要求。
