TPS43330A-Q1 汽車2V至40V低Iq單升壓&雙同步降壓控制器數據手冊

科技綠洲 ? 2025-04-27 10:39 ? 次閱讀

TPS43330A-Q1 器件包括兩個電流模式同步降壓控制器和一個 voltage-mode 升壓控制器。該器件非常適合用作具有低 我Q要求,以及由于以下原因而必須承受供應下降的應用 crolling 事件。集成的升壓控制器允許該器件在低至 2 V 的電壓下工作。 input 時,不會在 buck 穩壓器輸出級上看到下降。在輕負載時,降壓 控制器可在低功耗模式下自動運行,靜態功耗僅為 30 μA 當前。

降壓控制器具有獨立的軟啟動功能和電源正常指示器。 降壓控制器中的電流折返和升壓中的逐周期電流限制 控制器提供外部 MOSFET 保護。開關頻率可在 150 至 150 之間編程 600 kHz 或與相同范圍內的外部時鐘同步。
*附件:tps43330a-q1.pdf

特性

  • 適用于汽車應用
  • 符合 AEC-Q100 標準,結果如下:
    • 器件溫度 1 級:-40°C 至 +125°C 環境工作溫度
    • 器件 HBM ESD 分類等級 H2
    • 器件 CDM ESD 分類等級 C2
  • 兩個同步降壓控制器
  • 一個 Pre-Boost 控制器
  • 輸入范圍高達 40 V,(瞬態高達 60 V),啟用升壓時工作電壓低至 2 V
  • 低功耗模式 IQ ~~ : 30 μA(1 個降壓接通),35 μA(2 個降壓接通)
  • 低關斷電流: I sh < 4 μA
  • 降壓輸出范圍 0.9 至 11 V
  • 升壓輸出可選:7 V、8.85 V 或 10 V
  • 可編程頻率和外部同步范圍 150 至 600 kHz
  • 單獨的使能輸入 (ENA、ENB、ENC)
  • 輕負載時可選擇強制連續模式或自動低功耗模式
  • 用于降壓控制器的檢測電阻器電感器 DCR 檢測
  • Buck 通道之間的異相切換
  • 峰值柵極驅動電流: 1.5 A
  • 耐熱性能增強型 38 引腳 HTSSOP (DAP) PowerPAD? 封裝

參數

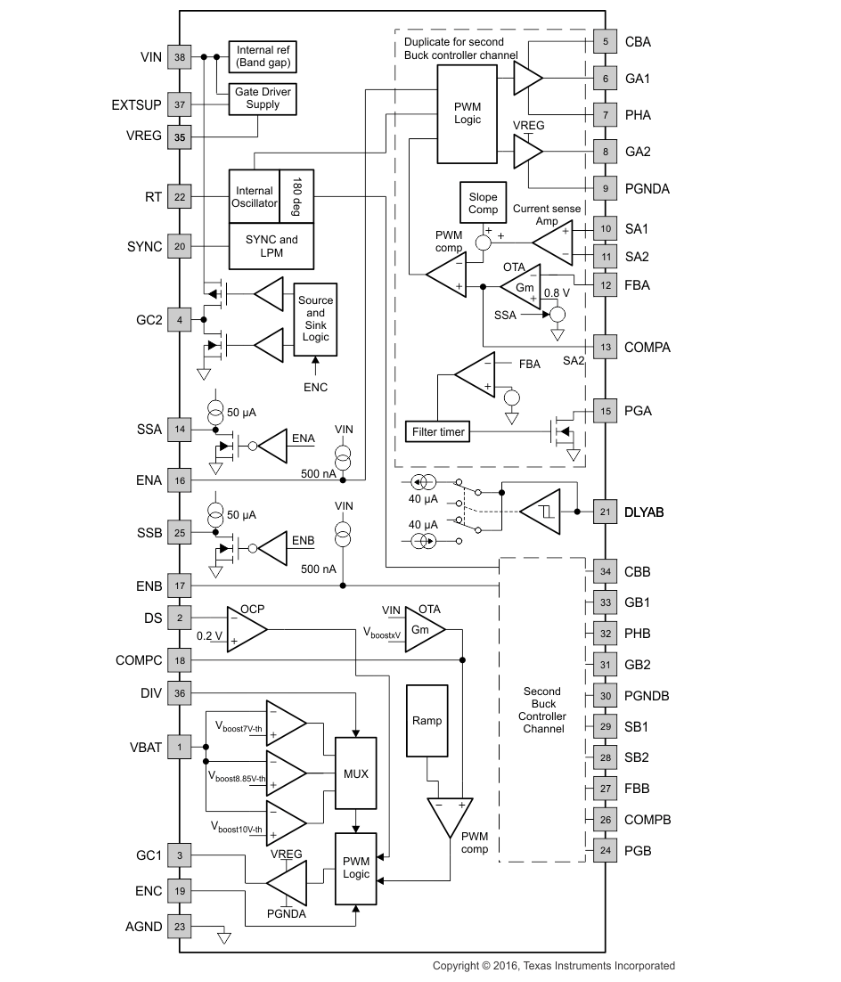

方框圖

1. 概述

TPS43330A-Q1 是一款專為汽車應用設計的低靜態電流(IQ)單升壓雙同步降壓控制器。它集成了兩個同步降壓控制器和一個預升壓控制器,適用于需要高效電源管理的多軌直流電源分配系統。

2. 主要特點

  • ?汽車級認證?:符合 AEC-Q100 標準,適用于汽車應用。
  • ?寬輸入范圍?:輸入電壓高達 40V(瞬態可達 60V),在啟用升壓功能時最低可至 2V。
  • ?低靜態電流?:單個降壓控制器工作時 IQ 為 30μA,兩個降壓控制器同時工作時 IQ 為 35μA。
  • ?可編程頻率和外部同步?:開關頻率可編程范圍為 150kHz 至 600kHz,或與外部時鐘同步。
  • ?獨立軟啟動和電源良好指示?:每個降壓控制器具有獨立的軟啟動能力和電源良好指示輸出。
  • ?保護功能?:包括電流折回、逐周期電流限制和過溫保護等。

3. 應用

  • ?汽車啟停系統?
  • ?汽車信息娛樂系統?
  • ?汽車導航系統?
  • ?汽車儀表集群系統?
  • ?工業和汽車多軌直流電源分配系統?
  • ?電子控制單元?

4. 功能描述

  • ?降壓控制器?:采用電流模式控制,具有獨立的輸出電壓編程和補償節點。
  • ?升壓控制器?:采用電壓模式控制,輸出電壓可選 7V、8.85V 或 10V。
  • ?軟啟動和跟蹤?:通過 SSA 和 SSB 引腳實現軟啟動或跟蹤功能。
  • ?電源良好指示?:PGA 和 PGB 引腳為開漏輸出,用于指示降壓控制器的輸出電壓狀態。
  • ?使能輸入?:ENA、ENB 和 ENC 引腳分別用于啟用降壓控制器 A、B 和升壓控制器。
  • ?外部同步?:SYNC 引腳用于接收外部時鐘信號,實現與外部時鐘的同步。

5. 電氣特性

  • ?輸入電壓范圍?:VIN 和 VBAT 為 4V 至 40V(瞬態可達 60V)。
  • ?輸出電壓范圍?:降壓控制器輸出電壓為 0.9V 至 11V,升壓控制器輸出電壓可選 7V、8.85V 或 10V。
  • ?開關頻率?:可編程范圍為 150kHz 至 600kHz。
  • ?靜態電流?:單個降壓控制器工作時為 30μA 至 40μA,兩個降壓控制器同時工作時為 35μA 至 45μA。
  • ?過溫保護?:結溫超過 165°C 時關閉輸出。

6. 封裝與尺寸

  • ?封裝類型?:38 引腳 HTSSOP(DAP)PowerPAD? 封裝。
  • ?尺寸?:12.50mm × 6.20mm。

7. 布局與散熱

  • ?布局指南?:建議將輸入和輸出電容靠近相應的引腳放置,以最小化環路面積和電感。
  • ?散熱?:通過 PowerPAD? 封裝提供有效的熱傳導路徑,建議將 PowerPAD? 連接到 PCB 上的大面積散熱銅皮上。

8. 文檔支持

  • ?技術文檔?:提供詳細的數據手冊、應用指南和設計支持工具。
  • ?社區資源?:可通過 TI 的 E2E? 在線社區獲取更多技術支持和解決方案。

9. 注意事項

  • 在設計電路時,應確保所有電氣參數均在器件的推薦操作條件范圍內。
  • 注意靜電放電保護,避免損壞器件。
  • 在實際應用中,應根據具體需求選擇合適的外部組件,如電感器和電容器
