概述
ADF4110系列頻率合成器在無線接收機和發射機的上變頻和下變頻部分中,可用來實現本振。上述器件由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程基準分頻器、可編程A和B計數器以及雙模預分頻器(P/P+1)組成。A(6位)、B(13位)計數器與雙模預分頻器(P/P+1)配合,可實現N分頻器(N = BP+A)。此外,14位參考分頻器(R分頻器)允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用,則可以實現完整的鎖相環(PLL)。
所有片內寄存器均通過簡單的三線式接口進行控制。這些器件采用2.7 V至5.5 V電源供電,不用時可以關斷。
數據表:*附件:ADF4110 ADF4111 ADF4112 ADF4113單通道、整數N分頻、550 MHz PLL,內置可編程預分頻器和電荷泵技術手冊.pdf
特性
- ADF4110: 550 MHz
- ADF4111: 1.2 GHz
- ADF4112: 3.0 GHz
- ADF4113: 4.0 GHz
- +2.7 V至+5.5 V電源供電
- 獨立的電荷泵電源(V
p)可在3 V系統中提供擴展的調諧電壓 - 可編程電荷泵電流
- 可編程雙模預分頻器:8/9、16/17、32/33、64/65
- 可編程反沖防回差脈沖寬度
- 三線式串行接口
- 數字鎖定檢測
- 省電模式

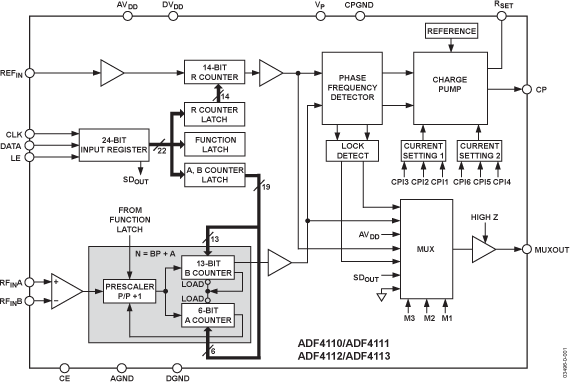

框圖

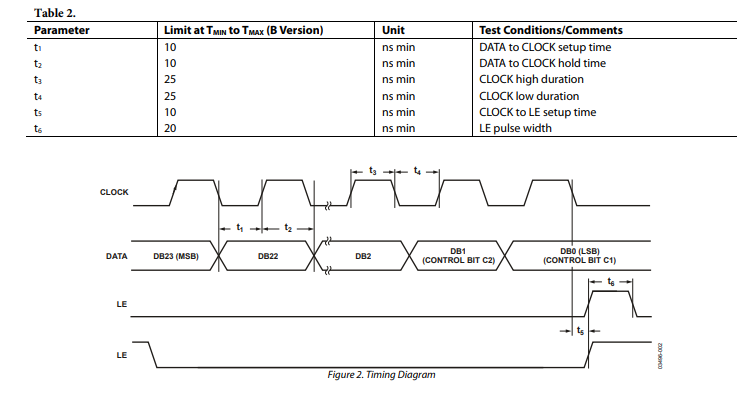

時序特征

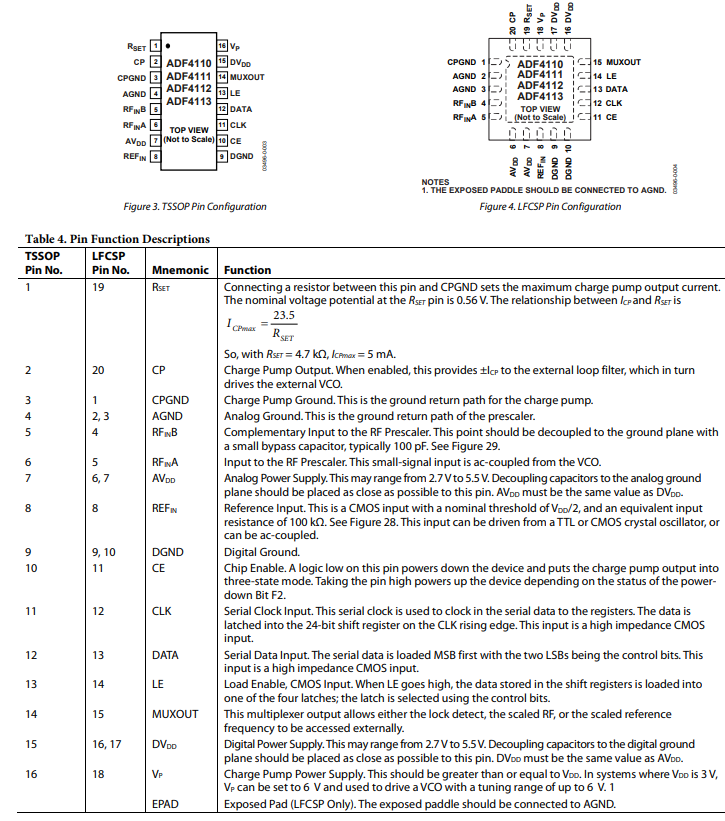

引腳配置描述

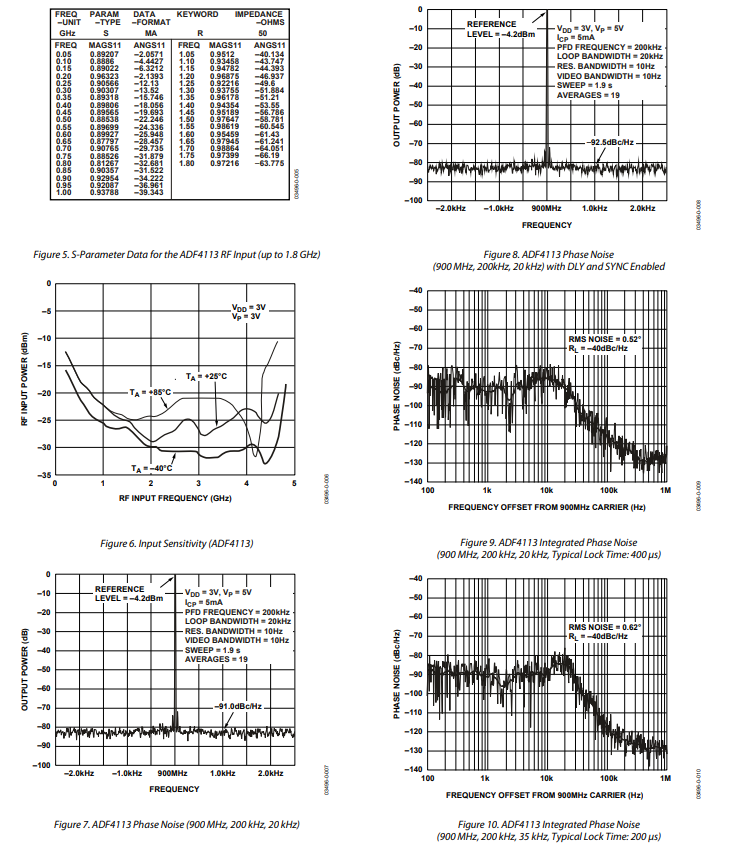

典型性能特征
電路說明
參考輸入部分

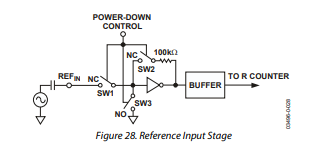

參考輸入級如圖28所示。SW1和SW2通常處于閉合狀態,SW3通常處于斷開狀態。當啟動掉電模式時,SW3閉合,SW1和SW2斷開。這確保了在掉電時參考引腳((REF_{IN}))不會有負載。
射頻輸入部分

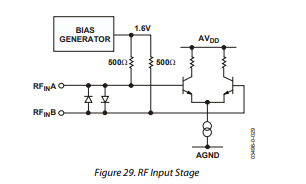

射頻輸入級如圖29所示。其后接一個兩級限幅放大器,以生成預分頻器所需的電流模式邏輯(CML)時鐘電平。
預分頻器(P/P + 1)
雙模數預分頻器(P/P + 1)與A計數器和B計數器配合,可實現較大的分頻比N((N = BP + A) )。雙模數預分頻器以CML電平工作,它從射頻輸入級獲取時鐘信號,并將其分頻到適合CMOS A計數器和B計數器處理的頻率。預分頻器在軟件中可設置為8/9、16/17、32/33或64/65 ,基于同步4/5核心。
A計數器和B計數器
A計數器和B計數器(采用CMOS工藝)與雙模數預分頻器配合,可在鎖相環(PLL)反饋回路中實現較寬范圍的分頻比。當預分頻器的輸出頻率為200 MHz或更低時,這些計數器可正常工作。因此,對于2.5 GHz的射頻輸入頻率,預分頻器值16/17有效,但8/9無效。
脈沖吞咽功能
A計數器和B計數器與雙模數預分頻器配合,能夠生成間隔僅為參考頻率除以R的輸出頻率。壓控振蕩器(VCO)頻率的計算公式為:
其中:
- (f_{VCO})是外部壓控振蕩器(VCO)的輸出頻率。
- (P)是雙模數預分頻器的模數(如8/9、16/17等 )。
- (B)是13位二進制計數器的預設分頻比(3到8191)。
- (A)是6位吞咽計數器的預設分頻比(0到63)。
- (f_{REFIN})是外部參考頻率振蕩器的頻率。
- (R)是14位二進制可編程參考計數器的預設分頻比(1到16,383)。
R計數器
14位R計數器可對輸入參考頻率進行分頻,以產生送往鑒頻鑒相器(PFD)的參考時鐘。允許的分頻比范圍是1到16,383 。
-
