LP8752x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。
*附件：lp87521-q1.pdf

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8752x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP8752x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：10 A
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

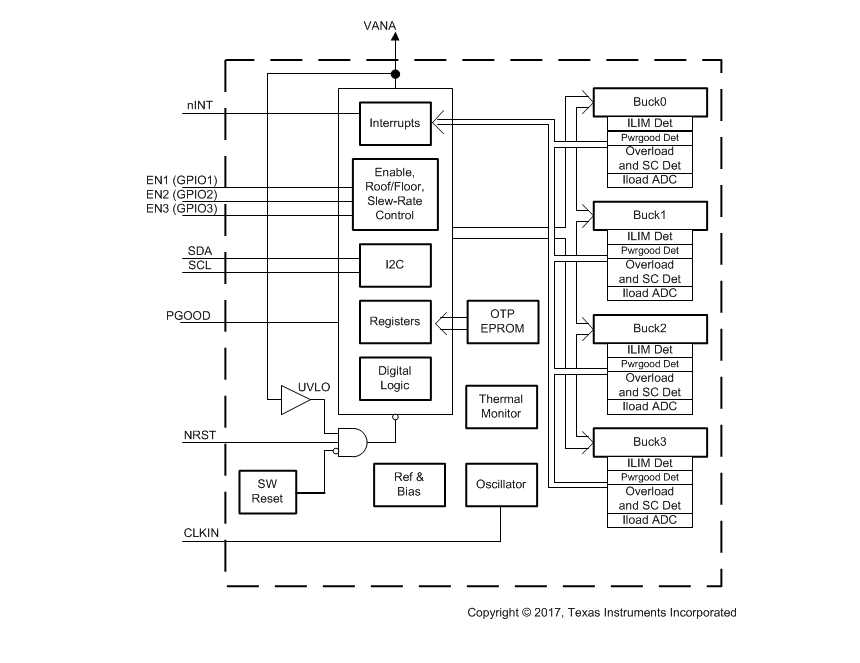

方框圖

1. 概述

LP87521-Q1是一款專為汽車應用設計的高效率、多相降壓DC/DC轉換器，集成了四個降壓轉換器核心，支持1至4相輸出配置。該器件符合AEC-Q100標準，適用于汽車信息娛樂系統、儀表板、雷達和攝像頭等電源應用。

2. 主要特性

• ?多相輸出?：支持1至4相輸出配置，每相最大輸出電流10A，總輸出電流可達40A。
• ?高效率?：采用自動PWM/PFM模式和可選的強制PWM模式，實現寬負載范圍內的高效率。
• ?寬輸入電壓范圍?：2.8V至5.5V。
• ?可編程輸出電壓?：0.6V至3.36V，分辨率最高可達20mV。
• ?同步時鐘功能?：支持外部時鐘同步，減少EMI。
• ?多種保護功能?：包括過流保護、短路保護、過溫保護、過壓保護和欠壓鎖定等。
• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式。
• ?GPIO功能?：EN1、EN2、EN3引腳可配置為GPIO，支持多種輸出類型和電平控制。

3. 功能描述

• ?自動相位添加/移除?：根據負載電流自動調整活動相位數，優化效率。
• ?遠程電壓感測?：支持多相輸出的遠程差分電壓感測，補償IR壓降，提高輸出電壓準確性。
• ?軟啟動和電壓斜坡控制?：減少啟動時的浪涌電流和輸出電壓過沖。
• ?可編程啟動和關機延遲?：通過I2C接口編程控制。
• ? 可編程電源良好信號（PGOOD） ?：支持多種輸出監測和故障指示。

4. 應用

• 汽車信息娛樂系統
• 汽車儀表板
• 汽車?yán)走_(dá)和攝像頭系統
• 其他需要高效率、多相降壓轉換器的汽車應用

5. 封裝與尺寸

• 采用26引腳的VQFN-HR封裝，尺寸為4.50mm x 4.00mm。

6. 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入和輸出電容的選擇、電感的選擇、以及必要的旁路電容和濾波電容等。
• 強調了布局和布線的關鍵要點，以確保最佳性能和穩定性。

7. 編程與寄存器

• 通過I2C接口進行編程和控制。
• 提供了詳細的寄存器映射和說明，包括輸出電壓設置、使能控制、保護設置、GPIO配置等。

8. 布局指南

• 強調了關鍵信號（如VIN、VOUT、SW節點和反饋引腳）的布局要求。
• 提供了布局示例，以幫助設計者實現最佳性能。

9. 文檔與支持

• 提供了詳細的數據手冊和應用指南。
• 可通過TI的官方網站獲取相關技術支持和文檔更新通知。

10. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施。
• 布局時應遵循提供的布局指南，以確保最佳性能和穩定性。
• 在進行電源設計時，需考慮輸入電壓的穩定性、輸出電容的ESR和ESL特性、以及熱管理等因素。
