TLV521 是一款 350nA 毫微功耗運算放大器，屬于 TI 的超值性能毫微功耗運算放大器系列。TLV521 的互補金屬氧化物半導體 (CMOS) 輸入級經過精心設計，能夠?qū)崿F(xiàn) 1pA 的超低 Ibias，從而減少 IBIAS 和 IOS 誤差， 以免 影響兆歐級電阻、高電阻光電二極管以及充電感測等敏感型應用。此外，內置的電磁干擾 (EMI) 保護可降低器件對手機和 RFID 閱讀器所發出意外射頻 (RF) 信號的敏感度。

數據手冊：*附件：TLV521 單路、5.5V、6kHz、超低靜態電流 (350nA)、RRIO運算放大器技術手冊.pdf

TLV521 采用 5 引腳 SC70 封裝，運行溫度范圍為 –40°C 至 125°C。

特性
? 無與倫比的性價比
? VS = 3.3V（典型值，除非另外注明）
– 超低電源電流
– 典型值為 350nA，最大值為 500nA
– 寬工作電壓范圍：1.7V 至 5.5V
– 低 TCVOS：1.5μV/°C
– VOS：3mV（最大值）
– 輸入偏置電流為 1pA
– 電源抑制比 (PSRR)：100dB
– 共模抑制比 (CMRR)：90dB
– 開環增益：110dB
– 增益帶寬積：6kHz
– 轉換率：2.5V/ms
– 輸入電壓噪聲（f = 100Hz 時）：300nV/√Hz
– 溫度范圍：–40°C 至 125°C
– 軌到軌輸入和輸出 (RRIO)

引腳功能和配置

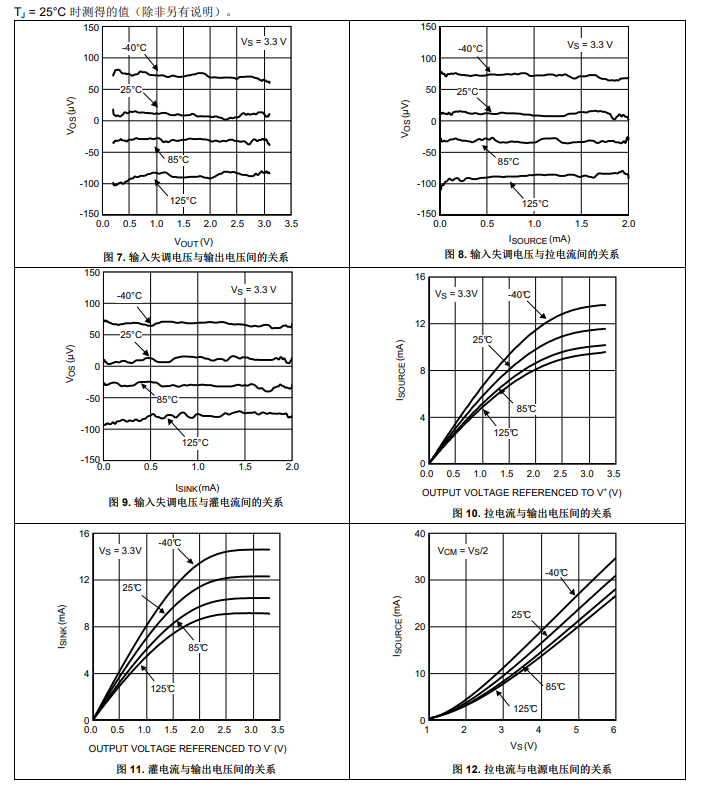

典型特性

功能方框圖

應用
? 無線遠程傳感器
? 電力線監視
? 電能表
? 電池供電類工業傳感器
? 微功耗氧傳感器和毒氣傳感器
? 有源 RFID 閱讀器
? 基于 Zigbee 的傳感器（用于 HVAC 控制）
? 通過能量采集方式供電的傳感器網絡
? 電流感測
? 血糖監測
