TLV522 是一款 500nA 雙路毫微功耗運算放大器，屬于 TI 的超值性能毫微功耗運算放大器系列。TLV522 具有 8kHz 增益帶寬和 500nA 靜態電流，是樓宇自動化和遙感節點中的常見電池供電類 應用 的理想選擇。該器件的互補金屬氧化物半導體 (CMOS) 輸入級可實現超低 I BIAS ，從而降低兆歐級反饋電阻拓撲（例如高阻抗光電二極管和充電檢測應用）中經常引入的 誤差。此外，內置的電磁干擾 (EMI) 保護可降低器件對手機、WiFi、無線電發射器、RFID 閱讀器所發出意外射頻 (RF) 信號的敏感度。

數據手冊：*附件：TLV522 雙路、5.5V、8kHz、超低靜態電流 (500nA)、RRIO運算放大器技術手冊.pdf

TLV522 采用 8 引腳 VSSOP (MSOP) 封裝，運行溫度范圍為 –40°C 至 125°C。

特性
? 無與倫比的性價比
? 寬電源電壓范圍：1.7V 至 5.5V
? 低電源電流：500nA
? 良好偏移電壓：4mV（最大值）
? 良好 TcVos：1.5μV/°C
? 增益帶寬：8MHz
? 軌到軌輸入和輸出 (RRIO)
? 單位增益穩定
? 低輸入偏置電流：1pA
? 強化的電磁干擾 (EMI) 保護
? 溫度范圍：–40°C 至 125°C
? 8 引腳超薄小外形尺寸 (VSSOP) 封裝

引腳功能和配置

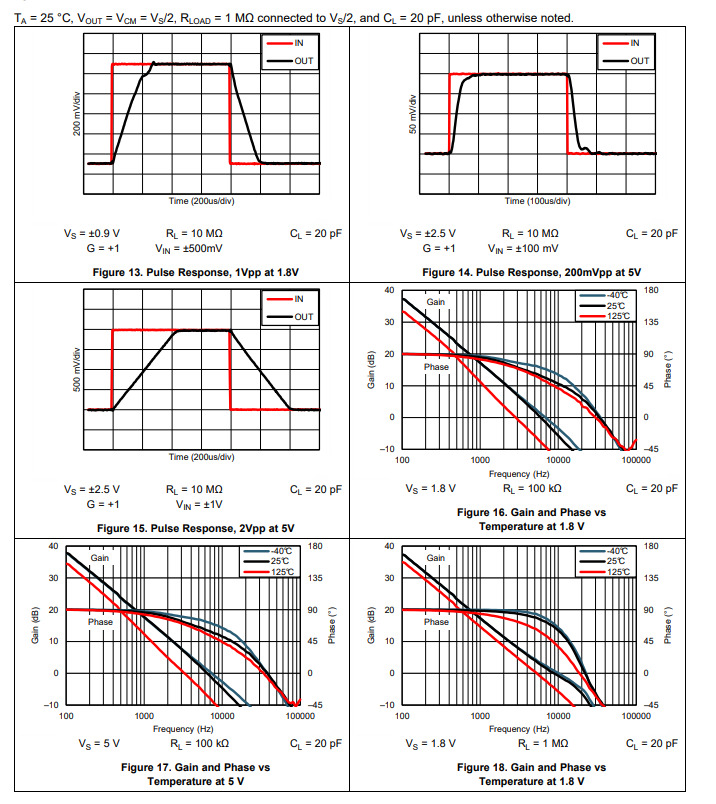

典型特性

功能方框圖

應用
? 個人健康監視器
? 電池組
? 太陽能或能量采集系統
? PIR、煙霧、燃氣和火災檢測系統
? 電池供電物聯網 (IoT) 設備
? 遠程傳感器/無線傳感節點
? 可穿戴設備
? 血糖監測
