低功耗 TLV904x 系列包括單通道 (TLV9041)、雙通道 (TLV9042) 和四通道 (TLV9044) 超低壓（1.2V 至 5.5V）運算放大器，具有軌至軌輸入和輸出擺幅功能。TLV904x 憑借低靜態電流（10 μA，典型值）和在低至 1.2V 的電源電壓下運行的能力實現功耗節省，因此成為業界為數不多的可支持 1.5V 紐扣電池應用的放大器之一。使用關斷模式（TLV9041S、TLV9042S 和 TLV9044S）可以進一步節省功耗：讓放大器關閉并進入典型電流消耗小于 150 nA 的待機模式。這些器件為電源和空間受限的應用（例如電池供電的物聯網器件、可穿戴電子產品和低電壓運行至關重要的個人電子產品）提供了具有成本效益的放大器解決方案。

數據手冊：*附件：TLV9042 雙通道、5.5V、350kHz、超低1.2V、低靜態電流（10μA）運算放大器技術手冊.pdf

TLV904x 系列的穩健設計有助于簡化電路設計。這些運算放大器集成了 RFI 和 EMI 抑制濾波器，具有單位增益穩定性，并且在輸入過驅條件下不會出現相位反轉。該器件還提供出色的交流性能，增益帶寬為 350 kHz，高容性負載驅動為 100 pF，使設計人員能夠?qū)崿F(xiàn)更高的性能和更低的功耗。

針對所有通道型號（單通道、雙通道和四通道）提供節省空間的微型封裝（如 X2QFN 和 WSON）以及行業標準封裝（如 SOIC、VSSOP、TSSOP 和 SOT-23 封裝）。

特性
? 適用于成本優化型應用的低功耗 CMOS 放大器
? 可在電源電壓低至 1.2V 的情況下運行
? 低輸入偏置電流：1pA（典型值），12pA（最大
值）
? 低靜態電流：10μA/通道
? 在 0.1Hz 至 10Hz 范圍內具有 6.5μVp-p 的低集成噪聲
? 軌至軌輸入和輸出
? 高增益帶寬積：350kHz
? 熱本底噪聲：64nV/√Hz
? 低輸入失調電壓：±0.6mV
? 單位增益穩定
? 穩健驅動 100pF 的負載電容
? 內置 RFI 和 EMI 濾波輸入引腳
? 寬額定溫度范圍：–40°C 至 125°C

引腳功能和配置

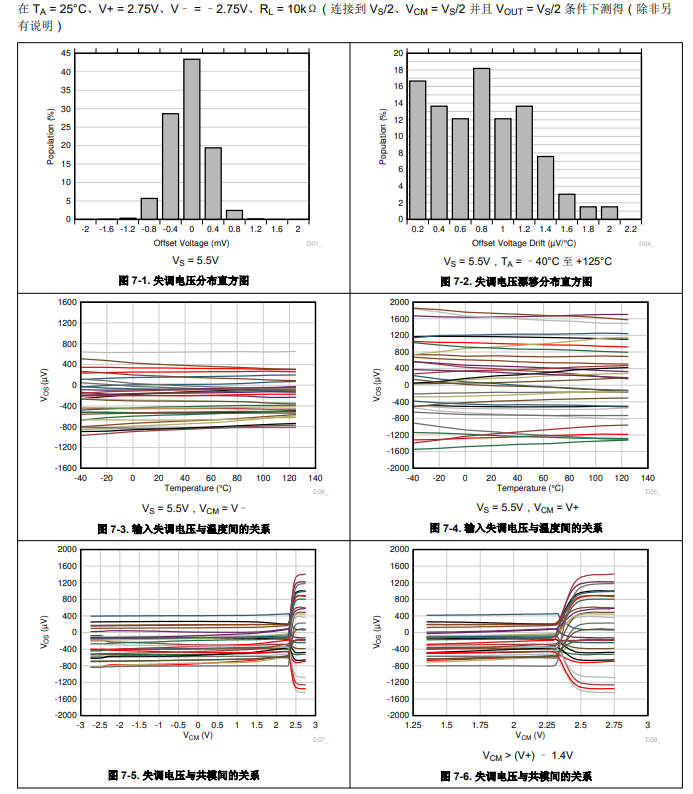

典型特性

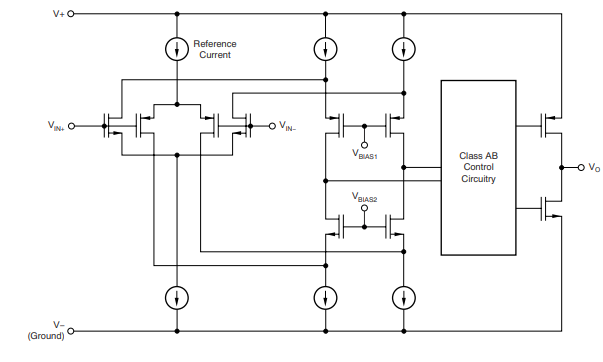

功能方框圖

應用
? 便攜式電子產品
? 可穿戴健身和活動監測儀
? 耳麥/耳機和耳塞
? 個人電子產品
? 樓宇自動化
? 可穿戴設備（非醫用）
? 運動檢測器（PIR、uWave 等）
? 電子銷售點 (EPOS)
? 單電源、低側、單向電流檢測電路
