TLV900x 系列包括 單通道 (TLV9001)、 雙通道 (TLV9002)、 和四通道 (TLV9004) 低電壓 （1.8V 至 5.5V）運算放大器，具有軌至軌 輸入和輸出擺幅能力。這些運算放大器為空間受限、需要低壓運行和高容性負載驅動的應用（例如 煙霧探測器、可穿戴電子產品和小型電器）提供了具有成本效益的解決方案。 TLV900x 系列的電容負載驅動器具有 500pF 的電容，而電阻式開環輸出阻抗使其能夠在更高的電容負載下更輕松地實現穩定。這些運算放大器專為低工作電壓 (1.8V 至 5.5V)而設計，性能規格類似于 TLV600x 器件。

數據手冊：*附件：TLV9001 單通道、1MHz、軌到軌輸入和輸出、1.8V至5.5V、運算放大器技術手冊.pdf

TLV900x 系列穩健耐用的設計可簡化電路設計。這些運算放大器具有單位增益穩定性，集成了 RFI 和 EMI 抑制濾波器，并且在過驅情況下不會出現相位反轉。

TLV900x 器件具有關斷模式（TLV9001S、TLV9002S 和 TLV9004S），允許放大器切換至典型電流消耗低于 1μA 的待機模式。

針對所有通道型號（單通道、雙通道和四通道）提供微型封裝（如 SOT-553 和 WSON）以及行業標準封裝（如 SOIC、MSOP、SOT-23 和 TSSOP 封裝）。

特性
? 可擴展 CMOS 放大器，適用于低成本應用
? 軌至軌輸入和輸出
? 低輸入失調電壓：±0.4mV
? 單位帶寬增益積：1MHz
? 低寬帶噪聲：27nV/√Hz
? 低輸入偏置電流：5pA
? 低靜態電流：60μA/通道
? 單位增益穩定
? 內置 RFI 和 EMI 濾波器
? 可在電源電壓低至 1.8V 的情況下運行
? 由于具有電阻式開環輸出阻抗，因此可在更高的容
性負載下更輕松地實現穩定
? 工作溫度范圍：–40°C 至 125°C

引腳功能和配置

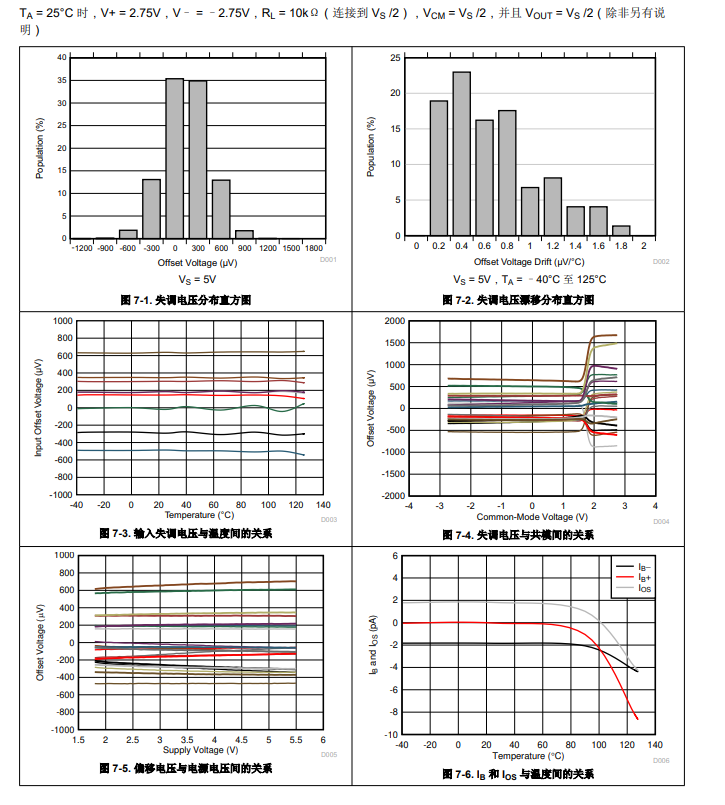

典型特性

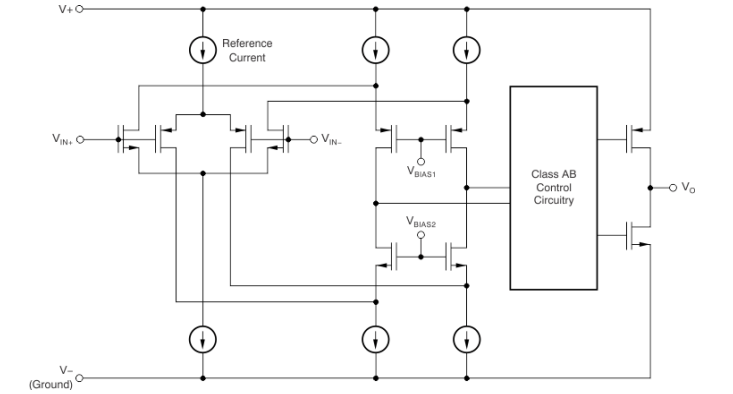

功能方框圖

應用
? 傳感器信號調節
? 電源模塊
? 有源濾波器
? 低側電流檢測
? 煙霧探測器
? 運動檢測器
? 可穿戴設備
? 大型和小型家用電器
? EPOS
? 條形碼掃描儀
? 個人電子產品
? HVAC：暖通空調
? 電機控制：交流感應
