概述
ADF4356結合外部環路濾波器和外部參考頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。其他頻率輸出的一系列分頻器可實現53.125 MHz至6800 MHz的工作頻率。

ADF4356具有集成VCO，其基波輸出頻率范圍為3400 MHz至6800 MHz。此外，VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至53.125 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。

所有片內寄存器均通過簡單的三線式接口進行控制。ADF4356采用3.15 V至3.45 V的模擬和數字電源工作，并帶有4.75 V至5.25 V的電荷泵和VCO電源。此外，ADF4356還內置硬件和軟件掉電模式。
數據表：*附件：ADF4356集成VCO的6.8 GHz寬帶頻率合成器技術手冊.pdf

應用

• 無線基礎設施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 點到點/點到多點微波鏈路
• 衛星/VSAT
• 測試設備/儀器儀表
• 時鐘產生

特性

• RF輸出頻率范圍：53.125 MHz至6800 MHz
  • 整數通道：?227 dBc/Hz
  • 小數通道：-225 dBc/Hz
• 集成RMS抖動（1 kHz至20 MHz）：6 GHz輸出為97 fs
• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 與[ADF4355]引腳兼容
• 高分辨率、52位模數
• 工作頻率高達125 MHz的鑒頻鑒相器(PFD)
• 參考輸入頻率達600 MHz
• 在?40°C至+85°C范圍內維持鎖頻
• 低相位噪聲電壓控制振蕩器(VCO)
• 可編程1、2、4、8、16、32或64分頻輸出
• 模擬和數字電源：3.3 V
• 電荷泵和VCO電源：5.0 V（典型值）
• 邏輯兼容性：1.8 V
• 可編程輸出功率水平
• RF輸出靜音功能
• [ADIsimPLL]設計工具支持

框圖

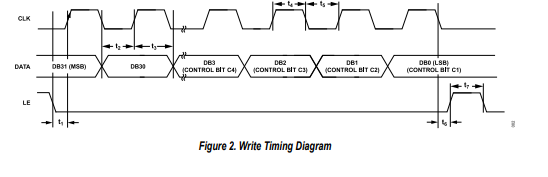

寫時序圖

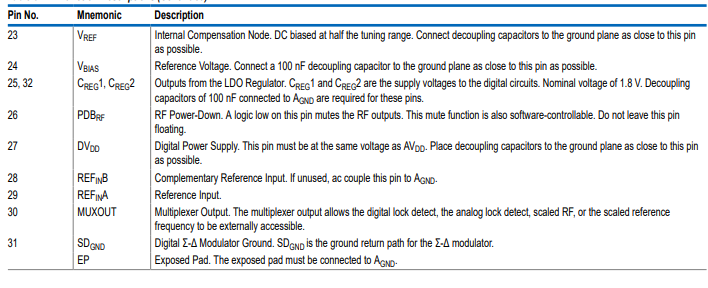

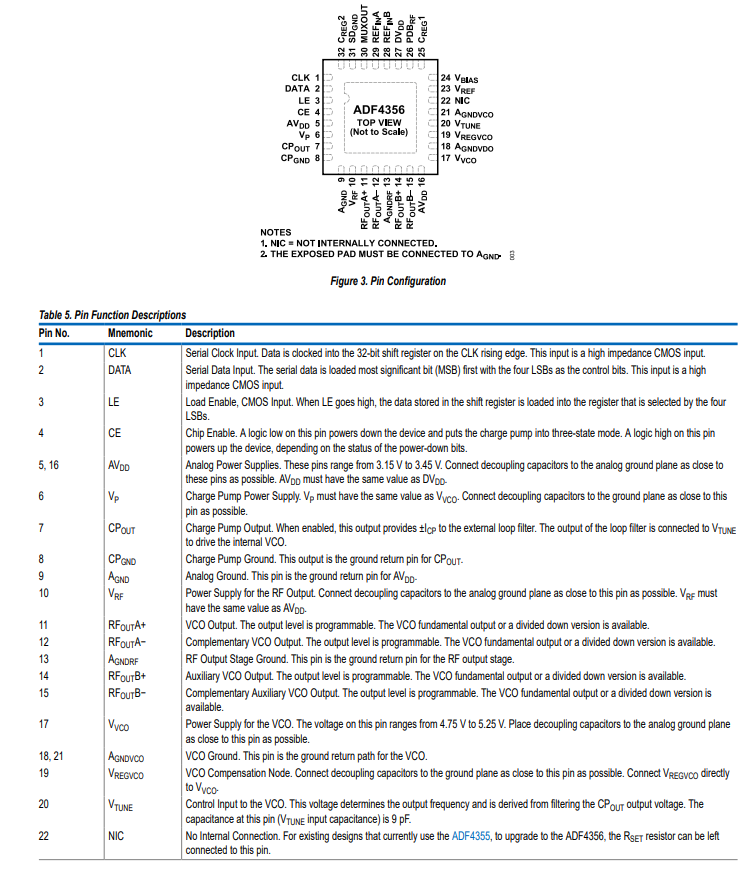

引腳配置描述

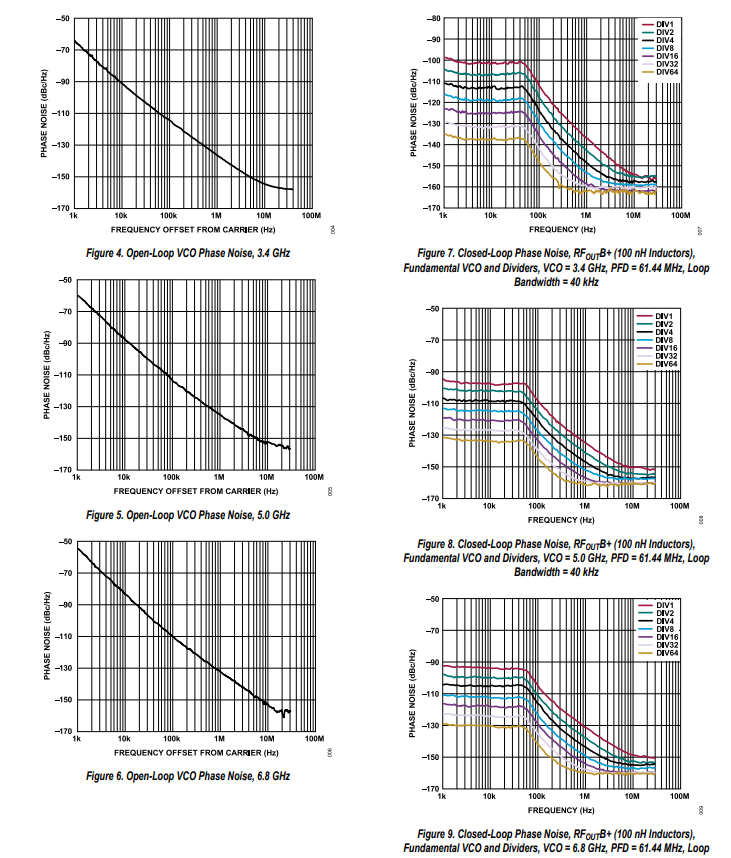

典型性能特征

參考輸入部分

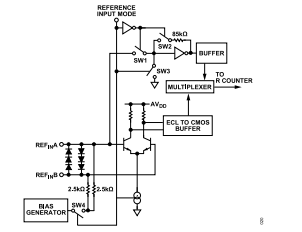

圖20展示了參考輸入級。該參考輸入可接收單端和差分信號。使用參考模式位（寄存器4中的Bit9）來選擇信號。若要使用差分信號作為參考輸入，需將該位設為高電平。此時，SW1和SW2斷開，SW3和SW4閉合，驅動差分對晶體管的電流源開啟。差分信號經過緩沖后，以發射極耦合邏輯（ECL）形式提供給CMOS轉換器。當使用單端信號作為參考信號時，將寄存器4中的Bit9設為0。將單端參考信號連接到REFIN_A引腳。此時，SW1和SW2閉合，SW3和SW4斷開，驅動差分對晶體管的電流源關閉。

圖20. 參考輸入級，差分模式

射頻N分頻器

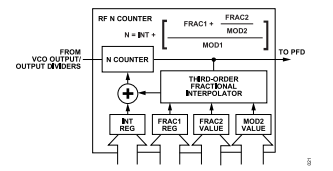

射頻N分頻器可在鎖相環（PLL）反饋路徑中實現分頻比。該分頻比由INT、FRAC1、FRAC2和MOD2這些值決定。

圖21. 射頻N分頻器
