HMC939A 1.0 dB LSB GaAs MMIC 5位數字衰減器，0.1-40GHz技術手冊
概述
HMC939A裸片是一款寬帶5位GaAs IC數字衰減器MMIC芯片。在0.1到40 GHz頻率下運行，插入損耗低于5 dB典型值。對于31 dB的總衰減，衰減器位值為1.0 (LSB)、2、4、8和16。衰減精度非常高，典型步長誤差小于±1.0 dB，IIP3為+43 dBm。五個控制電壓輸入在+5V和0V之間切換，用于選擇每個衰減狀態。
數據表：*附件：HMC939A 1.0 dB LSB GaAs MMIC 5位數字衰減器，0.1-40GHz技術手冊.pdf
應用
- 光纖和寬帶電信
- 微波無線電和VSAT
- 軍用無線電、雷達和ECM
- 空間應用
特性
- 1.0 dB LSB步進至31 dB
- 每位單正控制線
- 誤碼率：±1.0 dB（典型值）
- 高輸入IP3：+43 dBm
- 裸片尺寸：2.34 x 1.0 x 0.1 mm
框圖

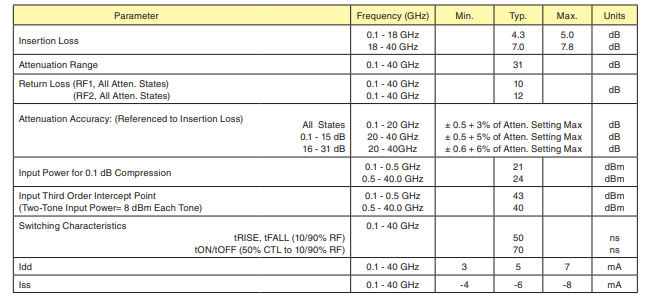

電氣規格

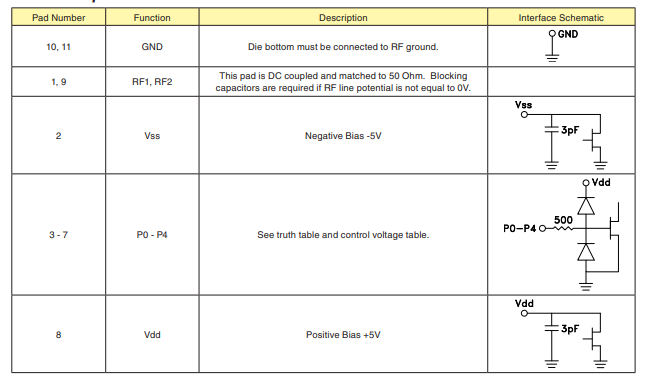

焊盤描述

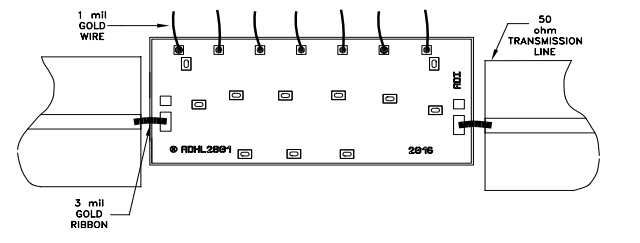

裝配圖
