概述
AD8264是一款4通道、線性dB、通用型可變增益放大器（VGA），集成前置放大器和靈活的差分輸出緩沖器。直流耦合與寬帶寬特性使得該放大器成為良好的脈沖處理器，可用于多種應用。
數據表：*附件：AD8264 4通道、235 MHz、直流耦合VGA和差分輸出放大器技術手冊.pdf

每通道均集成單端輸入前置放大器/VGA，以保留寬帶寬和快速壓擺率，可用于低失真脈沖應用。帶共模和偏置調整的6 dB差分輸出緩沖器使該器件可與大部分現代高速模數轉換器（ADC）直接耦合，使用轉換器基準電壓源輸出可達到完美的直流匹配電平。

前置放大器/VGA的-3 dB帶寬為直流至235 MHz，差分驅動器的帶寬為80 MHz。浮動增益控制接口可提供精確的20 dB/V線性dB調整，且可方便地與大量外部電路接口。

每通道增益可獨立調整，所有通道均以單引腳GNLO作為參考。AD8264集成了多路輸出數模轉換器（DAC），每一模塊均可用于有功校準或作為調整放大器。

VGA部分的增益范圍為24 dB。采用雙極性電源供電，可放大吸電流脈沖產生的負電壓脈沖至地負載，如典型的光電二極管或光電倍增管（PMT）。同樣，無延遲處理寬帶視頻信號也變得可行。該差分輸出放大器可輕松實現電平轉換，使用VOCM和OFSx引腳可實現與單電源ADC接口。

AD8264采用40引腳6 mm × 6 mm LFCSP封裝，工作溫度范圍為?40°C至+105°C。

應用

• 多通道數據采集
• 正電子斷層顯像
• 增益調整
• 工業與醫療超聲
• 雷達接收機

特性

• 低噪聲
  電壓噪聲 = 2.3 nV/√Hz
  電流噪聲 = 2 pA/√Hz
• 寬帶寬
  小信號：235 MHz(VGAx)；80 MHz(差分放大器輸出)
  大信號：80 MHz(1Vp-p)
• 增益范圍：
  0至24 dB（輸入至VGA輸出）
  6至30 dB（輸入至差分輸出）
• 增益調整：20 dB/V
• 直流耦合
• 單端輸入和差分輸出
• 電源：±2.5V至±5V
• 低功耗：每通道140 mW（±3.3V）

框圖

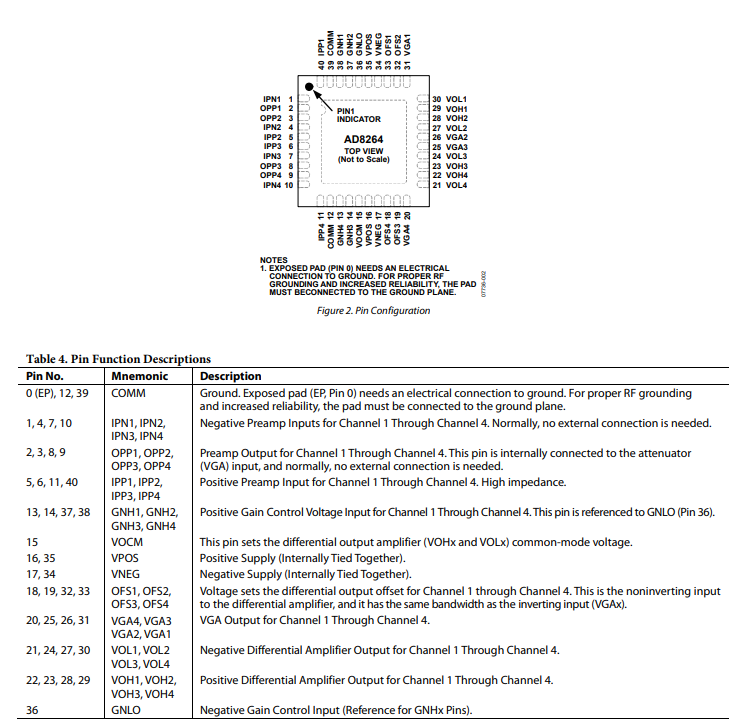

引腳配置描述

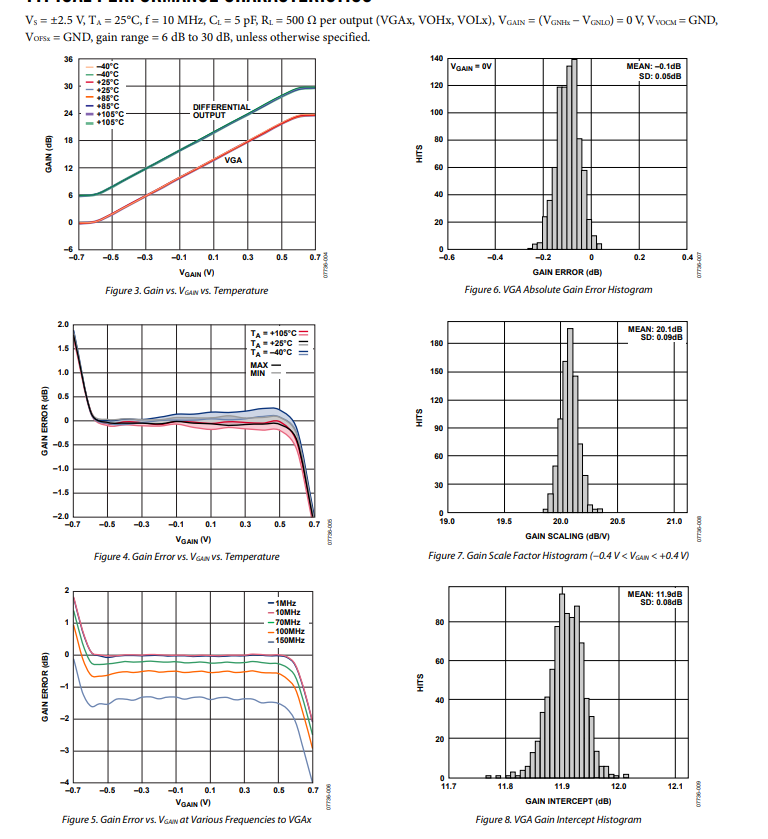

典型性能特征

應用信息

使用分立基準源的低通道數應用概念

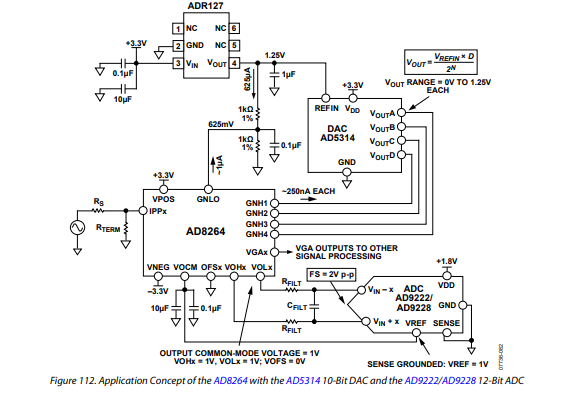

AD8264特別適用于醫學正電子發射斷層掃描（PET）成像系統等模擬前端應用。圖112展示了如何使用AD8264搭配AD5314（4通道、10位DAC）和AD9222/AD9228（單通道或12位、12位ADC，二者分別對應）。DAC用于設置AD8264的增益。需注意，AD8264通過將增益控制輸入范圍設置為0V至1.25V來實現24dB的滿量程增益變化。在這種設置下，GNLO引腳必須偏置在1.25/2 = 625mV。該偏置通過在GNLO引腳施加雙極性電壓來實現，采用兩個1 kΩ、精度為1%的電阻。由于GNLO引腳對AD8264的總誤差貢獻不大，因此約1μA的偏置電流可忽略不計。

ADR127是一款1.25V精密基準源，輸入為3.3V，在-40℃至+125℃溫度范圍內可提供-2 mA至+5 mA的電流，足以驅動AD5314的電阻分壓器和REFIN引腳。AD5314基于串并轉換架構，這意味著REFIN引腳相當于一個電阻，標稱值為45 kΩ；因此，在1.25V電壓下，該電阻的電流為1.25V/45 kΩ = 28 μA。即使在規定的最低電阻值37 kΩ時，電流仍為34 μA。因此，ADR127的總電流消耗僅為65 μA左右，即電阻分壓器電流約30 μA加上DAC電流35 μA。

圖112還包含DAC輸出公式，表明輸出電壓可在0V至VREF = 1.25V之間變化。

AD8264的輸出適合驅動1.8V的四通道AD9228。若要驅動像AD8264s這樣的ADC，雙路通道AD9228是理想選擇，可使用單個AD9222 ADC實現相同功能。由于電阻分壓器，AD8264的偏置電流約為2 μA，但這僅引入1 mV的誤差，在理想匹配電阻的情況下可忽略不計。AD8264的增益誤差為20 dB/V，因此增益誤差僅為0.02 dB，遠小于AD8264的基本增益誤差（通常約0.2 dB）。

AD8264的單端轉差分放大器將VGA輸出放大6 dB，從而提供AD9222/AD9228所需的直流偏置，如圖112所示。ADC連接默認內部基準源。在此連接中，AD9222/AD9228的VREF引腳為輸出引腳，提供1V電壓，隨后連接到AD8264的VCOM引腳，VCOM引腳為輸出共模電壓，將VOHx和VOLx引腳設置為1V。該電壓與推薦的最佳VDD/2 = 0.9 V值非常接近。在此配置下，ADC輸入設置為2V峰峰值的滿量程（FS）。

需注意，不建議使用ADC的VREF驅動多個負載，包括AD8264，除非進行緩沖。
