OPA180-Q1 和 OPA2180-Q1 運算放大器采用 TI 的專有零漂移技術，可同時提供低失調電壓（75μV），并隨時間推移和溫度變化實現接近零漂移的性能。這些高精度、低靜態電流微型運算放大器提供高輸入阻抗和擺幅在電源軌 18mV之內的軌至軌輸出。輸入共模范圍包括負電源軌。電壓范圍為 4V 至 36V（±2V 至 ±18V）的單電源或雙電源均可使用。

數據手冊：*附件：OPA180-Q1 通過汽車認證的、低噪聲、RRO、36V零溫漂運算放大器技術手冊.pdf

單通道和雙通道版本均采用 VSSOP-8 封裝。單封裝產品 （OPA180-Q1） 的額定溫度范圍為 –40°C 至 +125°C，雙封裝（OPA2180-Q1） 的額定溫度范圍為 –40°C 至 +105°C。

特性
1? 符合汽車類應用的 要求
? 具有符合 AEC-Q100 標準的下列特性：
– OPA180-Q1 器件溫度等級 1：
–40°C 至 +125°C 環境運行溫度范圍
– OPA2180-Q1 器件溫度等級 2：
–40°C 至 +105°C 環境運行溫度范圍
– 器件 HBM ESD 分類等級 1C
– 器件 CDM ESD 分類等級 C5
– 寬電源電壓：±2V 至 ±18V
– 低失調電壓：75μV（最大值）
– 零漂移：0.1μV/°C
– 低噪聲：10 nV/√Hz
– 極低 1/f 噪聲
– 出色的直流精度：
– 電源抑制比 (PSRR)；126dB
– 共模抑制比 (CMRR)：114dB
– 開環路增益 (AOL)：120dB
– 靜態電流：525μA（最大值）
– 軌至軌輸出：輸入包括負電源軌
– 低偏置電流：250pA（典型值）
– 已過濾射頻干擾 (RFI) 的輸入
– MicroSIZE 封裝

引腳功能和配置

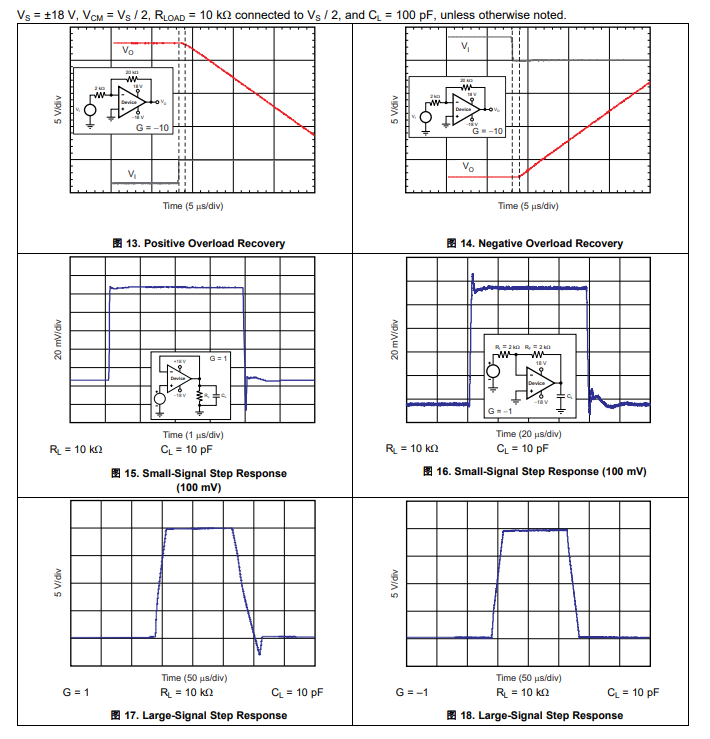

典型特性

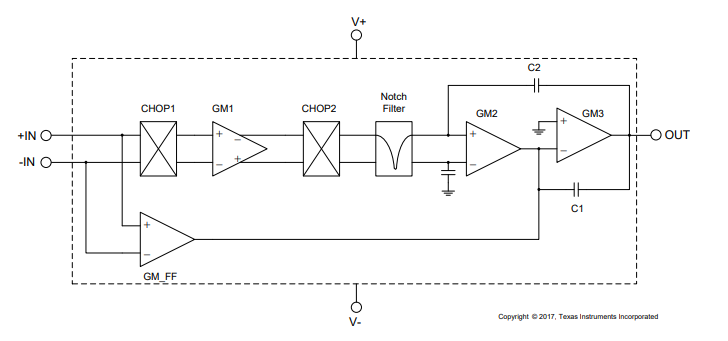

功能方框圖

應用范圍
? 汽車高精度電流測量
? 車載充電器 (OBC)
? 電池管理系統 (BMS)
? 電機控制
? 牽引逆變器
