OPAx188-Q1 運算放大器系列采用 TI 的專有零漂移技術，以提供低失調電壓（最大為25μV）并隨時間推移和溫度變化而實現接近零漂移的性能。此高精度低靜態電流微型放大器系列提供高輸入阻抗和擺幅為電源軌 15mV之內的軌到軌輸出。輸入共模范圍包括負電源軌。單電源或雙電源可在 4V 至 36V（±2V 至 ±18V）范圍內使用。

數據手冊：*附件：OPA188-Q1 通過汽車認證的精密、低噪聲、RRO、36V、零溫漂運算放大器技術手冊.pdf

OPA188-Q1 和 OPA2188-Q1 均采用 VSSOP-8 封裝。單通道版本

（OPA188-Q1） 的完整額定工作溫度范圍為 -40°C 至 +125°C，雙通道版本 （OPA2188-Q1） 的完整額定工作溫度范圍為 -40°C至 +105°C。

特性
? 符合汽車應用 要求
? 具有符合 AEC-Q100 標準的下列結果：
– OPA188-Q1 器件溫度等級 1：
–40°C 至 +125°C
– OPA2188-Q1 器件溫度等級 2：
–40°C 至 +105°C
– 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級1C
– 器件 CDM ESD 分類等級 C5
? 寬電源電壓：±2V 至 ±18V
? 低失調電壓：25μV（最大值）
? 零漂移：0.03μV/°C
? 低噪聲：8.8 nV/√Hz
– 0.1Hz 至 10Hz 噪聲：0.25μVPP
? 出色的 DC 精度：
– 電源抑制比 (PSRR)；142dB
– 共模抑制比 (CMRR)：146dB
– 開環路增益：136dB
? 增益帶寬：2MHz
? 靜態電流：510μA（最大值）
? 寬電源電壓：±2V 至 ±18V
? 軌至軌輸出
? 輸入包括負電源軌
? 已過濾射頻干擾 (RFI) 的輸入

引腳功能和配置

典型特性

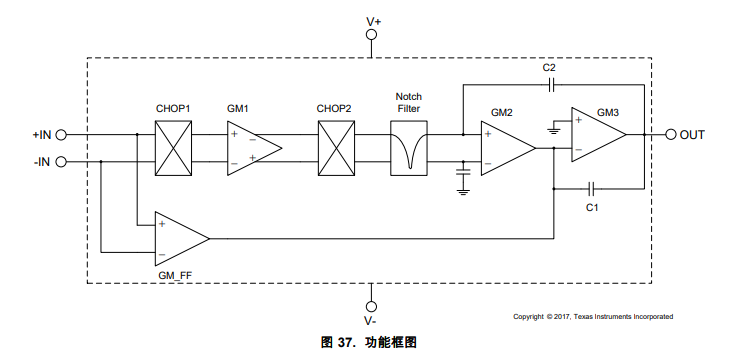

功能方框圖

應用
? HEV/EV 動力總成
– 直流/直流轉換器
– 牽引逆變器
? 高精度安全和感應
（制動、位置和載客檢測）
? 高精度監控和監視
